商用立式咖啡豆研磨设备结构设计

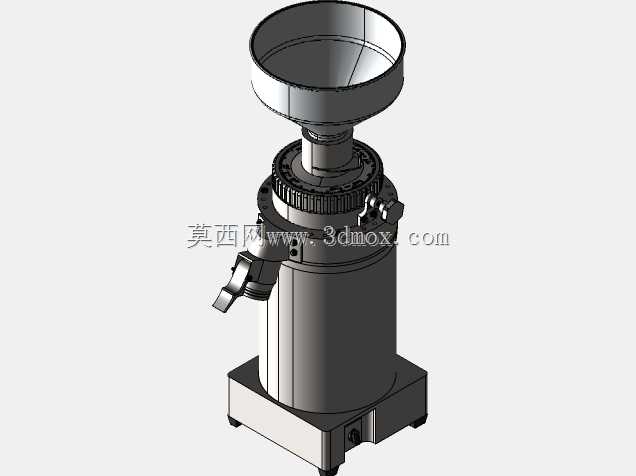

　　这款立式研磨设备主要面向商用咖啡出品场景，适配精品咖啡馆、自助咖啡区、小型烘焙工坊的日常豆料粉碎需求，区别于家用小型手摇或电动磨豆机，其结构设计优先考虑连续作业的稳定性与研磨粒度的一致性，避免长时间工作后磨盘发热导致咖啡豆风味提前挥发的问题。从实际使用逻辑出发，设备顶部采用大口径敞口料斗设计，料斗内壁做顺滑过渡处理，无直角积料死角，单次可容纳1.2kg左右的烘焙咖啡豆，无需频繁补料，适配早高峰连续出杯的作业节奏，料斗与机身的连接采用快拆卡扣结构，日常清洁残豆时无需额外工具即可徒手拆卸，避免不同批次咖啡豆混味。设备核心研磨区位于机身中上部，采用平磨盘结构设计，磨盘间隙通过机身侧部的微调旋钮控制，调节刻度做等距分度标识，

　　可实现从意式细研磨到法压粗研磨的多档位切换，调节机构内置定位弹珠，档位切换时有清晰的段落反馈，避免作业过程中因设备震动导致磨盘间隙偏移，影响研磨粒度均匀度。磨盘传动区域做密封隔温设计，将下部电机的工作热量与研磨区物理隔离，减少热量传递到磨盘导致咖啡豆香气流失的问题，同时密封结构可避免研磨细粉进入电机舱，延长设备核心部件的使用寿命。机身下部为动力舱与安装基座，整体采用立式圆柱结构减少台面占用空间，基座做方形加宽处理，四个底角设置防滑减震胶垫，设备运行时的震动可通过胶垫缓冲，不会与台面产生共振噪音，基座侧部预留电源走线接口，可适配不同方向的台面布线需求，避免电源线弯折干涉。出料口设置在研磨区侧下方，采用斜向导流槽结构，

　　研磨后的咖啡粉可顺着导流槽直接落入下方的粉桶或手柄接粉位，导流槽做防静电表面处理，减少细粉挂壁残留，避免长期积粉产生陈味影响咖啡出品品质。从建模设计的角度来看，整体结构做了模块化拆分，料斗组件、研磨调节组件、动力传动组件、基座组件之间的装配关系清晰，各部件的安装止口、定位孔位都做了明确的公差预留，磨盘与传动轴的同轴度公差控制在0.02mm以内，避免磨盘运转时出现偏磨导致粒度不均的问题。设备整体高度约420mm，基座安装尺寸为160mm*160mm，台面放置时无需额外固定，预留的维护空间仅需在设备侧部留出80mm的操作空间即可完成磨盘清洁、档位校准等日常维护操作，无需挪动整机。在实际选型适配中，

　　这款设备的研磨效率可达每小时15kg咖啡豆，可覆盖单店日均300杯以内的出杯需求，结构上没有易损的复杂传动件，日常仅需定期清洁磨盘、检查传动皮带张紧度即可维持稳定运行，相较于同类型的锥刀磨豆机，平磨盘的结构更换成本更低，磨盘磨损后仅需拆卸上部固定环即可完成更换，无需拆解整个机身。设计过程中针对咖啡粉易飘散的问题，在研磨腔出料位置做了微负压结构优化，通过电机散热气流带动研磨腔内部形成轻微负压，避免出料时细粉从磨盘缝隙向外飞散，保持作业台面整洁，同时散热气流从基座底部进风，顺着动力舱外壁向上从侧部出风口排出，不会直吹出料口导致粉雾扩散。
