三十吨容积水泥储料筒仓结构设计

　　在散装水泥中转、混凝土搅拌站、预制构件生产厂区这类需要持续供应粉状胶凝材料的场景中，储料筒仓是衔接来料运输与生产配料的核心中转设备，本次设计的30吨级水泥筒仓，针对厂区固定工位的散装水泥存储需求做了全结构适配，完全匹配密度1.3t/m³的普通硅酸盐水泥存储工况，有效容积控制在30立方米，避免容积冗余带来的材料浪费或是容积不足导致的溢料风险。

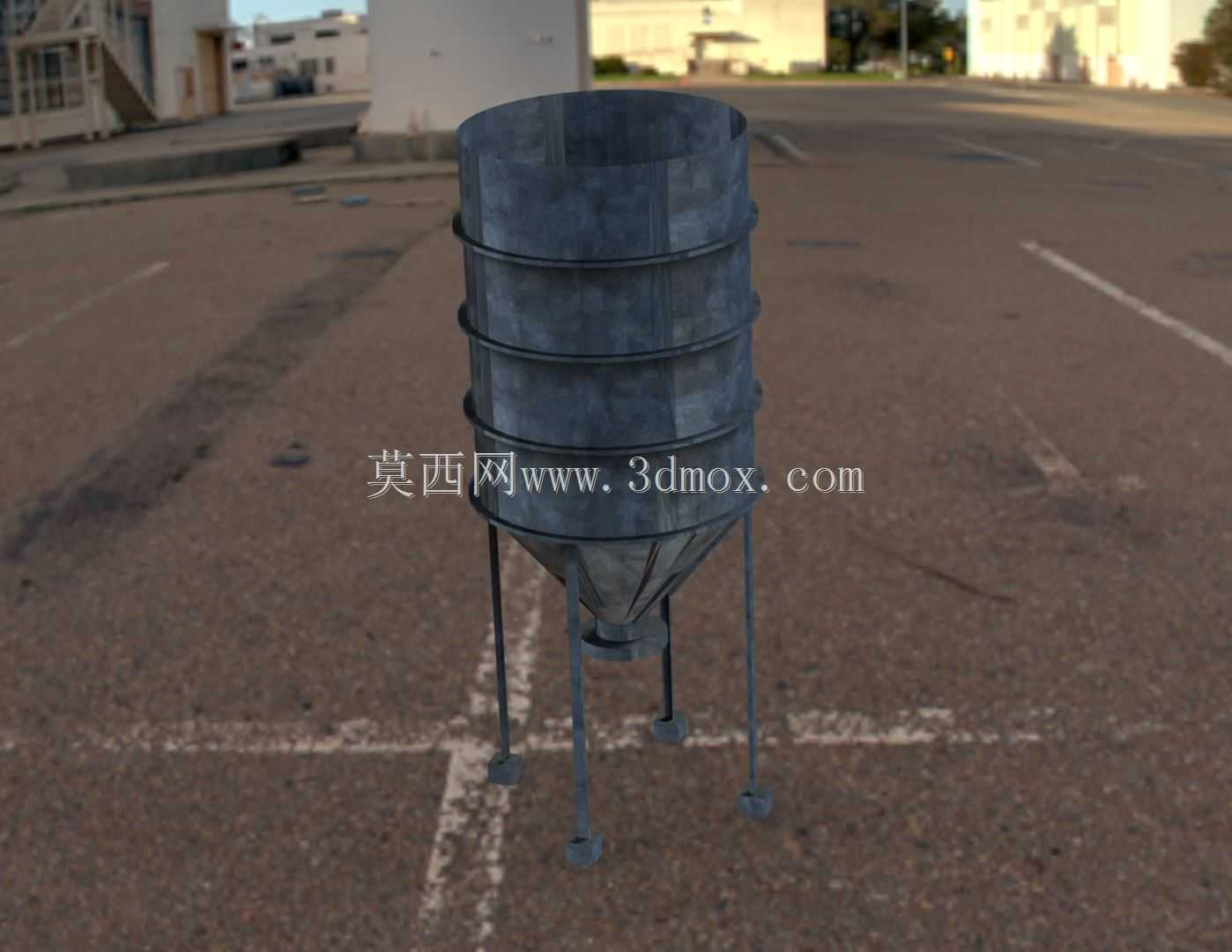

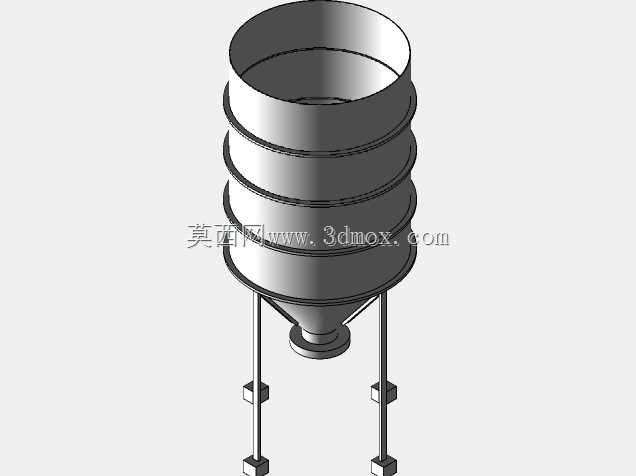

　　从结构设计逻辑来看，整个筒仓采用分段式受力结构，上部直筒段为等直径圆柱壳体，这部分主要承担物料的竖向静载荷，直筒外壁设置多道环形加强箍，抵消粉状物料侧压力带来的筒壁径向形变，避免长期受料后筒壁出现鼓胀变形；下部锥段为渐缩式料斗结构，锥角设计充分考虑水泥粉料的自然安息角，保证卸料过程中物料能够依靠自重顺畅下滑，不会在锥段内壁出现粘料、架桥堵料的问题，料斗最下端预留标准法兰接口，可直接对接螺旋输送机、叶轮给料机等下游配料设备，无需额外做接口改装。

　　支撑结构采用四支腿等距布置形式，支腿采用型钢焊接成型，每根支腿底部设置预埋式安装底板，安装时需与厂区混凝土基础的预埋螺栓精准对位，安装边界需保证筒仓中心与下方配料设备的进料中心同轴度偏差不超过10mm，支腿之间设置横向斜撑组成稳定的空间桁架结构，抵消风载、进料时物料冲击带来的水平方向载荷，避免筒仓出现侧向晃动。直筒段顶部预留进料口、除尘接口与料位计安装位，进料口可对接散装水泥运输车的输料管道，除尘接口用于连接仓顶除尘器，避免进料过程中水泥粉尘外溢，料位计安装位可适配阻旋式、电容式多种常用料位传感器，实时监测仓内物料存量。

　　设计过程中针对筒壁的板材厚度做了受力校核，直筒段不同高度位置根据物料侧压力的分布差异匹配对应厚度的钢板，在保证结构强度满足满载工况载荷要求的前提下，尽可能降低整体设备自重，减少基础承载压力。锥段内壁做了顺滑过渡处理，所有焊接位置均做满焊打磨，避免焊缝位置出现积料挂壁的问题，支腿与筒壁的连接位置设置加强筋板，分散节点处的集中应力，避免长期满载使用后出现焊缝开裂的问题。

　　从现场安装的角度来看，该筒仓的安装占地边界为以仓体中心为圆心，支腿外沿向外预留不小于800mm的操作检修空间，仓体顶部需预留不小于2米的空间用于进料管道与除尘设备的安装维护，整体安装高度可根据下游配料设备的进料高度做适配调整，支腿长度可根据实际工位需求做对应修改，不会影响整体结构的受力稳定性。日常使用过程中，需定期检查环形加强箍与筒壁的连接焊缝、支腿斜撑的连接螺栓松紧度，避免长期受交变载荷影响出现结构松动，锥段外壁可根据使用场景加装振动器或空气炮安装位，应对受潮水泥结块导致的堵料问题。
