手动台式小型钻床结构设计方案

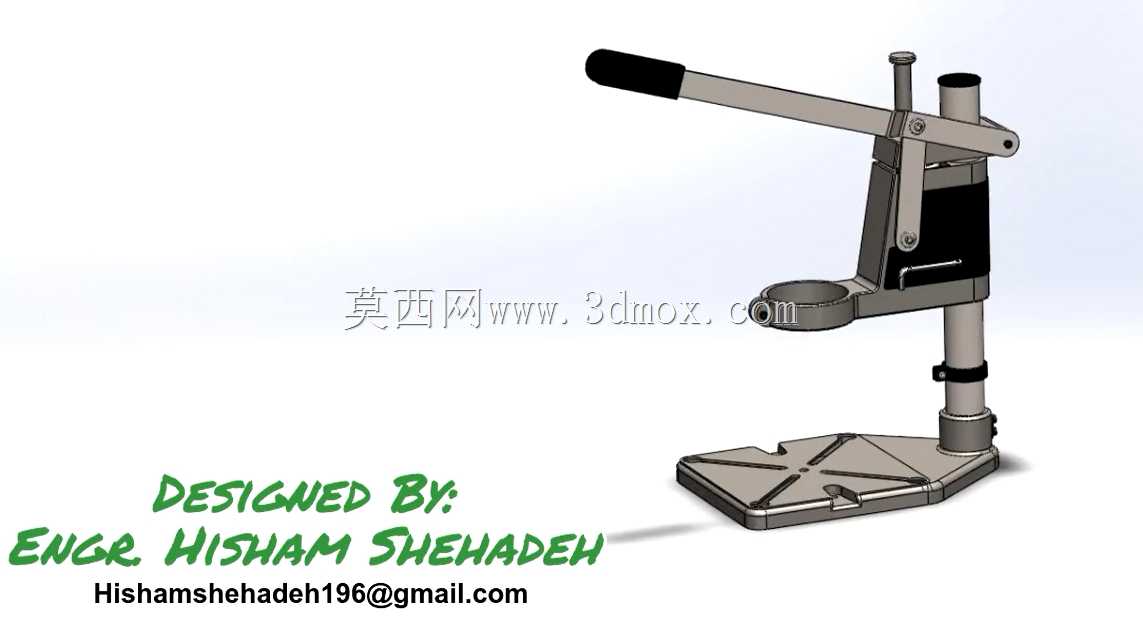

　　这款手动台式钻床的结构设计，核心瞄准小批量加工场景下的轻载钻孔需求，在五金维修、小型零件试制、教学实训、饰品加工这类场景中，能覆盖13mm以内直径的金属、非金属钻孔作业，相比大型立式钻床占用空间更小，操作门槛更低，不需要复杂的电气接线，放置在常规工作台面即可投入使用。从结构布局来看，设备采用单立柱悬臂式布局，底部为带加强筋的铸铁底座，底座平面加工有交叉T型槽，用于装夹工件或者配套平口钳，底座的安装边界控制在300mm×200mm左右，四个角预留安装孔，可以通过螺栓固定在工作台面上，避免钻孔过程中设备移位。立柱采用空心圆管结构，表面做镀铬防锈处理，主轴箱通过锁紧套与立柱连接，可以沿着立柱上下调整高度，调整范围覆盖0-200mm的行程，

　　适配不同高度的工件装夹需求，锁紧套侧面采用偏心锁紧结构，扳动锁紧手柄即可快速固定主轴箱位置，不需要反复拧动螺栓，调整效率更高。操作手柄采用杠杆式结构，通过销轴与主轴箱连接，手柄末端套有防滑橡胶套，操作时向下压动手柄即可带动主轴向下进给，杠杆传动比经过优化，操作力控制在15N以内，长时间操作也不容易产生疲劳，手柄的摆动行程对应主轴50mm的进给行程，进给过程中主轴套与箱体之间有铜套导向，保证进给的直线度，钻孔的同轴度可以控制在0.05mm以内，满足常规零件的钻孔精度要求。主轴部分采用标准锥孔设计，可以适配标准钻夹头，装夹不同直径的钻头，主轴内部配有弹簧复位结构，松开操作手柄后，主轴会自动回弹到初始位置，不需要手动抬升，操作连贯性更好。

　　设备的设计思路优先考虑结构可靠性与易维护性，所有转动配合位置都预留润滑注油孔，日常维护只需要定期加注润滑脂即可，没有复杂的传动齿轮结构，故障点极少，适合非专业设备维护人员使用。在实际使用场景中，这类小型钻床可以替代手电钻完成高精度钻孔作业，相比手持电钻，固定的结构可以避免钻孔偏斜、钻头折断的问题，尤其是在薄板、小零件钻孔作业中，装夹固定后钻孔的位置精度远高于手持作业。设备的整体高度控制在500mm以内，收纳时可以将悬臂调整到最低位置，占用的储物空间极小，适合小型加工门店、家庭工坊、学校实训车间这类空间有限的场景。结构设计中充分考虑了操作安全性，主轴的传动部分全部做封闭防护，避免操作时衣物、手套卷入传动结构，

　　底座的T型槽设计可以适配多种标准夹具，不需要额外制作专用工装就能完成大部分规则零件的装夹，对于异形零件，也可以通过压板直接固定在底座平面上，装夹灵活性很高。进给过程中没有自动进给机构，完全依靠操作人员手动控制进给压力，可以根据不同的工件材质灵活调整进给速度，比如钻铝件、塑料这类软质材料时可以适当加快进给，钻不锈钢、高碳钢这类硬质材料时可以减小进给压力，避免钻头过热烧损，这种手动控制的方式虽然加工效率不高，但对于小批量、多材质的加工场景适配性更强，不需要复杂的参数调整，操作人员凭借经验即可完成不同材料的钻孔作业。立柱与底座的连接采用过盈配合加锁紧螺栓的结构，保证立柱与底座平面的垂直度，长期使用也不会出现立柱倾斜的问题，主轴与底座平面的垂直度经过结构设计保证，不需要频繁校准，设备搬运移位后只需要将底座固定在水平台面上即可正常使用，调试成本极低。
