带双侧5度斜角凸台的机加工测试块

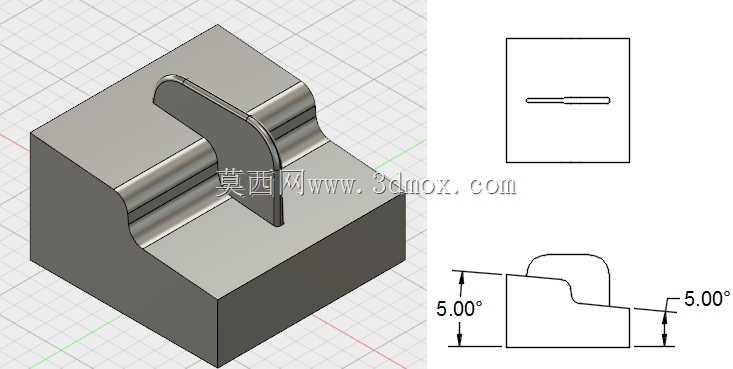

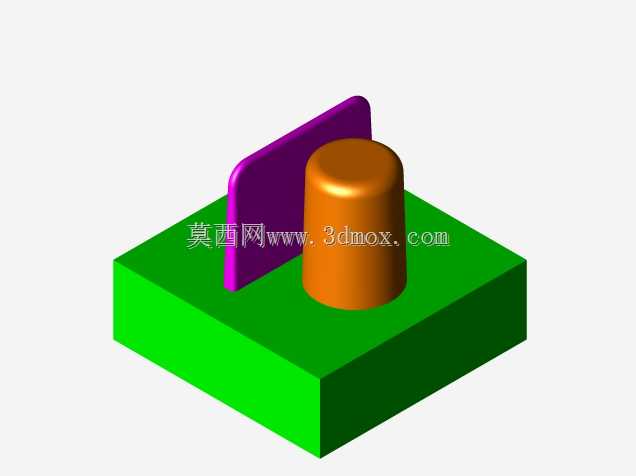

　　该测试块主要用于数控铣削加工环节的工艺验证场景，在车间实际加工批量零件前，常需要使用同材质坯料加工这类特征试块，来核对设备走刀路径、刀具补偿参数、切削参数设置是否合理，避免直接加工正式工件出现尺寸超差、特征变形、表面粗糙度不达标的问题。从结构设计来看，基体采用方块式结构，底部为平整的安装基准面，可直接通过平口钳夹持固定在机床工作台上，也可配合压板实现装夹，装夹时不需要额外制作专用工装，适配车间常规装夹条件，能快速完成装夹找正，减少试加工前的准备耗时。试块上部的凸台特征两侧设置有5度的拔模斜角，这类斜角特征在常规的工装夹具、模具镶件、传感器安装座类零件上十分常见，加工这类斜角时需要设备联动走刀，同时要考虑刀具的让刀量、

　　切削进给速度对斜面加工精度的影响，通过加工该试块可以直接验证三轴设备加工小角度斜面的精度表现，核对斜面的角度公差、表面接刀痕迹是否符合工艺要求。凸台与基体衔接处设置有圆弧过渡结构，这类圆角特征在实际零件中多用于降低应力集中，同时避免直角位置的加工崩边问题，加工该圆弧时可以验证圆角铣刀的磨损情况，以及等高铣削路径在圆弧位置的进给平滑度，避免出现圆角处过切或者残留台阶的问题。从尺寸边界来看，该试块整体为立方体结构，整体尺寸控制在常规小型加工件的范围内，不需要大行程设备即可完成加工，试块的所有特征均设置在基体上部，加工时不需要翻面，一次装夹即可完成全部特征的加工，能够快速完成测试流程，不会占用过多设备生产时间。在实际车间应用中，

　　这类试块还可以用于新员工的实操培训，让操作人员熟悉小角度斜面、圆弧过渡、凸台类特征的加工参数设置，同时也可用于新刀具的切削性能测试，通过加工后测量试块的尺寸精度、表面质量，来判断刀具的切削稳定性、耐用度是否满足加工要求。试块中间的开槽特征将上部凸台分隔为对称结构，加工该槽时可以验证槽铣加工的侧壁垂直度、槽宽尺寸精度，核对刀具的径向让刀量，这类槽特征在各类安装座、连接块类零件上应用广泛，对应的加工参数可以直接复用到同类正式零件的加工流程中。设计这类测试块时，特意将不同类型的常见加工特征整合到同一个坯料上，不需要单独加工多个单特征试块，一次加工即可完成斜面、圆弧、凸台、直槽、平面等多种常见特征的加工验证，大幅提升工艺验证的效率，

　　同时试块结构简单，建模耗时短，不需要复杂的特征建模即可快速生成加工路径，适合车间快速开展工艺验证工作。加工完成后的试块可以通过常规的角度尺、千分尺、粗糙度样块完成检测，不需要专用检测工装，检测流程便捷，能够快速获取加工精度数据，及时调整设备参数与加工工艺，为后续批量零件的加工提供可靠的参数参考，避免批量加工时出现批量报废的问题，有效降低生产环节的试错成本。
