莫仕端子扭结肋CIsd尖端弹簧夹结构

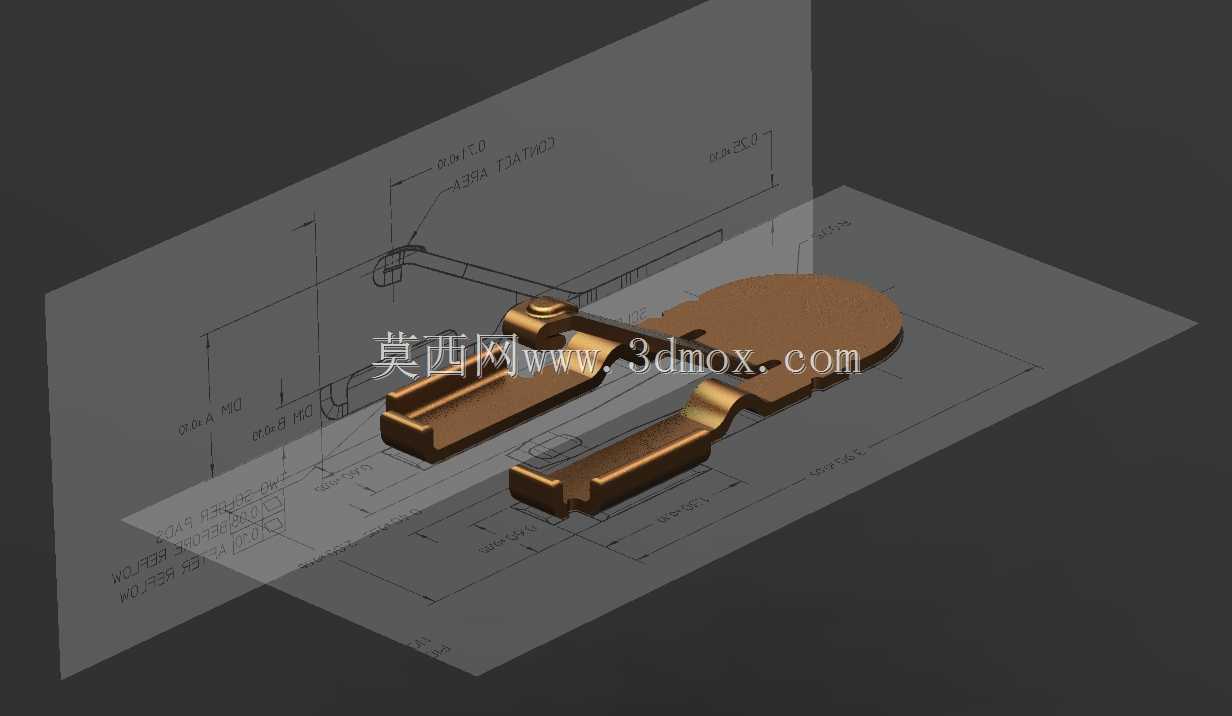

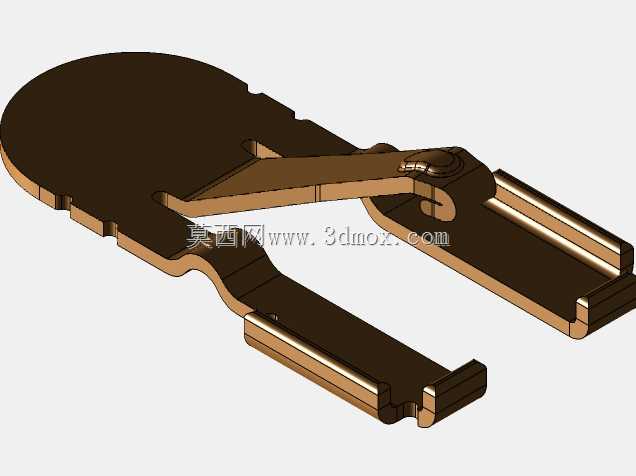

　　在低压线束连接、精密仪器内部信号传输回路搭建场景里，这类适配线径0.1-1.10mm的端子扭结肋尖端弹簧夹，是实现导线与接插件端子可靠压接接触的核心五金构件，日常多应用在消费电子内部排线连接、小型传感器信号引出端接线、车载低压控制回路端子压接工序中，区别于常规的开放式压线夹，该结构自带的扭结肋设计能在压合后对导线线芯形成多点咬合，避免细径导线受振动拉扯出现松脱、接触电阻飙升的问题。从结构设计逻辑来看，整体采用一体化冲压折弯成型思路，基材选用高弹性铜合金带材，主体分为三个功能区段：尾部的U型导槽段是导线插入的导向定位区，槽体内侧预留的微凸卡点，能在导线插入后先形成预固定，避免压接前导线移位；中部的扭结肋是整个夹件的核心受力咬合区，

　　扭结结构在冲压时通过精密模具成型出带锐角的咬合肋，当夹件受外力压合包覆线芯时，肋尖会嵌入多股细铜丝的间隙中，既增大接触面积降低连接电阻，又能形成轴向的拉扯阻力，哪怕线径偏细的单股导线，也能获得足够的拉脱力；头部的铰接压臂段是实现夹件开合与压合锁止的结构，压臂与主体通过一体冲压的弯折铰接点连接，铰接位置预留的微小间隙能保证压臂开合顺畅无卡滞，压臂末端的扣合结构在压合到位后会与主体侧边的卡位嵌合，避免压接后夹件受线材回弹应力张开。从安装边界尺寸来看，整体成型后的长度适配常规莫仕105384系列端子的安装腔尺寸，夹件压合前的张开高度满足自动化压接设备的送料轨道间隙要求，压合后的整体外径不超过端子塑壳的安装孔位公差范围，不会出现装壳卡顿、

　　干涉的问题；夹件两侧的定位凸台与端子塑壳内部的定位槽一一对应，装配时能快速定位防反，哪怕是人工装配也能快速识别安装方向，降低错装概率。在实际选型应用中，这类弹簧夹适配的线径覆盖范围较广，从0.1mm的超细信号导线到1.1mm的低压供电导线都能可靠压接，压接后不需要额外焊锡处理，依靠自身的弹性夹持力与扭结肋的咬合力就能实现长期稳定的电气连接，在-40℃到125℃的工作温度区间内，铜合金基材的弹性衰减率控制在5%以内，不会因为长期高低温循环出现夹持力下降的问题。建模过程中需要重点关注几个关键尺寸的公差控制：扭结肋的尖端角度控制在30°±2°，角度过大会导致咬入线芯深度不足拉脱力不够，角度过小则容易切断部分线芯导致导线载流能力下降；

　　铰接点的弯折R角控制在0.15mm，R角过大容易导致压臂开合松垮压合后锁止力不足，R角过小则会出现冲压应力集中，反复开合后容易出现断裂问题；尾部导槽的开口尺寸做0.05mm的负公差设计，保证导线插入后有足够的预紧力，不会在压接前从导槽内滑出。不同于常规的平板式压线夹，该结构的扭结肋在压合后会形成三个均匀分布的咬合点，线芯受力均匀不会出现局部压损的问题，哪怕是多股绞合的细导线，压接后每一股线芯都能与夹件内壁形成可靠接触，有效降低接触电阻的离散性，在信号传输场景下能减少接触不良带来的信号波动问题。在自动化压接工序中，该夹件的外形结构适配常规的振动盘送料轨道，夹件两侧的平直边能在轨道内顺畅排序，不会出现卡料、翻件的问题，压接时压头的受力点设计在压臂的中心位置，压合过程中压臂受力均匀，不会出现偏压导致的一侧扣合不到位的问题。
