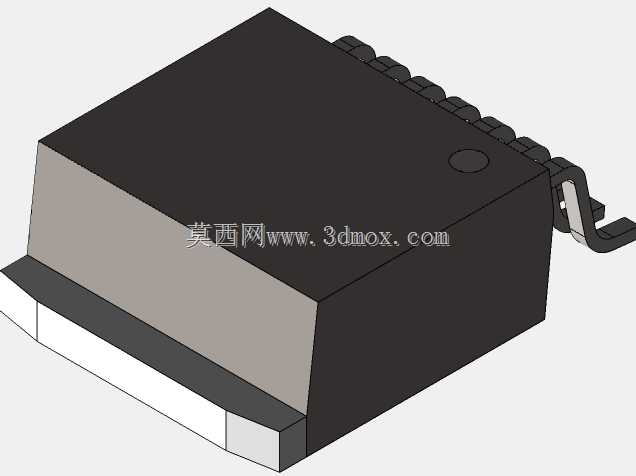

TO-263封装可调稳压芯片三维结构

　　在工业控制板卡、消费类电源模块、车载电子单元的PCB布局设计环节，贴片式稳压芯片的三维结构准确性直接决定了SMT贴片工序的良率，以及后期整机运行时的散热可靠性，本次建模的TO-263封装可调稳压元件，正是面向这类板级设计场景完成的结构还原。从实际使用场景来看，这类可调稳压芯片常被布置在PCB板的电源输入区域，靠近供电接口放置，一方面缩短大电流走线长度降低线损，另一方面预留足够的铺铜区域配合芯片裸露散热焊盘实现被动散热，部分高负载工况下还会在芯片上方贴合小型散热片，这就要求三维模型必须精准还原芯片本体的高度、引脚伸出长度以及散热焊盘的位置公差，避免结构干涉导致散热片无法装配、或者SMT贴装时引脚偏移虚焊。

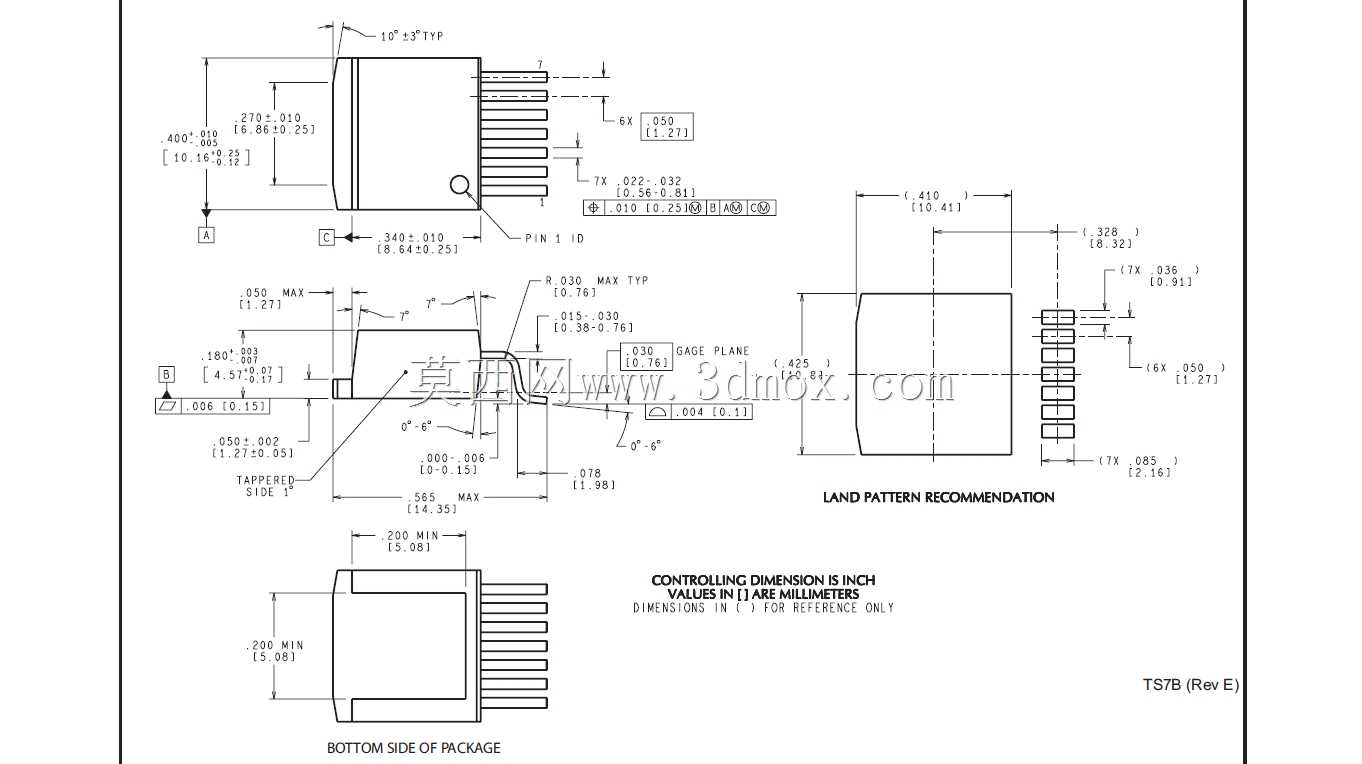

　　建模过程中首先参考了官方封装手册的尺寸链要求，先确定了封装本体的外形轮廓：塑封主体的长宽尺寸严格对应手册给出的控制尺寸，本体侧面的脱模斜度按照实际塑封工艺的常规角度设置，还原量产芯片的真实拔模特征，避免建模时做成垂直侧壁导致和实际元件外观不符。引脚部分的建模重点还原了鸥翼型引脚的弯折角度、引脚厚度以及引脚末端的共面度，每一个引脚的间距严格按照2.54mm的标准节距设置，引脚伸出塑封本体的长度、弯折后距离PCB板面的高度都和实物保持一致，确保在PCB装配仿真时，能准确模拟引脚焊盘和PCB锡膏层的接触状态，提前发现引脚长度不足导致的焊接风险。

　　芯片本体上的定位标记也做了还原，包括本体一侧的圆形凹点定位标识，对应引脚1的位置，方便在装配校验时快速核对元件方向，避免生产时贴反元件导致电路功能失效。模型同时还原了官方给出的推荐焊盘布局尺寸，也就是LAND PATTERN部分的边界，在建模时将焊盘区域的参考面和芯片本体做了装配约束，结构工程师在做PCB布局协同的时候，可以直接调用这个模型核对焊盘设计是否符合规范，不需要反复对照二维手册测量尺寸，能大幅缩短板级结构校验的时间。

　　从安装边界来看，芯片塑封本体距离PCB板面的高度、引脚弯折后的最低高度都做了公差范围内的还原，在做整机结构的干涉检查时，能准确判断芯片上方的结构件距离芯片的安全间隙，比如部分产品会在PCB上方设置绝缘片、屏蔽罩或者其他板卡，这个模型的高度尺寸可以直接作为间隙校核的依据，避免后期装配时出现元件顶到外壳或者其他结构件的问题。散热焊盘的位置位于芯片本体底部中央，尺寸和手册给出的推荐值一致，建模时将散热焊盘和引脚设置为同一金属材质属性，在做热仿真协同的时候，可以直接赋予材料参数，模拟芯片工作时热量通过散热焊盘传导到PCB铺铜的散热路径，帮助工程师评估不同铺铜面积下的芯片温升情况。

　　另外，模型也还原了塑封本体边缘的微小倒角特征，这些细节虽然不影响主要装配尺寸，但在做产品的高清渲染图、或者生产作业指导书的配图时，能让元件的视觉效果更贴近真实物料，避免因为模型过于简化导致生产人员核对物料时出现认知偏差。引脚的末端做了微小的圆弧处理，对应实际冲压引脚的工艺特征，而不是尖锐的直角，更符合真实元件的外观细节。在做整机的BOM可视化展示时，这个模型可以直接导入装配体，不需要再做额外的细节修整，能提升整体装配模型的真实感。

　　对于电源设计工程师来说，这类封装的稳压芯片选型时，除了电气参数之外，最关注的就是封装尺寸是否适配现有板卡的布局空间，尤其是在紧凑型电源模块的设计中，板上的每一寸空间都需要精确计算，这个三维模型可以直接导入布局文件中，和周边的电容、电感、接插件等元件做空间排布校验，提前发现元件之间的距离过近导致的装配困难、或者安规距离不足的问题。比如在设计车载DC-DC模块的时候，周边的电解电容高度、功率电感的体积都比较大，通过三维模型的预装配，可以快速调整元件位置，确保所有元件都在壳体的内部空间范围内，不会出现装配后外壳盖不上的问题。

　　建模时还考虑了不同设计软件的通用性，模型的所有特征都是基于实体建模完成，没有碎面或者破面，导入不同的三维设计软件时都能正常识别特征，方便工程师根据自己的设计需求做局部调整，比如在芯片上方添加自定义散热片的时候，可以直接在本体上表面做配合约束，不需要重新修复模型基准。整体模型的尺寸链完全闭环，所有的尺寸都能和二维手册上的标注一一对应，不存在尺寸冲突或者公差累积的问题，确保结构校验、装配仿真、热仿真等环节的使用精度。
