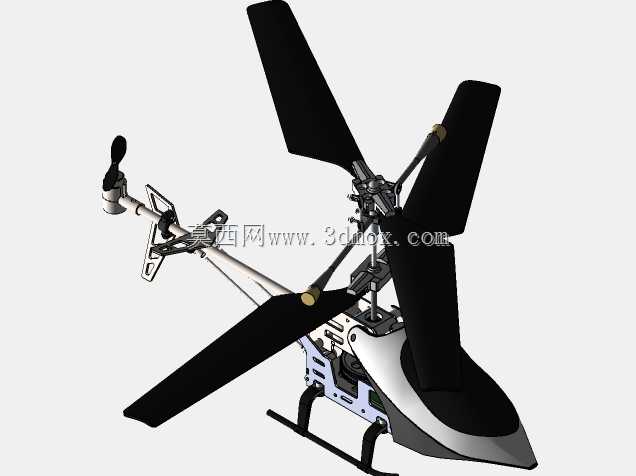

共轴双桨遥控直升机整机结构设计

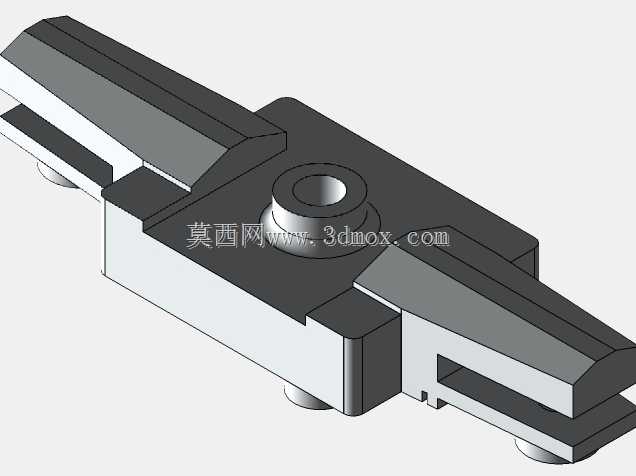

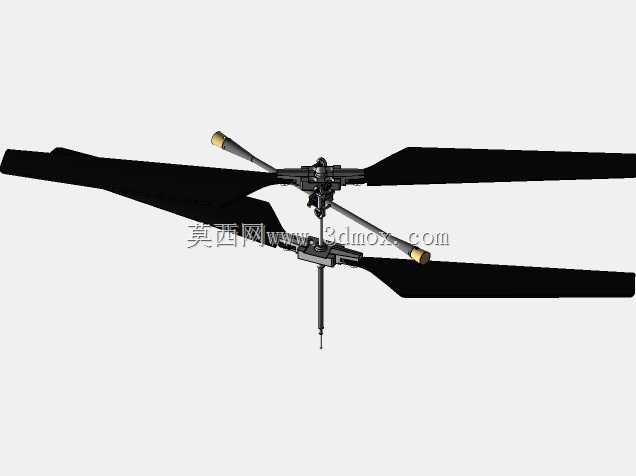

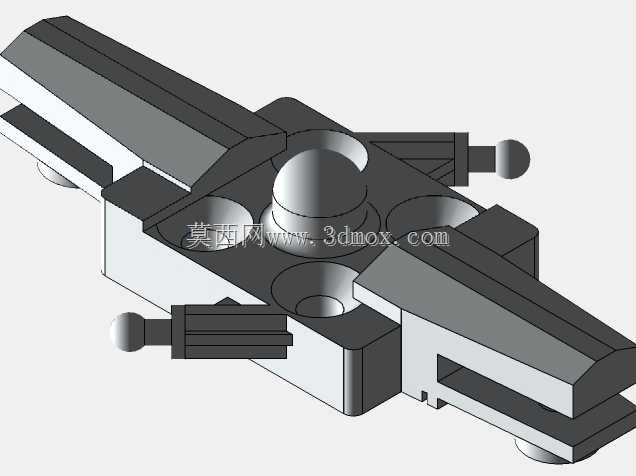

　　这款共轴双桨布局的遥控直升机结构，在航模研发、微小型飞行器原理验证场景中有着明确的应用定位，区别于传统单旋翼带尾桨的航模结构，共轴反转双旋翼的设计抵消了旋翼旋转产生的反扭矩，无需额外为尾桨分配过大的动力输出来平衡机身自旋，动力利用效率相比同级别单旋翼航模有明显提升，在室内小空间飞行、低空近距作业演示场景下的适配性更强。从实际功能特性来看，整机的旋翼系统采用上下两组旋翼同轴布置的结构，每组旋翼配备两片大尺寸主桨叶，桨叶与旋翼夹的连接位置设置了铰接结构，可在飞行过程中根据转速变化自动调整桨距角，抵消不同转速下的桨叶挥舞力矩，避免高速旋转时桨叶因交变应力出现结构疲劳。旋翼主轴的传动路径做了分层设计，

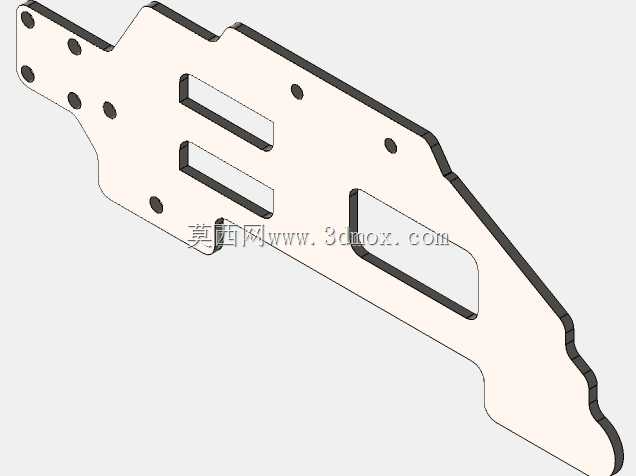

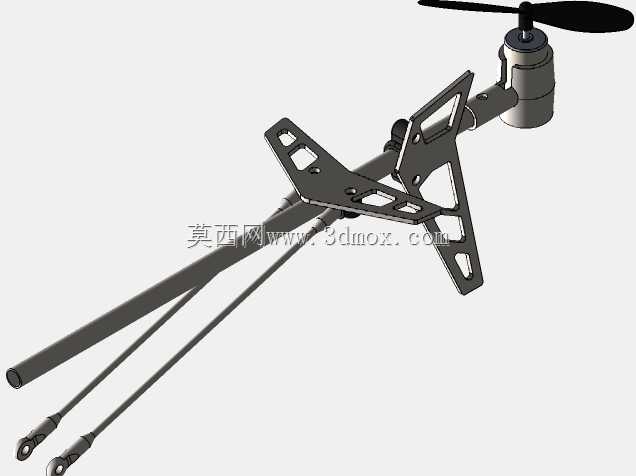

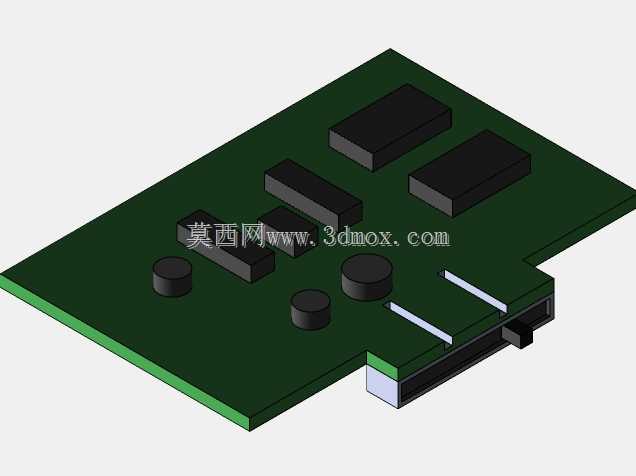

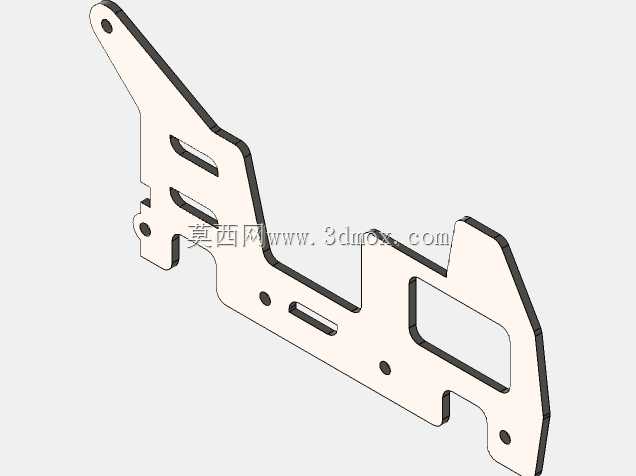

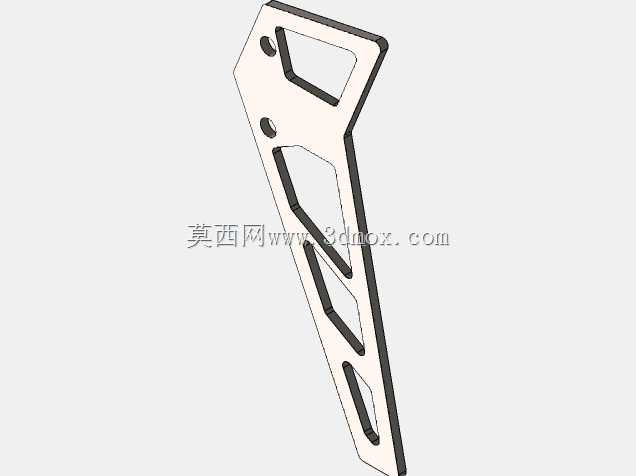

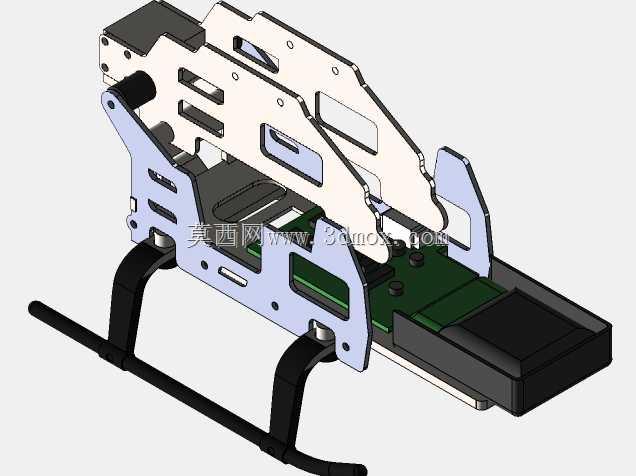

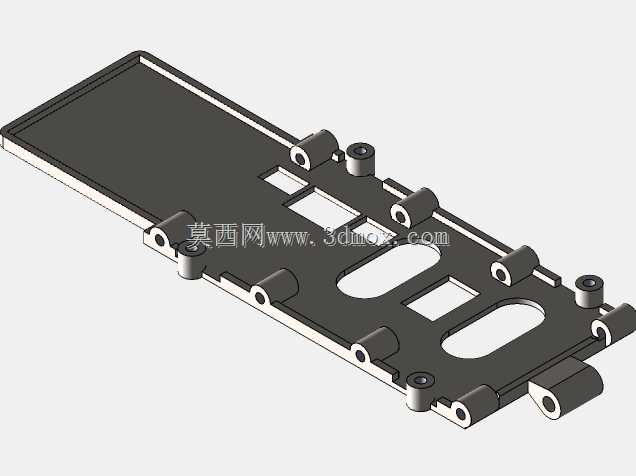

　　上下旋翼分别通过独立的传动套筒与下方的减速齿轮组连接，两组传动套筒同轴嵌套，旋转方向相反，传动间隙控制在极小范围内，避免正反转切换时出现传动迟滞，影响飞行姿态控制精度。尾梁部分采用轻量化的桁架式结构，在保证结构刚度的前提下尽可能降低尾部重量，调整整机的重心位置落在旋翼主轴的投影范围内，避免飞行时出现重心偏移导致的姿态倾斜。尾端设置的小型尾桨并非用于平衡反扭矩，主要作用是提供航向控制的微调力矩，配合主旋翼的总距调整实现精准的转向操控，尾桨与尾梁的连接座设置了角度微调结构，可根据实际试飞的姿态反馈调整尾桨的推力线角度，抵消不同飞行速度下的机身偏航力矩。机身中段的结构做了模块化分区，前部为电池与飞控设备的安装舱，

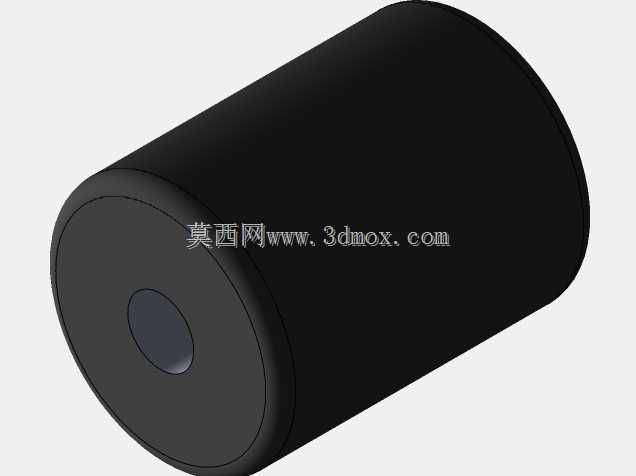

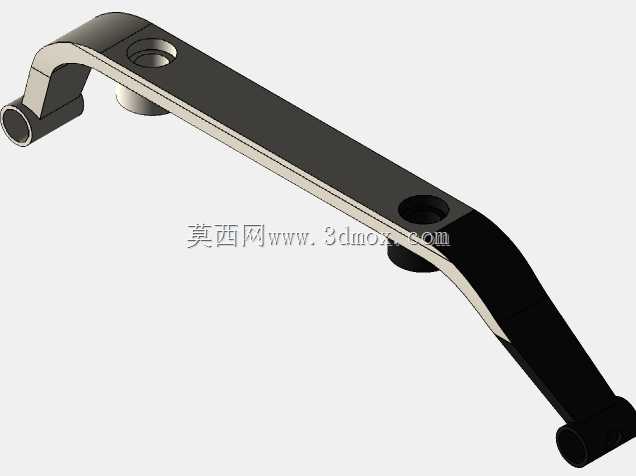

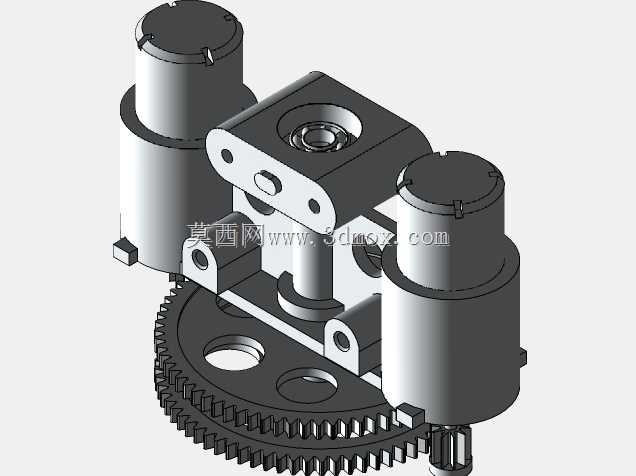

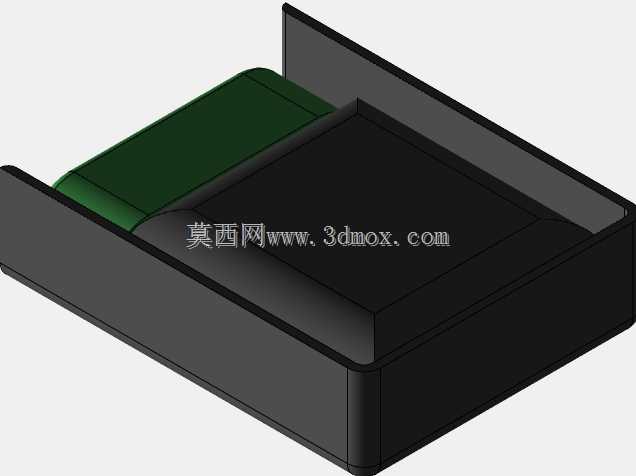

　　安装位设置了可调整的固定压片，可适配不同尺寸规格的锂聚合物电池，方便根据飞行续航需求调整配重；中部为动力电机与减速齿轮组的安装腔，电机安装座设置了减震胶垫安装位，可阻隔电机高速运转时产生的振动传递到机身框架，避免振动影响飞控传感器的检测精度；下部为滑橇式起落架，起落架的支腿采用弹性金属材质，着陆时可通过自身形变吸收冲击能量，起落架与机身的连接点设置在机身重心的正下方，保证硬着陆时的冲击力均匀传递到整个机身框架，避免局部应力集中导致结构损坏。从设计思路层面来看，整个结构的搭建优先考虑了航模组装与维护的便捷性，所有部件的连接均采用快拆式的卡扣与标准紧固件，无需特殊工具即可完成旋翼、尾梁、起落架的拆装更换；

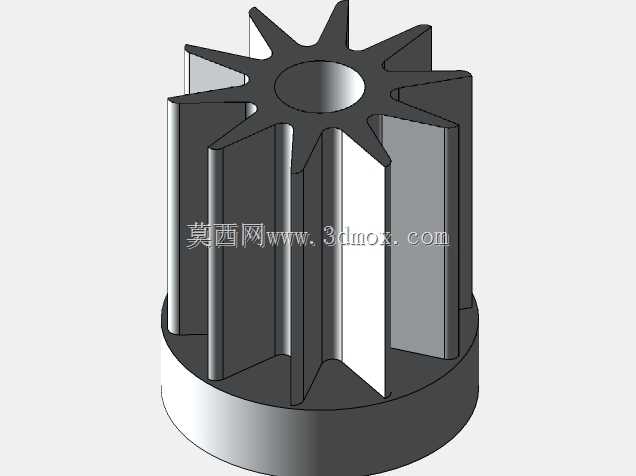

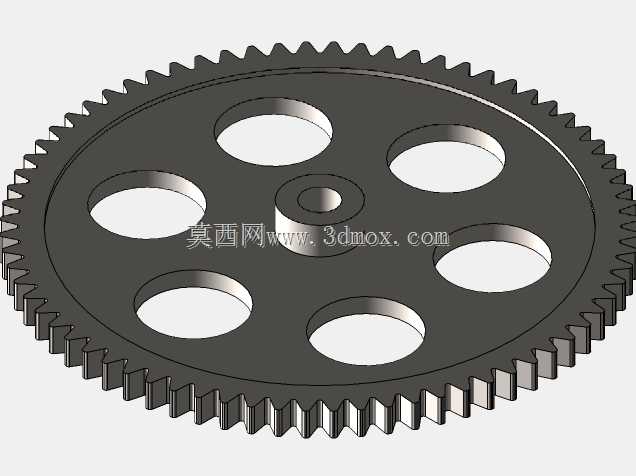

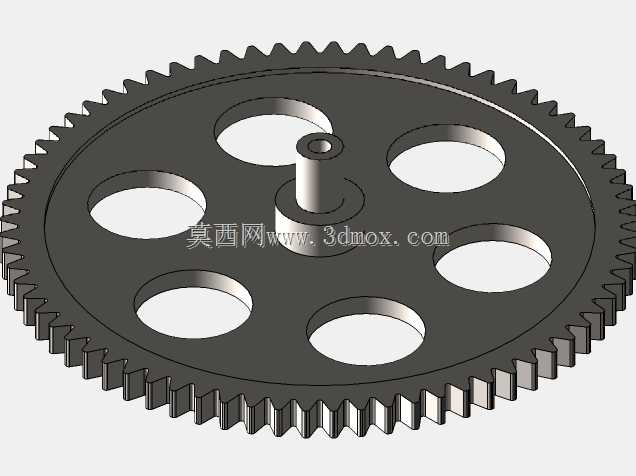

　　旋翼桨叶的翼型采用低雷诺数下升阻比表现优异的平凸翼型，在微小型航模的低转速工况下依然能提供足够的升力，同时降低旋翼旋转时的气动噪声。整机的安装边界充分考虑了遥控航模的常规运输与收纳需求，旋翼桨叶可通过旋翼夹的铰接结构向后折叠，折叠后整机的横向尺寸大幅缩小，可放入常规尺寸的航模收纳箱中；机身各突出部件的边缘均做了圆角处理，避免组装与飞行过程中出现剐蹭损伤。在实际的飞行场景中，这套结构可承载常规的航拍摄像头、小型环境检测传感器等任务载荷，载荷安装位预留了标准的安装孔位，可根据任务需求快速更换不同的载荷模块，机身框架的载荷冗余量经过核算，在额定起飞重量范围内不会出现结构形变影响飞行稳定性的问题。传动系统的齿轮模数根据航模的动力输出特性做了匹配选择，既保证足够的传动强度，又尽可能降低齿轮传动的噪音与运转阻力，齿轮组的润滑槽预留了固体润滑脂的填充空间，长时间运转也不会出现过度磨损的问题。
