洗车作业用工业钢结构框架设计

　　这套钢结构框架主要面向商用洗车作业场景搭建，适配固定式洗车工位的场地建设需求，可承载洗车设备挂载、顶部管线排布、外围护结构安装的多重荷载，区别于常规大跨度工业厂房，该结构针对洗车作业的特殊工况做了针对性的结构优化。从实际使用场景来看，这类钢结构框架多搭建于室外露天场地或者室内洗车门店的工位区，框架整体为矩形排布，立柱采用等间距阵列布局，单根立柱底部设置独立的混凝土预埋基础，基础与立柱通过地脚螺栓刚性连接，可抵消洗车作业过程中人员走动、设备移动带来的水平侧向力，同时适配洗车场地常年潮湿、存在清洁剂腐蚀的使用环境，所有钢构件在建模阶段就预留了防腐涂层的厚度余量，避免后期安装时出现装配间隙超差的问题。

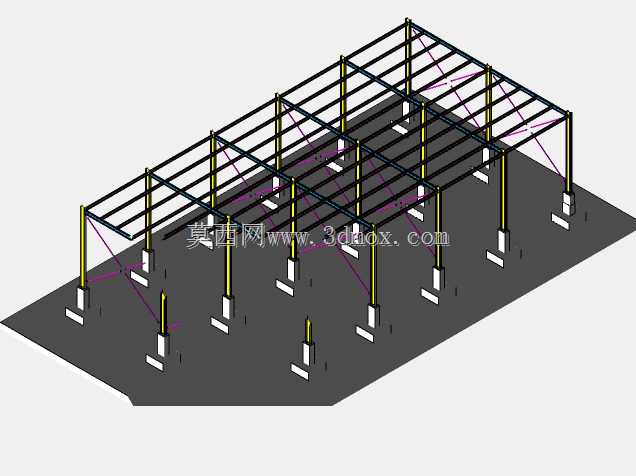

　　设计思路上，整体采用主次梁分层承载的逻辑，顶部主横梁沿场地长度方向通长布置，次横梁垂直于主横梁按固定间距排布，形成的网格骨架可直接挂载洗车机的行走轨道、喷淋管路、照明线路以及顶部的防水顶棚，省去了后期额外加装挂载支架的工序。立柱与横梁的连接节点采用刚性焊接加肋板补强的形式，区别于螺栓拼接的节点，这种节点形式在潮湿环境下不存在螺栓锈蚀松动的隐患，同时能更好地传递竖向荷载与水平风荷载。框架的斜向支撑布置在结构的四个边角以及纵向间隔的跨距位置，采用圆钢拉索配合张紧器的形式，既可以抵消框架的侧向变形，又不会占用过多的工位内部空间，避免对车辆进出、洗车作业动线造成遮挡。

　　从安装边界尺寸来看，框架的净空高度满足常规乘用车、轻型商务车的通行需求，立柱的排布间距预留了车辆进出的安全余量，两侧立柱之间的净宽度可覆盖家用轿车到中型SUV的车身宽度，不会出现车辆刮蹭框架的问题。底部基础的预埋深度根据场地的地基承载力做了适配调整，建模时将基础的预埋件定位、螺栓孔位都做了参数化关联，现场施工时可直接根据模型导出的定位尺寸进行放线，减少现场测量的误差。顶部梁格的排布间距兼顾了承载能力与材料利用率，避免了过度设计造成的钢材浪费，同时梁的截面选型考虑了后期挂载设备的动荷载系数，即便后期加装风干设备、水循环管路等附加设施，结构的变形量也能控制在允许范围内。

　　在功能特性上，这套框架没有多余的装饰性构件，所有结构件都服务于实际使用需求：立柱的截面选型兼顾了抗侧移刚度与材料成本，表面做钝化处理后可耐受洗车泡沫、清洗剂的长期腐蚀；顶部梁格预留的设备安装孔位采用标准化间距，可适配市面上多数固定式自动洗车机的轨道安装要求，也可兼容人工洗车工位的顶部喷淋、灯光挂载需求；斜拉支撑的张紧度可在安装完成后进行二次调整，抵消地基轻微沉降带来的结构变形，延长整体结构的使用寿命。建模过程中对所有连接节点的焊缝尺寸、螺栓规格都做了明确的装配约束，可直接导出构件加工图用于车间预制，现场只需要按照定位进行拼装焊接即可，大幅缩短现场施工的周期，也减少了现场切割、焊接带来的防腐层破坏问题。针对洗车场地积水的问题，框架底部的立柱支座做了抬高处理，避免地面积水长期浸泡柱脚造成锈蚀，支座的高度可根据场地的排水坡度做灵活调整，适配不同场地的基础条件。
