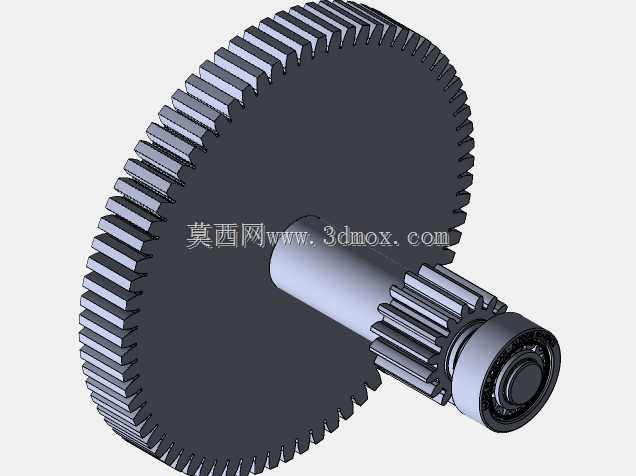

减速器中间轴齿轮组合传动组件

　　这套传动组件是定轴齿轮减速器内部的核心动力传递单元，在常规工业级圆柱齿轮减速器里，这类中间轴组件承担着输入端到输出端之间的转速匹配、扭矩放大的核心作用，常见于轻工输送线、小型机床进给机构、农用机械传动箱、自动化仓储设备的动力单元中，是平行轴齿轮传动结构里应用范围极广的一类装配结构。从实际装配逻辑来看，组件将传动齿轮与支撑轴做了集成化设计，轴段上加工有对应键槽，通过平键实现大直径从动圆柱齿轮与轴的周向固定，避免传动过程中齿轮与轴出现相对滑转，匹配传递额定扭矩下的抗剪切需求；齿轮两侧的轴段上预留了挡圈安装槽，通过轴用弹性挡圈实现齿轮的轴向定位，限制齿轮在启停、正反转切换时产生的轴向窜动，保证齿轮啮合的齿面接触面积始终处于设计区间内，

　　减少偏载带来的齿面磨损、点蚀问题。轴的输出侧依次装配有小直径主动圆柱齿轮与滚动轴承，其中小齿轮与轴可采用一体加工或者键连接固定，用于和下一级传动的大齿轮啮合，实现二级减速的传动比分配；靠近轴端的滚动轴承分别采用滚珠轴承与滚柱轴承搭配的支撑方案，深沟球轴承主要承担径向载荷同时兼顾少量轴向载荷，适配轴系受热伸长时的微量位移补偿，滚柱轴承则承担更大的径向载荷，匹配重载工况下的支撑刚度需求，两类轴承的选型搭配既控制了轴系的支撑成本，也满足了不同载荷工况下的使用寿命要求。从设计思路上看，这套组件的轴段直径采用阶梯式变化，从齿轮安装位到轴承安装位依次递减，既方便装配时各个零件从轴端依次压装到位，避免装配过程中刮伤配合面，也能在满足轴的扭转强度、

　　弯曲刚度要求的前提下，尽可能降低轴系的整体重量，减少转动惯量，让减速器启停过程的动态响应更平稳。齿轮的齿形采用标准渐开线圆柱直齿设计，齿向公差、齿形公差均按通用工业减速器的7级精度控制，既保证了传动过程中的平稳性，降低啮合噪音，也不会因为精度要求过高带来不必要的加工成本；齿宽系数选取在常规闭式齿轮传动的合理区间内，保证齿面接触强度与齿根弯曲强度满足额定工况下的寿命要求，避免出现断齿、齿面胶合等失效问题。安装边界方面，轴两端的轴承位直径、轴承安装跨距、齿轮的分度圆直径、齿顶圆直径都严格匹配对应型号减速器的箱体镗孔尺寸、相邻轴系的中心距要求，装配时只需将组装完成的轴系整体吊入箱体轴承座孔，压装轴承端盖即可完成定位，不需要额外做配加工，

　　适配批量生产的装配工艺要求。在实际工况运行中，这类中间轴组件的润滑方式采用箱体油池飞溅润滑，齿轮转动时带起的润滑油会流入轴承位置，对轴承滚道、滚动体以及齿轮啮合面进行持续润滑，带走摩擦产生的热量与磨屑，保证组件长期运行的稳定性；轴上预留的密封件安装位可以搭配接触式橡胶油封，避免箱体内部的润滑油泄漏，同时阻挡外部的粉尘、水汽进入箱体内部，污染润滑介质、磨损配合表面。不同于分体式的轴与齿轮装配结构，这套集成化的组件在装配时减少了零件数量，降低了装配环节的累积误差，能更好保证齿轮的啮合精度，在中小功率的减速器产品中，这类结构的维护成本更低，当某个易损件出现磨损时，可单独更换轴承、挡圈或者齿轮，不需要整体更换整个轴系，降低了设备全生命周期的维护成本。在做三维建模过程中，这类组件需要严格控制各个配合面的尺寸公差、形位公差，比如轴与齿轮配合面的圆柱度、轴肩的端面跳动、轴承位的同轴度，这些参数直接影响最终装配后的传动性能，建模时需要充分考虑加工工艺的可行性，比如轴上的退刀槽、圆角过渡，避免加工时出现应力集中，导致轴在交变载荷下出现疲劳断裂；齿轮的齿根圆角也需要按标准做圆滑过渡，降低齿根的应力集中系数，提升齿轮的抗弯曲疲劳能力。
