工业设备操控显示面板结构设计

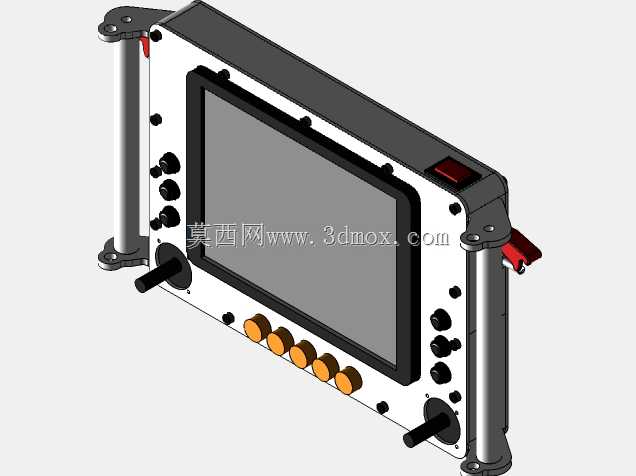

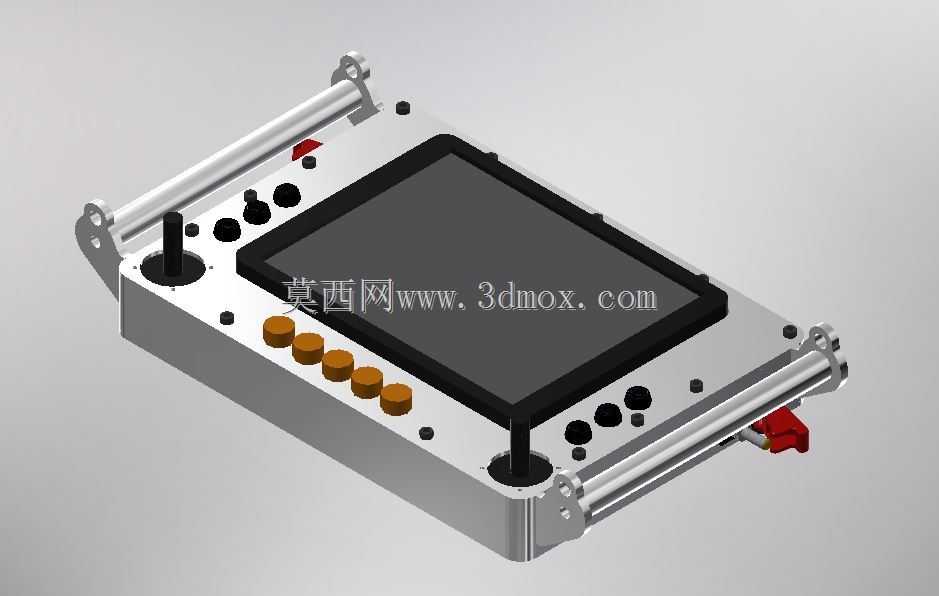

　　这款操控显示面板的结构设计，首先要匹配工业现场设备的人机交互需求，这类面板常搭载在移动式工业检测设备、小型操控终端、便携检测仪器上，作为操作人员和设备核心控制系统之间的交互载体，既要承载显示输出功能，也要整合所有手动操控输入的接口，让操作人员可以在作业现场快速完成参数读取、功能切换、指令输入等操作。从结构布局来看，面板主体采用矩形主框架设计，正面预留大尺寸显示屏安装位，屏幕周边做了阶梯式限位结构，能够适配嵌入式显示屏的安装公差，屏幕四周的密封槽可以加装密封胶条，满足工业场景下的防尘防泼溅要求，避免现场的粉尘、切削液飞溅渗入屏幕背部的电路区域。操控按键的布局做了分区设计，屏幕下方排布的多枚圆形操作按键采用凸起式结构，

　　按键帽做了差异化的高度设计，方便操作人员在视线不脱离屏幕的状态下靠触感完成盲操作，按键的安装孔位预留了按键开关的装配间隙，同时设计了防呆凸台，避免按键装配时出现旋转错位的问题。面板两侧设置了圆柱形支撑立柱，立柱两端带法兰安装座，安装座上预留了固定孔位，既可以作为面板自身的防护支撑结构，避免面板放置时正面按键和屏幕直接接触接触面造成刮蹭，也可以通过两端的安装座将整个面板固定在设备主机的机架上，立柱和面板主体的连接位置设计了快拆销轴结构，方便后期维护时快速拆下面板进行检修。面板侧面排布的多枚旋钮和拨杆开关，按照操作频率做了位置区分，高频使用的调节旋钮设置在靠近操作人员手部自然放置的区域，旋钮的轴座位置设计了防松结构，

　　避免长期旋转操作后出现轴体松动的问题；功能切换类的拨杆开关设置在面板侧上方，带有红色防护拨帽，避免误触触发设备的紧急功能。面板顶部的红色按钮做了凹陷式安装设计，按钮表面低于面板周边的防护凸台，防止搬运或者放置过程中意外按压触发指令。从安装边界来看，面板整体的外轮廓尺寸适配小型便携设备的安装空间，背部预留了电路板安装螺柱和走线槽位，所有外接接口都设置在面板背部的下沉区域，避免接线后线缆突出影响面板的安装贴合度，面板的边角都做了圆弧过渡处理，既可以减少应力集中避免磕碰掉漆，也能防止操作人员在移动设备时被尖锐边角划伤。设计过程中充分考虑了工业场景的使用强度，面板主体的壁厚做了均匀化处理，受力较大的安装立柱位置做了局部加厚，

　　按键和旋钮的安装位都设计了加强筋，避免长期按压操作后出现塑料件开裂的问题；屏幕安装位的周边设计了缓冲垫安装槽，加装缓冲垫后可以吸收设备移动过程中的振动，避免屏幕受振出现显示故障。这类面板的结构设计不需要追求过度的轻量化，而是优先保证结构强度和操作可靠性，所有操控元件的安装位都预留了足够的装配公差，方便不同品牌的同规格按键、旋钮、屏幕进行替换，降低后期的维护配件成本；面板表面的处理工艺预留了磨砂面的设计余量，避免强光环境下出现反光影响屏幕读取效果，同时磨砂表面也不容易残留指纹和污渍，适合工业现场的复杂使用环境。
