四旋翼小型航拍作业飞行器结构设计

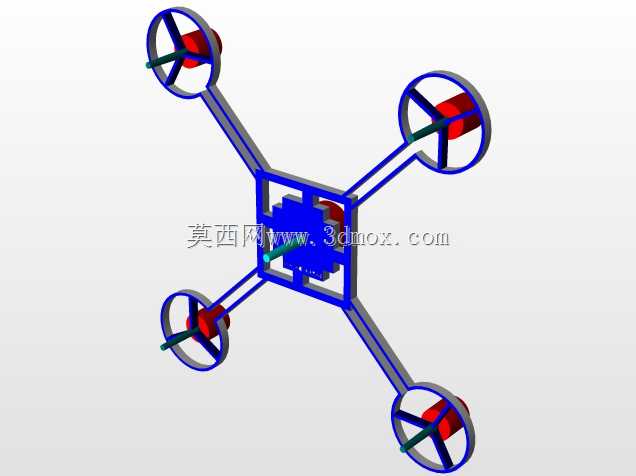

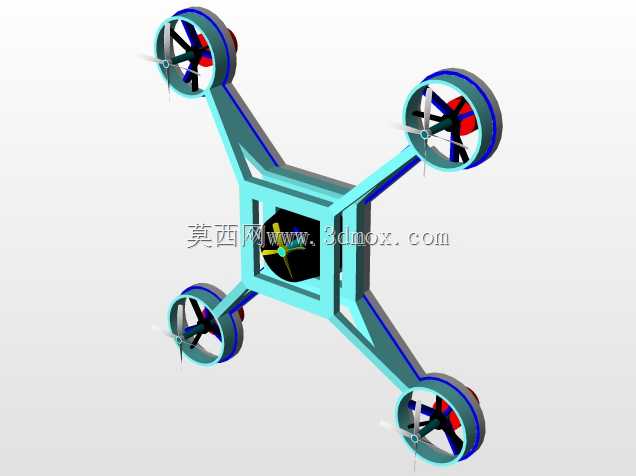

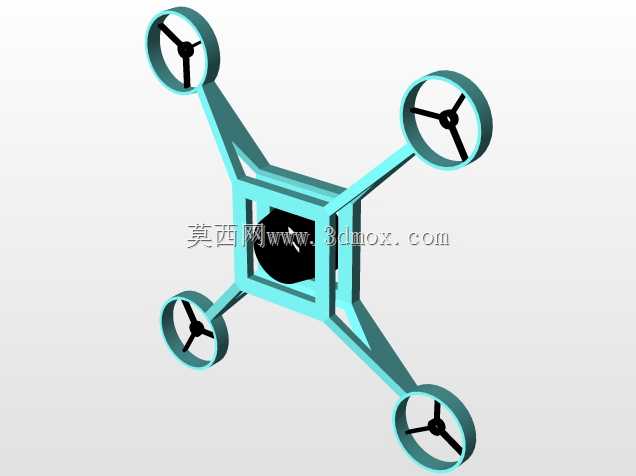

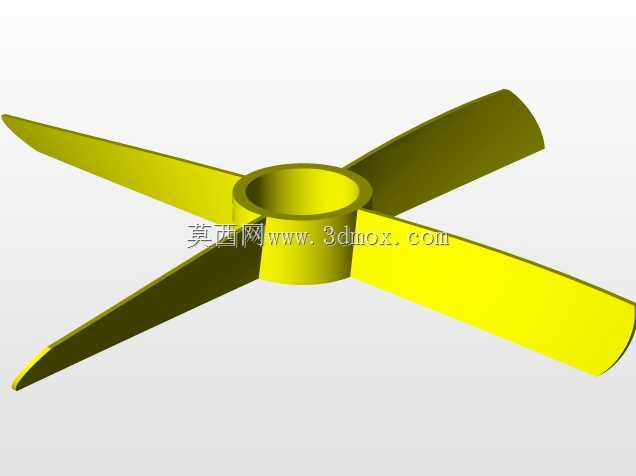

　　这款四旋翼飞行器的机架采用一体化X型布局设计，核心承载框架为中空框式结构，既能够为飞控板、电池、电调等核心电子元器件提供充足的安装容纳空间，也能通过框体的镂空结构降低整机自重，提升飞行续航表现。机臂从中心框体向外呈等角度放射状延伸，四个机臂末端均设置有独立的动力单元安装位，每个安装位可适配标准规格的无刷电机与螺旋桨，机臂与中心框的连接位置做了圆弧过渡处理，能够有效分散飞行过程中机臂根部承受的交变应力，避免长时间飞行后出现结构疲劳开裂的问题。

　　从实际应用场景来看，这类小型四旋翼飞行器可适配低空航拍、小范围场地巡检、轻量载荷抛投等多种作业需求，机架的动力安装位预留了足够的桨叶安全间隙，相邻旋翼的转动范围不存在干涉区域，飞行过程中桨叶不会与机架本体产生剐蹭。中心框体的上下表面均设置有标准化的安装孔位，可根据不同作业需求快速挂载摄像头、小型传感器、投放机构等功能配件，无需对机架主体进行二次打孔改造，能够大幅缩短不同作业场景下的设备改装周期。

　　设计过程中针对机架的重心匹配做了专项优化，四个机臂的长度、截面尺寸完全一致，动力单元安装位到中心框几何中心的距离误差控制在极小范围内，能够保证整机重心落在中心框的几何中心区域，降低飞控系统的姿态校准难度，提升飞行过程中的姿态稳定性。机臂末端的动力安装座做了环形防护边设计，防护边的高度略高于桨叶转动平面，在飞行器发生轻微碰撞或者贴近障碍物飞行时，防护边能够率先接触障碍物，避免桨叶直接撞击硬物出现断裂，提升设备在复杂狭小空间内飞行的抗损能力。

　　从安装边界尺寸来看，机架对角电机安装位的间距适配常用的5寸至6寸螺旋桨使用，中心框的内部容纳空间可放置常规尺寸的飞控板、2-4S规格的锂聚合物电池以及四路电调，框体侧壁预留了走线槽位，电调与电机之间的连接线可沿机臂内部的走线空间布置，避免线材外露在飞行过程中被气流吹动产生晃动，同时也能减少线材对桨叶气流的干扰，提升动力效率。机架整体采用等壁厚结构设计，壁厚取值兼顾结构强度与自重控制，在满足正常飞行载荷强度要求的前提下尽可能去除非承载区域的材料，降低整机起飞重量，提升载荷携带能力。

　　在结构细节处理上，机臂与中心框的连接位置设置了加强筋结构，加强筋沿机臂受力方向布置，能够提升机臂的抗弯扭能力，在飞行器做急转、升降等大机动动作时，机臂不会产生过大的形变，保证动力输出的稳定性。中心框的底部预留了起落架安装孔位，可适配轻量化的起落架组件，在飞行器降落时能够缓冲地面冲击，同时避免挂载的摄像头等配件直接接触地面造成磕碰。整个机架的结构拆分件数量少，主体框架可通过一体化加工或者3D打印制作，装配环节仅需完成动力单元、电子元器件的固定与接线，装配流程简单，后期维护时更换受损部件也十分便捷，针对新手用户的组装和调试十分友好。

　　考虑到户外作业的复杂环境，机架的结构设计避免了存在易积水的凹槽结构，雨天或者潮湿环境下作业后，水分能够快速从机架表面滑落，不会在结构缝隙内积存造成电子元器件受潮短路。同时机架表面无尖锐凸起结构，在搬运、调试过程中不会划伤操作人员，也能减少飞行过程中碰撞到人员或者物体时造成的损伤。旋翼防护环与机臂为一体化连接结构，相比额外加装的防护配件，连接强度更高，不会在飞行过程中因为振动出现松脱掉落的问题，进一步提升飞行安全性。
