430毫米对角线四旋翼铝制机架结构设计

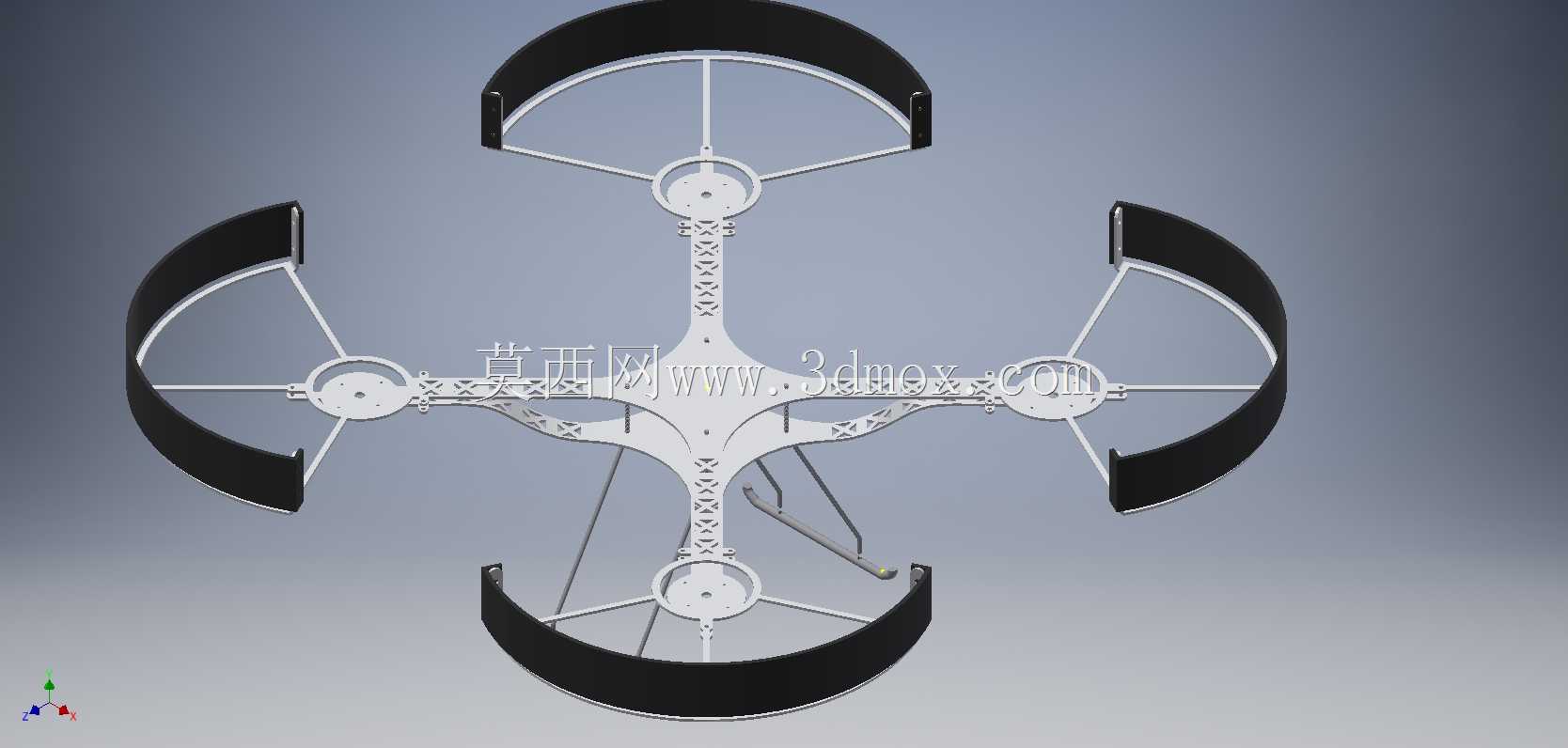

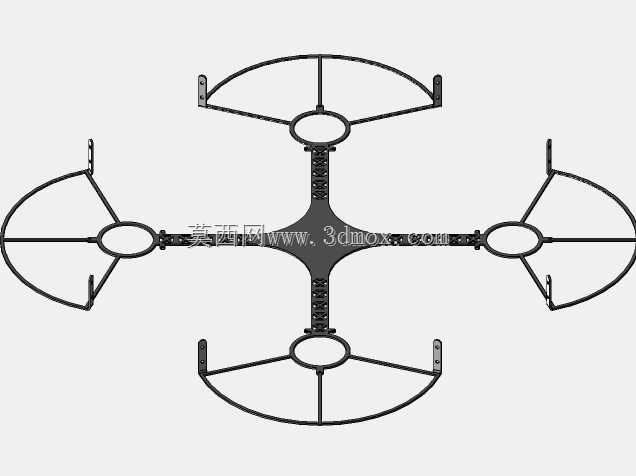

　　这款四旋翼机架采用铝合金作为主体加工材质，对角线安装跨度达到430毫米，整体采用中心对称的X型布局，四个机臂从中心集成板向外延伸，末端预留电机安装位，可适配对应规格的无刷电机与螺旋桨组件。从结构设计角度来看，机架中心区域做了密集的镂空减重处理，在保证整体结构刚性的前提下尽可能降低自重，镂空区域同时兼顾了飞控、电调、电池等核心电子元件的走线空间，避免飞行过程中线材晃动干扰传感器工作。每个机臂末端都设计了半环形的防护圈安装位，配套的弧形防护结构通过支架与机臂末端刚性连接，能够在低空飞行、近距作业时为螺旋桨提供物理防护，减少碰撞导致的桨叶断裂、电机轴变形等故障。

　　在实际应用场景中，这类中等轴距的四旋翼机架可适配航拍测绘、小型物资投送、环境巡检等多种作业需求，430毫米的对角线尺寸既能够搭载轻量化的任务载荷，比如小型运动相机、气体检测模块、微型喊话装置，又不会因为轴距过大导致整机便携性下降，日常收纳时无需拆解机臂即可放入常规尺寸的设备箱包。机架的中心安装板预留了标准化的飞控安装孔位，兼容市面上主流的开源及商用飞控系统，电调可直接嵌入机臂根部的预留槽位，缩短电机与电调之间的动力线长度，减少线路损耗同时降低电磁干扰对飞控信号的影响。电池安装位设计在中心板下方的重心位置，可通过绑带固定不同容量的锂聚合物电池，调整电池前后位置即可快速配平整机重心，适配不同重量的任务载荷。

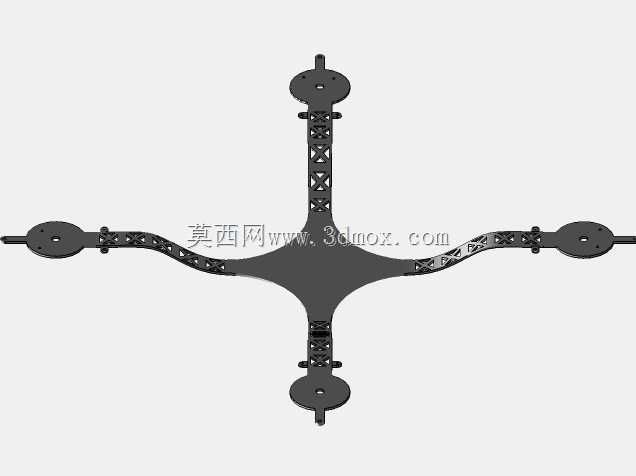

　　从结构强度设计思路来看，机臂与中心板采用一体化的铣削加工方案，减少了拼接结构带来的连接松动风险，机臂截面采用变厚度设计，靠近中心板的区域厚度更大，能够承受飞行过程中电机产生的交变拉力与机动飞行时的弯曲应力，靠近电机安装位的区域适当减薄，进一步降低末端重量，提升电机的响应速度。防护圈采用轻量化的半包围设计，没有采用全封闭的环形结构，在保证桨尖防护效果的同时减少了迎风面积，降低飞行过程中的风阻影响，防护圈与机臂之间的连接支架采用三角支撑结构，用最少的材料实现足够的连接刚性，即使发生轻微碰撞也能快速分散冲击力，避免冲击力直接传导到机臂导致结构变形。

　　安装边界方面，机架中心板的上层预留了GPS模块、数传天线的安装位置，距离下方的电调、电源线等强干扰源有足够的垂直距离，能够减少电磁干扰对卫星定位信号的影响。起落架采用轻量化的弯杆结构，安装在中心板前后两侧，离地高度足够搭载常见的云台相机，避免起飞降落过程中镜头与地面发生剐蹭，起落架与中心板之间采用快拆结构，需要收纳或者调整重心时可以快速拆卸。整个机架的所有安装孔位都采用标准化的孔距设计，用户在替换零部件、加装外设时不需要额外打孔，直接利用预留孔位即可完成安装，降低了改装难度。机臂上的镂空纹路不仅起到减重作用，还能够在飞行过程中引导气流经过电调安装区域，为持续工作的电调提供辅助散热，避免长时间大油门飞行时电调过热触发保护。

　　在实际飞行工况下，这类铝制机架相比碳纤维机架拥有更好的抗形变能力，发生轻微碰撞后不容易出现不可逆的裂纹，即使出现局部变形也可以通过简单的校正修复，适合新手练习飞行或者在复杂环境下开展作业。机架的对称度控制在较高精度范围内，四个机臂的长度、安装角度完全一致，能够减少飞行过程中的动力损耗，提升飞行稳定性，降低飞控的姿态修正负担。中心板的分层设计将电源模块、飞控模块、外设模块分隔在不同区域，走线更加规整，后期排查线路故障时更加便捷，不同模块之间的间隔也减少了线路之间的信号串扰。电机安装位预留了螺丝孔的沉台，安装电机后螺丝不会突出机架表面，避免剐蹭到线材或者其他部件，安装位的平面度经过严格控制，能够保证电机安装后轴体垂直于机臂平面，减少飞行过程中的震动。
