方管三维直角三通连接结构件

　　日常做设备框架、防护围栏、物料输送支架的结构设计时，方管类的直角三通连接件是绕不开的基础构件，很多刚入行的工程师习惯直接把三根方管切45度角拼焊，实际落地的时候才会发现，现场焊接的定位难度极高，切角误差稍微大一点，三个方向的垂直度就没法保证，焊完之后打磨的工作量也大，批量做的时候一致性根本控不住，后期如果要拆改调整，焊死的结构基本只能切割报废，反而拉高了整体的制造成本。

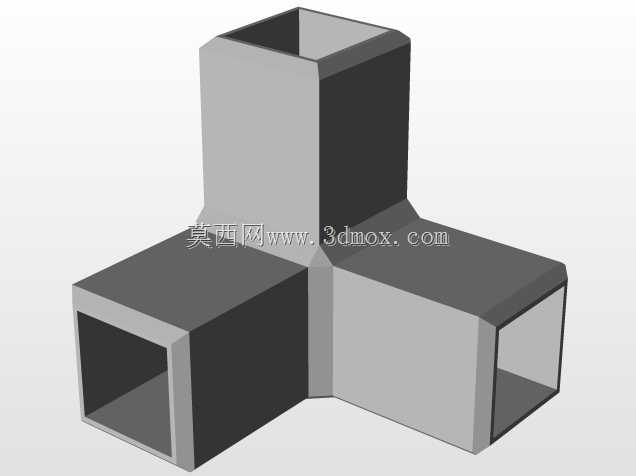

　　这次做的这个一体结构的方管直角三通，就是针对这类场景做的优化设计，三个接口分别对应X、Y、Z三个互相垂直的空间方向，每个接口的内孔尺寸完全匹配常用规格的方形管材，插接深度做了足够的冗余，既可以直接套在方管端部做焊接固定，也可以在接口侧壁预留攻丝孔位，用紧定螺钉做可拆卸式的锁紧固定，适配不同的装配需求。

　　设计的时候首先卡的是安装边界，三个方向的接口端面到中心交汇点的距离做了等长设计，排布框架型材的时候不用单独算偏移量，直接按管材的中心线尺寸拉数模就行，不会出现装配干涉。外轮廓的转角位置没有做尖锐直角，全部倒了统一的工艺圆角，一方面是避免应力集中，不管是焊接应力还是后期框架承重产生的结构应力，都能顺着圆角平缓过渡，不会在尖角位置出现应力开裂的问题；另一方面是加工的时候，不管是开注塑模做塑料材质的轻型框架配件，还是做铸钢、铸铝的承重结构件，圆角结构都能大幅降低成型难度，减少脱模或者铸造的时候出现缺料、裂纹的缺陷。

　　接口的内孔和方管的配合公差选的是间隙配合里的小间隙档位，手工就能把方管顺利插进接口，不会出现晃量过大的问题，插到底之后三个方向的管材端面会在三通内部的限位台阶处顶死，装配的时候不用反复测量插入深度，只要管材顶到台阶就能保证三个方向的连接尺寸一致，现场装配的效率能提不少。交汇的中心位置做了实心的加强结构，没有做掏空处理，毕竟三个方向的载荷最后都会传递到中心位置，实心结构能承受更大的弯矩和扭矩，哪怕是做承重要求高的设备机架，也不会出现中心位置断裂的问题。

　　实际应用里，这类三通件的覆盖场景很广，小到车间里的物料周转车框架、设备周边的安全防护栏，大到自动化生产线的型材支架、仓储货架的立体连接节点，甚至是一些轻型桁架结构的直角交汇位置，都能用到。相比传统的拼焊连接，这种一体结构的三通不需要现场做复杂的切角加工，只要把定长切割的方管直接插入接口，不管是焊接还是螺钉锁紧，都能快速完成装配，而且三个方向的垂直度由三通本身的加工精度保证，只要三通的模具精度够，批量装配出来的框架尺寸一致性非常好，不会出现歪扭的问题。

　　建模的时候特意把三个接口的壁厚做了等厚处理，不管是做3D打印的快速样件验证，还是开模批量生产，壁厚均匀都能避免成型的时候出现缩孔、变形的问题。外表面没有做多余的凸起或者凹槽，整体外观规整，做表面处理的时候不管是喷塑、喷漆还是镀锌，都能保证涂层均匀，不会出现积液或者漏涂的死角。如果是用在有防腐要求的场景，比如户外的光伏支架、化工车间的防护框架，选对应的工程塑料或者不锈钢材质加工这个三通件，就能直接适配使用环境，不用额外做复杂的防腐处理。

　　很多人觉得这类小连接件没什么设计含量，实际做项目的时候才会发现，往往就是这些基础连接构件的设计合理性，决定了整个结构的装配效率、使用寿命和后期维护成本。这个三通结构没有多余的花哨设计，所有的尺寸和结构都是围绕实际装配、加工、使用的需求来做的，没有冗余的特征，不管是做结构选型参考，还是直接导出工程图加工，都能直接适配常用的方管规格，不用再做额外的尺寸调整。
