SPDT微型拨动式电气开关结构设计

　　这款单刀双掷微型拨动开关，在低压小功率控制回路里的应用场景十分广泛，小到手持测试仪器的功能档位切换、工业传感器的信号通路选择，大到小型工控模块的模式转换、消费类电子设备的电源通断控制，都能见到同规格产品的身影。不同于大电流负荷的电源开关，这类6A额定承载能力的器件，核心用途是完成120V及以下交直流回路的通路切换，不需要承担主回路的大电流分断任务，更多是作为控制链路里的信号切换节点存在。

　　从功能特性来看，单刀双掷的结构意味着它可以同时对接两路输出回路，通过拨杆的位置变化，实现公共端与两个常开端、常闭端的通断切换，相比单刀单掷开关，能在不增加安装开孔数量的前提下，多实现一倍的回路切换功能，这也是这类开关在紧凑空间设备里被大量选用的核心原因。器件的接触结构采用叠片式接触设计，拨杆动作时，动触片沿着静触片表面滑动完成接触，自带一定的摩擦自清洁效果，在多尘的工业现场环境里，能有效降低接触不良的发生概率，接触压力经过结构匹配设计，既不会因为压力过大导致拨动手感生涩、操作力超标，也不会因为压力不足导致接触电阻过大、长期工作出现温升超标的问题。

　　设计这款开关的三维结构时，首先要考虑的是安装边界的匹配问题，整体外形尺寸控制在13mm长度、7.2mm宽度、4.7mm安装高度的范围内，6.6mm的拨杆伸出长度，刚好适配大部分设备面板的开孔深度，不会出现拨杆过短导致操作时手指无法施力，或是拨杆过长导致面板装配后出现干涉的问题。引脚采用PCPin直插式设计，引脚间距匹配标准2.54mm网格的PCB孔位，在做PCB Layout的时候不需要额外调整孔位坐标，直接按照标准网格放置封装就能完成匹配，波峰焊过程中引脚的吃锡深度也做了结构限位，避免焊锡顺着引脚缝隙渗入开关内部，造成触点卡滞、接触失效的问题。

　　外壳部分采用卡扣式装配结构，上下壳体的配合间隙控制在0.05mm以内，既可以满足日常使用的防尘要求，也不需要额外使用超声波焊接或是胶粘工艺，装配工序更简单，生产过程中的良率更容易控制。拨杆与壳体的配合位置做了限位凸台，拨杆的摆动角度被限制在固定范围内，不会因为操作人员施力过大导致内部触片过行程变形，长期反复操作后的行程一致性也能得到保证。开关的操作力设置在适合手指拨动的区间，既不会因为操作力过轻导致设备运输过程中受震动出现误触发，也不会因为操作力过重导致现场操作人员切换档位时手感生硬。

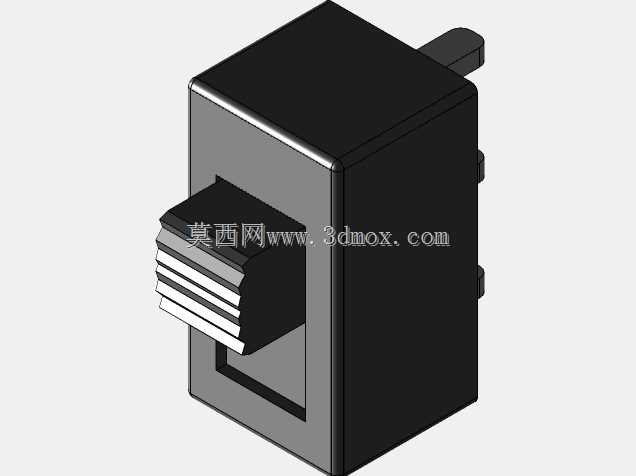

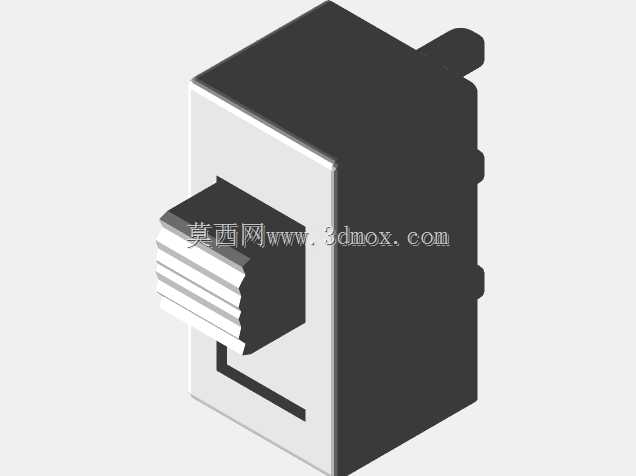

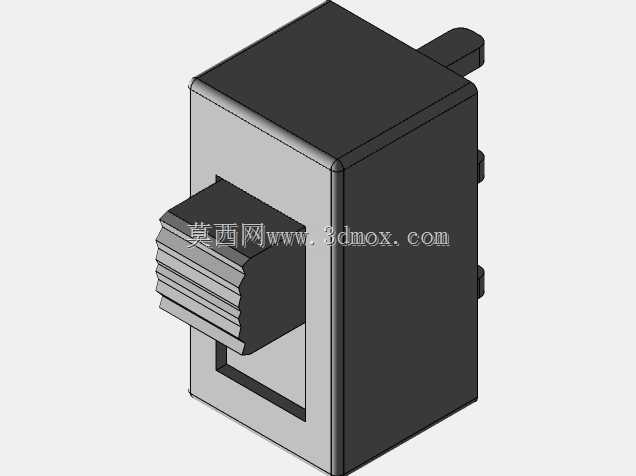

　　在做整机结构适配的时候，这类开关的安装定位需要注意，壳体侧面的定位凸台要与PCB上的定位孔紧密配合，避免焊接过程中开关出现偏移，导致拨杆与面板开孔的位置不对中，出现操作卡滞的问题。拨杆的顶部做了防滑纹理设计，也就是模型上呈现的多道平行凹槽结构，手指接触的时候能增加摩擦力，即使是戴薄型劳保手套操作，也能顺利完成档位切换，不会出现打滑的情况。内部的触片材料选用弹性铜合金，表面做镀银处理，在保证接触导电性的同时，也能提升长期使用的抗氧化能力，在温湿度变化较大的工业现场环境里，也能保持稳定的接触性能。

　　不同于表面贴装的小型开关，直插式引脚的结构设计，让这款开关的焊接固定强度更高，在经常需要操作拨杆的使用场景里，不会因为反复受力导致焊盘脱落、开关松动。开关的绝缘壳体材料选用阻燃级工程塑料，满足低压电器的阻燃要求，即使回路出现短时过载、触点拉弧的情况，也不会出现壳体起火燃烧的安全隐患。在三维建模过程中，所有的配合公差都按照小尺寸电子元件的常用公差带设置，活动部件之间的间隙预留了材料受热膨胀的余量，在设备工作温升的范围内，不会因为材料热胀冷缩出现动作卡滞的问题。
