VEX竞赛P5欧洲战斗机竞技机器人结构

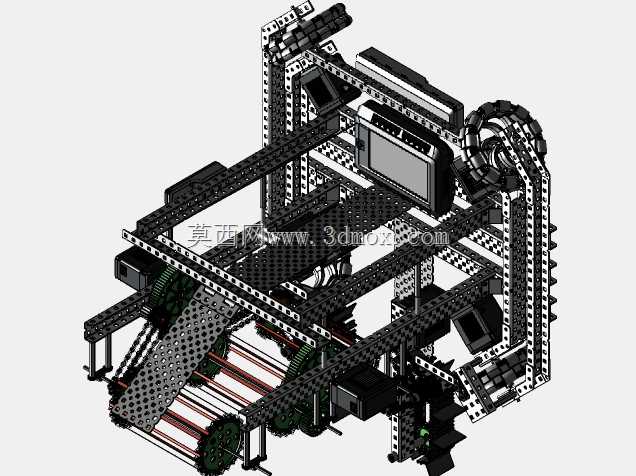

　　这套竞技机器人结构针对VEX赛事对抗场景开发，整体采用多孔铝型材搭建主框架，框架孔位严格遵循VEX标准孔距规范，所有安装孔位预留通用装配余量，可兼容同系列标准结构件的快速替换与调整，无需额外二次打孔加工。从赛事实际应用场景出发，结构设计充分考虑对抗过程中的碰撞防护需求，主框架外侧采用双层型材叠装的加强结构，受力集中的传动安装位额外加装三角支撑肋板，可承受对抗过程中来自侧向、正向的瞬时冲击载荷，避免框架变形导致的传动卡滞问题。

　　设备核心用途为完成VEX 2021赛季的赛事任务，包含场地物料拾取、投射、定点移动、对抗防守等核心功能，底部行走机构采用双排链轮配合橡胶履带的传动方案，履带张紧结构设计在框架侧端的可调安装位，可通过调整张紧轮位置适配不同场地地面的摩擦系数，无论是平整的赛事PVC场地还是带有轻微坡度的任务区域，都能保证行走过程不打滑、不脱链。上部投射机构采用多组同步带传动的加速轮结构，物料输送通道两侧设置可调导向挡板，可根据投射物料的实际尺寸微调通道宽度，保证物料进入加速轮组时的姿态稳定，投射角度调节机构安装在主框架上部的回转支撑位，可在一定角度范围内灵活调整投射仰角，适配不同距离的任务目标投放需求。

　　设计过程中优先考虑装配与维护的便捷性，所有电气元件的安装位都预留了走线槽空间，主控器、电池、传感器的安装位置都设置在框架内侧的防护区域，避免对抗过程中碰撞导致的元件损坏，接线端都预留了足够的线缆弯折余量，防止机器人运动过程中线缆拉扯造成的接触不良。整机的重心经过配平设计，重量较大的电池组件安装在框架下部靠近行走轮轴的位置，降低整机重心高度，在快速转向、急停以及对抗碰撞时可大幅降低侧翻风险，上部投射机构的重量通过两侧的支撑梁均匀传导到主框架，避免单侧受力导致的框架长期形变。

　　从安装边界来看，整机外形尺寸严格符合VEX赛事的赛前尺寸检录要求，所有突出结构都在赛事规则允许的范围内，没有超出限定的外轮廓尺寸，各运动部件的运动行程都做了机械限位设计，避免机构运动过程中超出自身边界造成的结构干涉，比如投射机构的最大仰角、回转机构的最大转动角度都通过硬限位块进行约束，防止程序失控时机构过位损坏。传动系统的所有齿轮、链轮啮合位置都预留了合理的侧隙，既保证传动过程顺畅无卡滞，也避免间隙过大导致的传动回差影响投射精度与行走定位精度，所有转动副都采用标准轴套配合，减少转动过程中的摩擦阻力，降低电机负载。

　　在功能拓展性上，框架上部预留了多组通用安装孔位，可根据不同分站赛的任务需求快速加装功能组件，比如物料拾取的机械爪、防守用的挡杆结构，不需要对主框架进行大规模改动，仅需通过标准紧固件即可完成拓展组件的装配。传感器安装位分布在框架的前后及上部区域，可根据实际需求安装距离传感器、视觉传感器等检测元件，安装位的孔位兼容常用的竞赛传感器安装尺寸，不需要额外制作转接件即可完成固定。整体结构没有冗余的设计部件，每一处型材的长度、每一个支撑件的位置都经过受力校核，在保证结构强度满足对抗需求的前提下尽可能减轻整机重量，为电池、电机以及功能组件预留足够的重量配额，避免出现赛前检录超重的问题。
