摄像机专用快装式三脚架连接适配结构

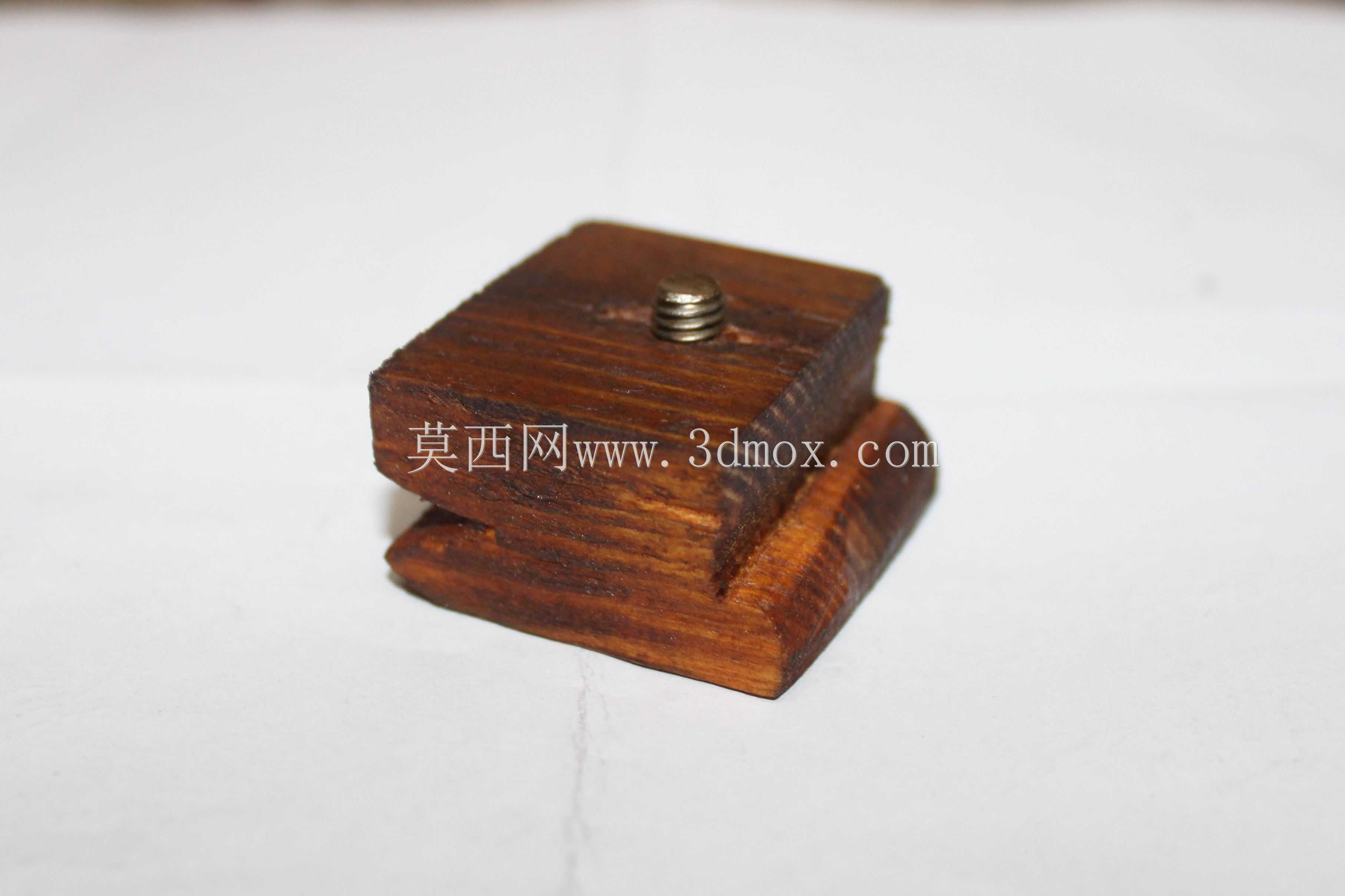

　　在户外纪实拍摄、演播室固定机位录制、工业设备视觉检测机位部署等场景中，摄像机与三脚架的连接可靠性、拆装效率直接影响作业节奏，这款适配结构正是针对常规三脚架快装板与部分摄像机底部安装位不匹配的痛点设计。从实际使用场景来看，不少老旧型号摄像机、改装过外置电池模块的摄像设备，底部标准1/4英寸螺孔位置会被附加结构遮挡，或是原厂快装板咬合深度不足，长时间俯仰拍摄时容易出现机位滑移，这款适配结构通过垫高咬合面、重新匹配安装孔位的方式，填补了设备与三脚架之间的安装间隙。设计过程中首先考虑的是安装边界约束，适配结构的上表面完全贴合摄像机底部的橡胶蒙皮弧度，避免硬接触刮伤设备外壳，接触区域做了微倒角处理，不会卡入摄像机电池仓的开合缝隙；

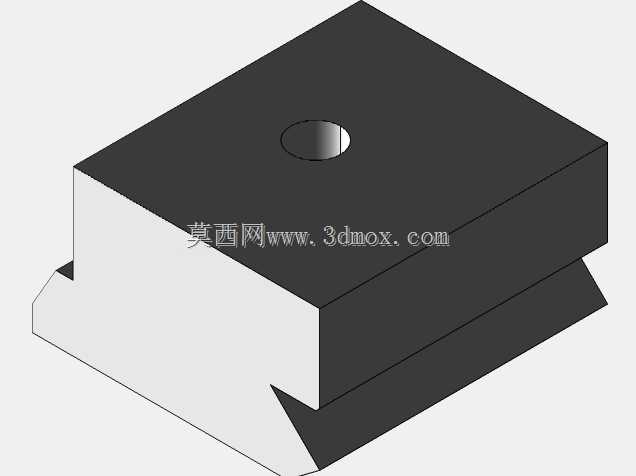

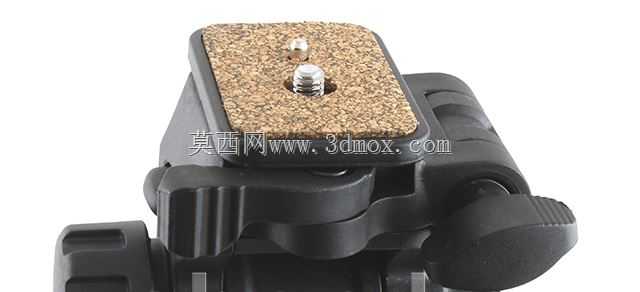

　　下表面则完全匹配常规三脚架快装座的卡槽尺寸，两侧的卡位凸缘宽度控制在标准快装板的公差范围内，推入快装座时不会出现卡滞，锁紧后横向、纵向的旷量控制在0.1mm以内，长焦端拍摄时不会因为连接间隙产生画面抖动。功能特性上，这款适配结构采用居中受力的布局，螺孔位置正对摄像机的重心投影线，安装后不会出现头重脚轻的倾斜问题，即使搭载大光圈变焦镜头，三脚架的云台调平后也不会出现缓慢低头的情况；结构本身的厚度经过多轮验证，既不会因为过薄导致锁紧时受力开裂，也不会因为过厚抬高设备重心，影响三脚架整体的抗风稳定性，在户外三级风环境下架设长焦设备，机位偏移量远小于常规薄款快装板的表现。从结构设计思路来说，没有采用一体化金属切削的方案，

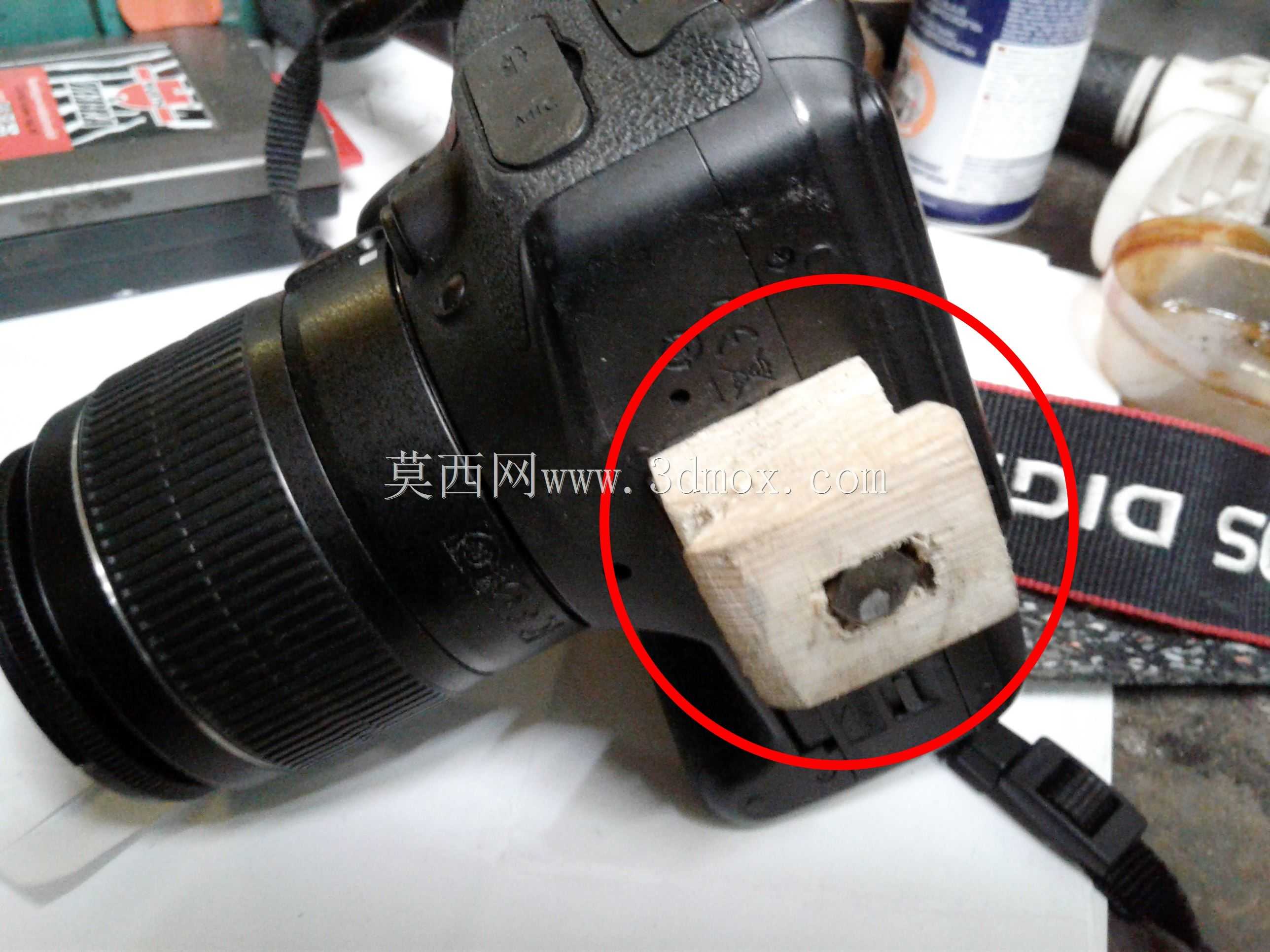

　　而是优先考虑接触阻尼，与摄像机接触的面预留了贴装防滑橡胶垫的凹槽，安装后橡胶垫被压缩0.2mm左右，既可以增大摩擦力防止设备转动，也能避免金属硬接触磨花摄像机底部的漆面；中间的锁紧螺孔内嵌了金属螺纹套，即使反复拆装也不会出现滑牙问题，外围的结构主体采用轻质高强度材质，整体重量控制在很低的水平，不会给三脚架云台增加额外的负重负担。实际安装时，不需要额外改装摄像机或者三脚架，只需要先将适配结构通过底部卡位固定在三脚架快装座上，再将摄像机对准适配结构上的螺孔锁紧即可，拆装流程和使用原厂快装板完全一致，不需要额外的操作步骤，适配结构的侧面还预留了手腕带挂孔，在移动机位时可以将手腕带挂在适配结构上，即使手滑没握住摄像机，

　　也不会出现设备坠落的风险。针对不同使用场景的适配性，这款结构的安装孔位做了长槽设计，可以在小范围内调整摄像机的前后位置，方便使用者根据搭载的镜头重量调整重心位置，不管是搭载短焦定焦镜头还是长焦变焦镜头，都能将重心调整到云台的回转中心位置，调整云台角度时的阻尼手感更加均匀，不会出现某一个方向特别沉的情况。在工业视觉检测的场景中，这款适配结构还可以用来将工业相机固定在常规摄影三脚架上，不需要采购专用的工业相机支架，就能快速搭建临时检测机位，调整拍摄角度和高度的效率比专用支架更高，适合小批量多工位的柔性检测场景使用。
