旋转闸门用FLEX F500传感驱动装置结构

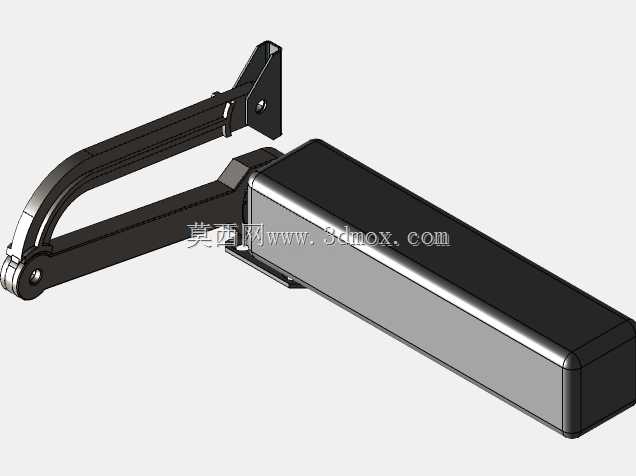

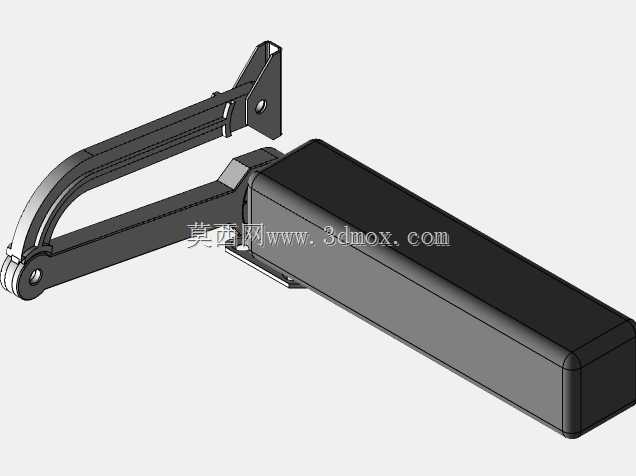

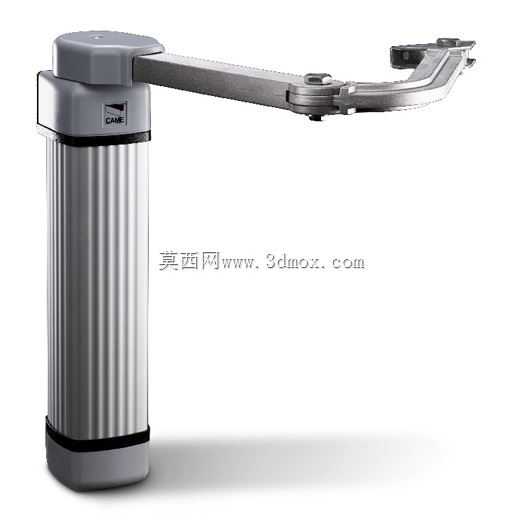

　　在人行通道管控场景中，旋转闸门的运行平顺度、定位精度直接决定通行体验与设备使用寿命，这套FLEX F500装置是配套摆臂式旋转闸门的核心驱动传感一体化部件，日常承担闸机摆臂的动力输出、位置反馈、到位锁定的核心功能，区别于传统闸机分散布置的电机、编码器、限位组件，该装置将动力单元、传感检测模块、摆臂连接结构做了高度集成化设计，能大幅减少闸机内部的布线与装配工序，降低现场安装的调试难度。从结构设计逻辑来看，装置主体采用竖置柱状的动力舱布局，外壳带竖向加强筋结构，一方面提升壳体的抗形变能力，避免长期户外使用受温差、外力挤压出现壳体变形卡滞内部传动件的问题，另一方面竖向筋条能引导表面积水自然滑落，适配半户外通道闸机的使用环境，

　　减少雨水渗入内部电路的风险。动力舱顶部延伸出多段铰接式摆臂连接结构，每段铰接处都设置了阻尼限位结构，既可以根据闸机的安装高度、通道宽度调整摆臂的伸展角度，适配不同规格的闸机门框安装边界，也能在摆臂受外力冲撞时提供一定的缓冲余量，避免刚性冲击直接损坏内部传动齿轮。摆臂末端的连接座做了快装式卡槽设计，现场装配时不需要额外打孔定位，直接将闸杆卡入卡槽后拧紧紧固螺钉即可完成闸杆固定，能缩短现场施工的装配周期。从安装边界尺寸来看，竖置动力舱的直径控制在常规闸机立柱的兼容尺寸范围内，不需要对现有标准闸机的立柱结构做额外改造就能直接替换安装，整体安装高度适配市面主流1.2米到1.4米的人行通道闸机高度要求，摆臂的水平伸展长度覆盖单通道0.

　　6米到0.9米的通行宽度需求，不需要额外裁切摆臂就能适配不同宽窄的通道场景。装置内部的传感模块集成了转角检测、到位反馈、堵转检测三重功能，当闸机收到通行指令时，动力单元驱动摆臂转动，传感模块实时反馈摆臂的转动角度，控制板可以根据反馈数据调整动力输出的转速，在摆臂即将到达开/关到位位置时自动降低转速，实现缓启缓停的运行效果，避免摆臂快速启停产生的撞击噪音与结构冲击；当出现人员闯闸、摆臂被异物卡滞的情况时，堵转检测功能会在毫秒级触发动力切断信号，避免电机持续堵转烧毁，同时给闸机控制系统发送异常告警信号。在实际选型应用中，这套装置既可以配套新建的摆闸设备做整机装配，也可以作为老旧闸机的升级替换部件，解决传统闸机驱动部件分散、调试复杂、

　　故障率高的问题，针对写字楼、园区、景区、车站等不同通行频次的场景，装置的传动结构做了耐磨强化处理，铰接处的轴套采用自润滑材质，长期使用不需要定期加注润滑脂，能降低后期运维的工作量。设计阶段针对闸机常见的夹人、撞杆问题，在摆臂的传动链路中设置了过载脱扣结构，当摆臂受到超过阈值的横向冲击力时，传动链路会自动脱开，避免冲击力传递到内部齿轮组造成断齿故障，冲击力消失后只需要手动将摆臂复位到正常位置就能恢复正常使用，不需要拆解设备更换损坏零件。从三维建模的角度来看，该模型还原了装置的外部装配关系、铰接点的活动范围、安装孔位的定位尺寸，结构设计人员可以直接将该模型导入闸机整体装配中，做安装干涉检查、摆臂运动轨迹仿真，提前验证不同安装角度下摆臂的活动范围是否会与闸机外壳、周边护栏产生干涉，减少实物试装阶段的整改次数。
