等边角钢型TM3导线安装支撑构件

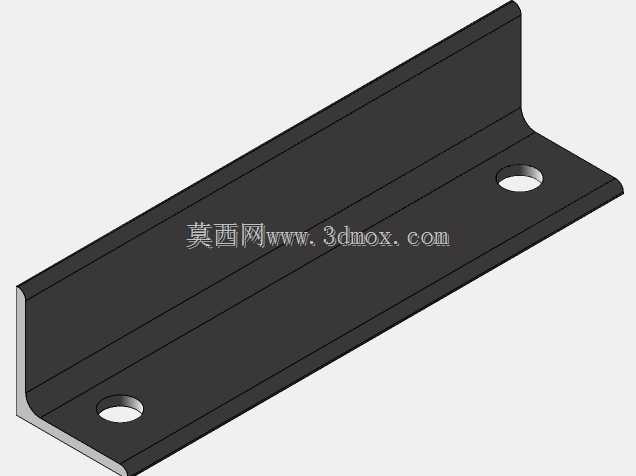

　　在工业电气布线、设备内部走线以及低压配电柜体的装配场景中，这类L型等边角钢形式的导线支撑构件，是用来规整导线走向、承托线束重量、避免线缆与设备锐边直接接触磨损的常用结构件。不同于常规市售标准角钢，这款构件的截面尺寸做了适配小空间布线的优化，两个翼缘的宽度控制在适配TM3规格导线束排布的范围，既不会因为翼缘过宽占用过多柜内安装空间，也不会因为宽度不足导致多根导线排布时出现滑脱、偏移的问题。从结构设计的角度看，构件整体采用等厚度的金属板材弯折成型，弯折处做了小半径的圆角过渡，没有尖锐的折边棱角，能避免安装过程中划伤导线绝缘层，也能减少施工人员被锐边割伤的风险。构件的两个平直翼缘面都保持了较高的平面度，没有明显的翘曲变形，

　　不管是采用螺栓固定、焊接固定还是卡扣卡接的安装方式，都能保证和安装基面的贴合度，不会出现安装后构件倾斜、晃动的问题。在实际使用场景中，这类支撑构件往往会沿着导线的排布走向间隔布置，相邻两个构件的间距根据导线束的总重量做调整，对于重量较大的粗线径线束，间距控制在300到400毫米之间，就能保证线束不会因为自重出现下垂、弯折过度的问题，避免导线内部铜芯因为长期弯折出现疲劳断裂的隐患。设计这类构件的时候，首先要考虑的是安装边界的适配性，构件的总长度可以根据现场的布线需求做裁切，不需要额外做复杂的二次加工，翼缘上预留的固定孔位采用等间距排布，不管是和C型安装导轨配合，还是直接固定在柜体的安装梁上，都能快速对齐孔位，减少现场安装的调整工作量。

　　构件表面做了发黑防锈处理，在相对潮湿的车间环境或者柜体内部的封闭环境中，能有效延缓锈蚀的速度，延长构件的使用寿命，同时黑色的表面处理也不会产生反光，在设备内部的检修场景中不会因为光线反射影响检修人员的视线。不同于塑料材质的走线槽，这种金属材质的支撑构件能承受更高的环境温度，在靠近发热元器件的布线位置，不会因为高温出现变形、老化变脆的问题，适配的工作温度范围更宽，从零下二十度的低温仓储环境到八十度的设备内部高温环境，都能保持结构强度的稳定。在三维建模的过程中，这类构件的建模重点在于弯折处的圆角处理和翼缘的平面度控制，不需要做过多的复杂曲面，重点是保证截面尺寸的准确性，因为这类构件往往需要和其他安装配件做配合，如果截面尺寸出现偏差，

　　就会导致配套的卡扣、固定件无法正常安装。另外，构件的棱边都做了微小的倒角处理，虽然这个细节在整体模型中占比很小，但在实际生产中，这个倒角能去除板材剪切后的毛刺，是提升产品实用性的关键细节。在设备选型的时候，选用这类构件需要提前核算需要承托的导线总重量，根据重量选择对应厚度的板材，避免因为板材过薄导致构件受力后出现弯折变形，失去支撑作用；同时也要确认安装位置的空间尺寸，保证构件安装后不会和其他元器件、运动部件产生干涉，尤其是在有运动部件的自动化设备内部，要预留足够的安全距离，避免设备运行过程中运动部件刮蹭到支撑构件或者导线束。这类构件虽然属于电气安装中的小型辅件，但却是保证布线规整、提升设备电气可靠性的重要组成部分，很多设备出现的线路故障，往往就是因为布线时没有采用合适的支撑构件，导致导线长期被锐边磨损、或者长期下垂弯折导致绝缘层破损、铜芯断裂，合理选用这类支撑构件，能有效降低这类故障的发生概率，提升设备整体的运行稳定性。
