工业用扁平式真空吸盘结构设计

　　在自动化产线的物料搬运环节，真空吸盘是应用极广的末端执行部件，这款扁平结构的真空吸盘，主要针对平整光滑表面的工件抓取场景设计，常见于电子元器件搬运、玻璃板材上料、包装盒体转运、薄型金属片移送等工位，相比带褶皱的波纹吸盘，扁平结构的吸盘在接触刚性平整工件时，吸附响应速度更快，垂直方向的抗拉扯稳定性更强，不会因为工件自身重量产生吸盘形变导致的吸附偏移。

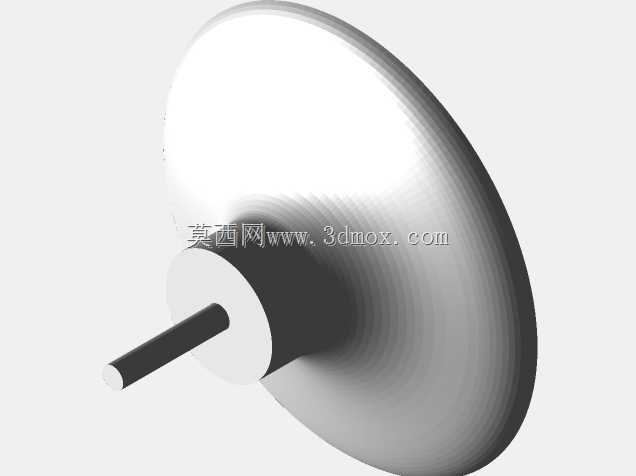

　　从结构设计逻辑来看，这款吸盘采用大直径薄型盘体加中心气嘴的布局，盘体边缘做了圆弧过渡处理，当吸盘接触工件表面时，边缘能快速形成密封环带，避免真空建立过程中出现漏气泄压的问题。中心的气嘴采用直插式结构，可直接对接标准规格的气动气管，气嘴根部做了加厚凸台设计，和盘体的连接位置做了圆弧过渡，避免长期反复插拔气管或者吸附拉扯时出现根部断裂的问题，这个细节在实际产线应用中非常关键，很多吸盘的失效都出现在气嘴和盘体的连接位置，加厚过渡能大幅提升部件的耐疲劳寿命。

　　盘体的整体外形为圆盘状，薄型设计的优势在于吸附工件后，吸盘自身占用的垂直空间更小，对于安装空间受限的紧凑工位适配性更好，比如在多吸头阵列排布的大面积板材抓取场景中，薄型盘体不会因为自身高度过高导致相邻吸盘出现干涉，同时盘体的盘面平整度经过优化，和工件接触时的密封面宽度均匀，即使工件表面存在轻微的平整度误差，也能依靠盘体材料的自身形变完成密封，不会出现局部漏气导致吸附力不足的问题。

　　从安装边界来看，这款吸盘的安装仅需对接中心气嘴的气路即可，不需要额外的安装支架固定盘体，气嘴的外径适配常规的气动快插接头，安装时只需将气管插入气嘴，确认气路密封后即可投入使用，拆卸维护时直接拔出气管就能更换吸盘，不需要拆解其他周边部件，能大幅缩短产线维护的停机时间。盘体的直径尺寸适配常规中小型平整工件的抓取需求，单吸盘的吸附力可满足常规重量的工件移送，若需要抓取更大重量的工件，可采用多吸盘阵列排布的方式，通过均布的吸盘共同提供吸附力，保证工件移送过程中的稳定性。

　　在实际功能特性上，这款吸盘的真空建立行程短，当盘体接触工件表面后，仅需极小的下压量就能完成边缘密封，快速建立额定真空度，对于高速运转的自动化产线来说，更短的真空建立时间意味着更高的工位节拍，能有效提升整线的生产效率。同时扁平结构的吸盘在横向受力时的抗滑移能力更强，当工件移送过程中出现横向加速或者减速时，吸盘和工件之间不会因为横向剪切力出现相对位移，避免工件移位掉落的风险。

　　设计过程中针对盘体的形变特性做了优化，盘体的厚度从中心到边缘呈渐变趋势，中心位置厚度更大，保证和气嘴连接的结构强度，边缘位置厚度更薄，提升和工件表面的贴合度，这种渐变厚度的设计既保证了整体结构强度，又兼顾了密封贴合的柔性，避免了等厚度盘体存在的中心强度不足或者边缘过硬密封不良的问题。在实际选型应用中，这类扁平吸盘不适合吸附表面存在明显凹凸结构或者弧度较大的工件，仅针对表面平整光滑的刚性或者半刚性工件，选型时需要根据工件的重量、表面材质、移送节拍来确认吸盘的数量和排布方式，同时匹配对应流量的真空发生器，保证真空度能稳定维持在额定区间，避免吸附失效。

　　从长期使用的角度来看，这款吸盘的结构没有多余的活动部件，不存在机械磨损的问题，失效形式主要为盘体材料老化或者边缘磨损，日常维护只需定期检查盘体边缘是否存在破损、盘面是否附着杂物即可，当出现吸附力下降时，优先清理盘面和工件表面的杂物，若仍无法满足吸附要求再更换吸盘，维护成本极低，非常适合在大批量连续生产的自动化产线上长期使用。
