轻量固定翼无人机骨架结构设计方案

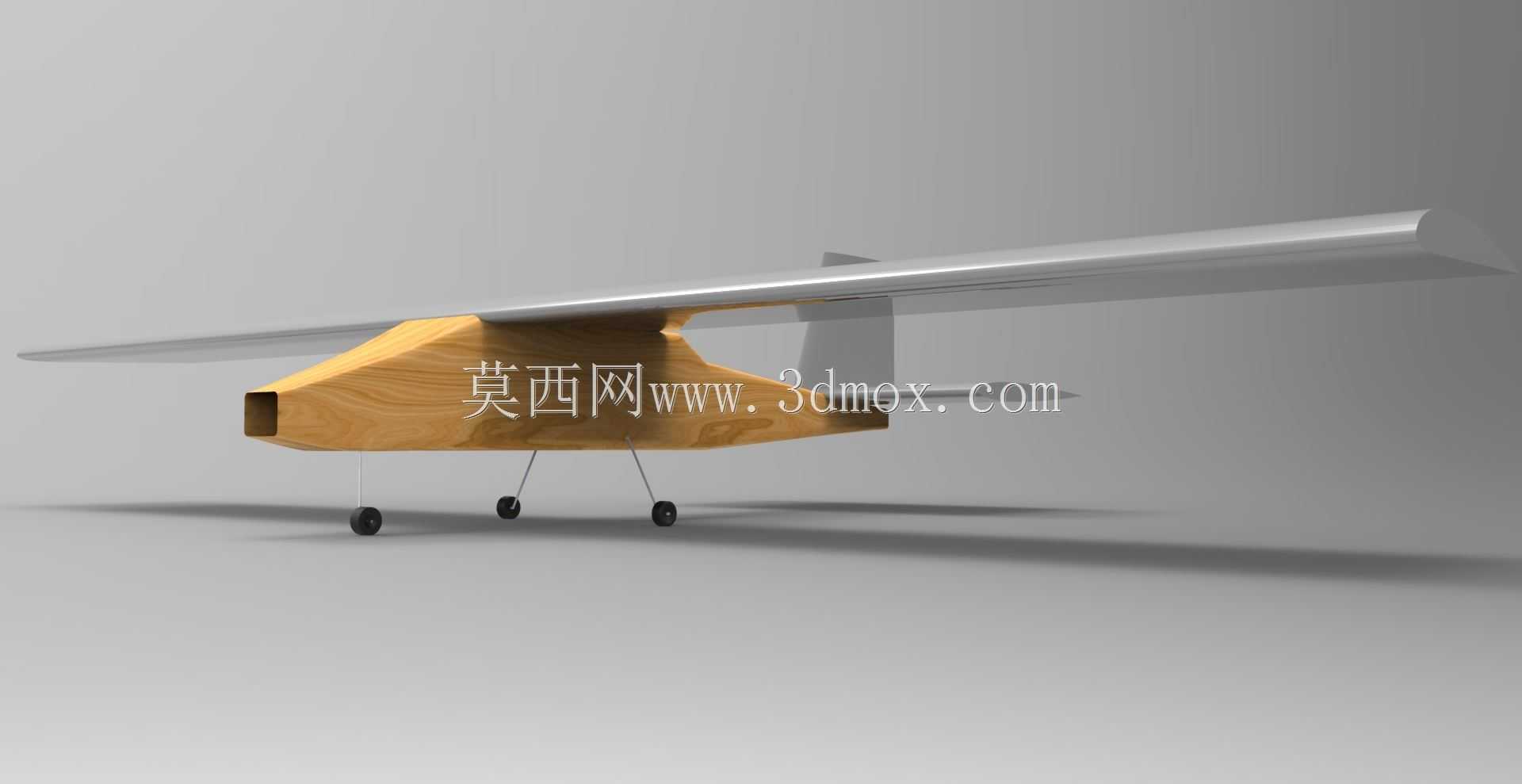

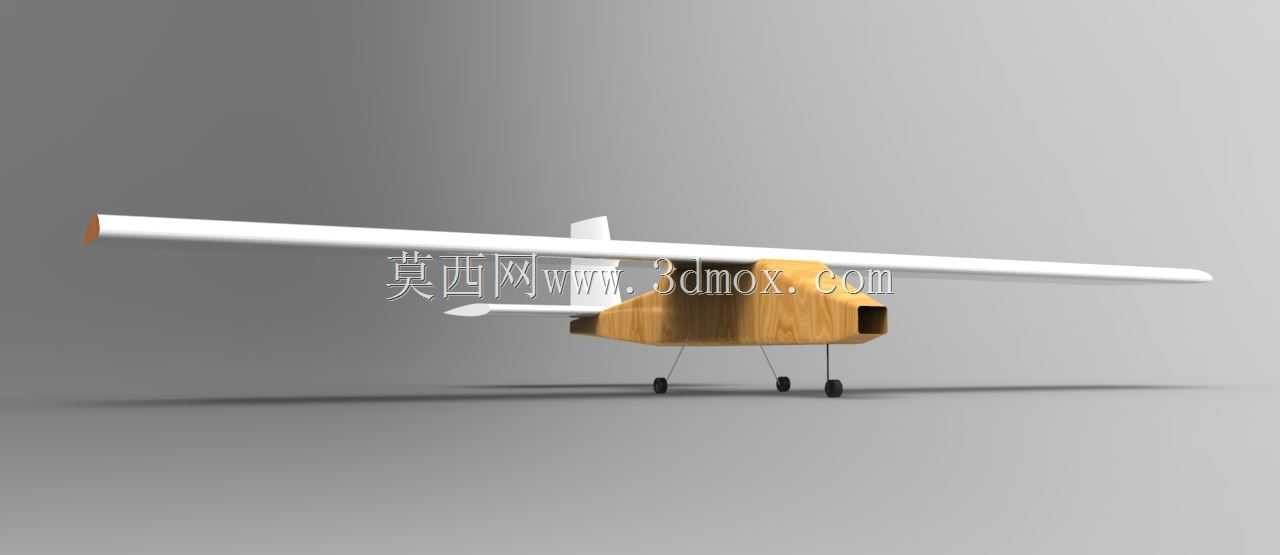

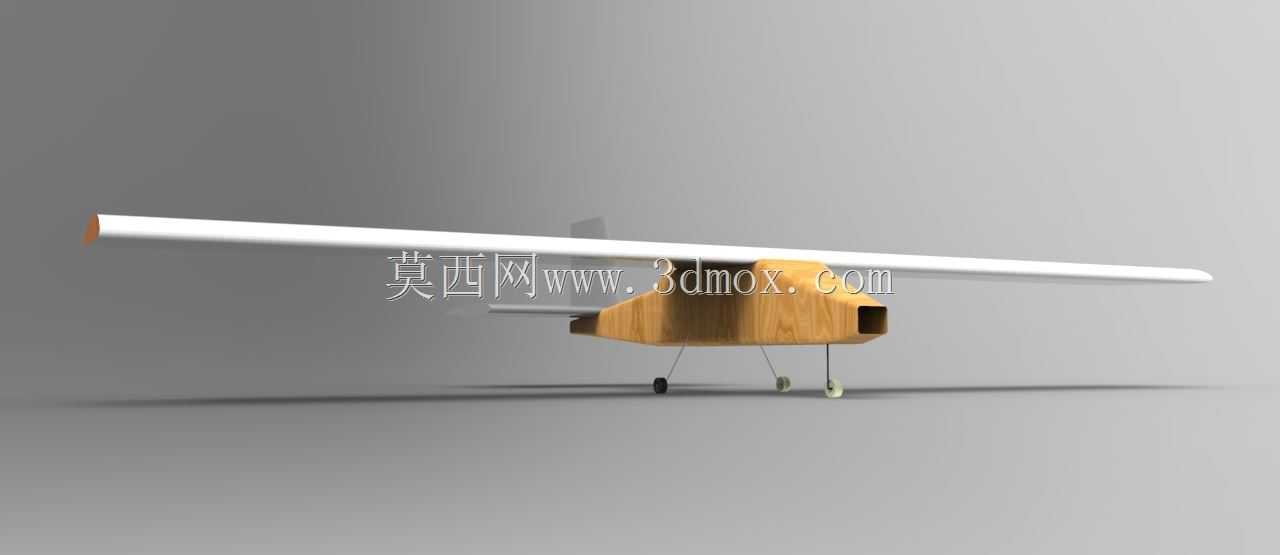

　　这套固定翼无人机的骨架结构设计，核心面向低空民用测绘、小范围农林巡检、轻载荷航测作业场景，区别于一体成型的注塑或复合材料机身，采用全桁架式镂空骨架方案，在结构强度与整机重量之间做了针对性的工程平衡。从实际作业需求出发，这类轻量固定翼无人机通常需要在100-500米低空完成连续1-2小时的巡航任务，起降条件多为野外简易平整场地，因此骨架设计首先要满足起降冲击载荷耐受要求，前起落架与主起落架的安装位直接与机身主纵梁做一体化衔接，避免额外连接件带来的应力集中问题。

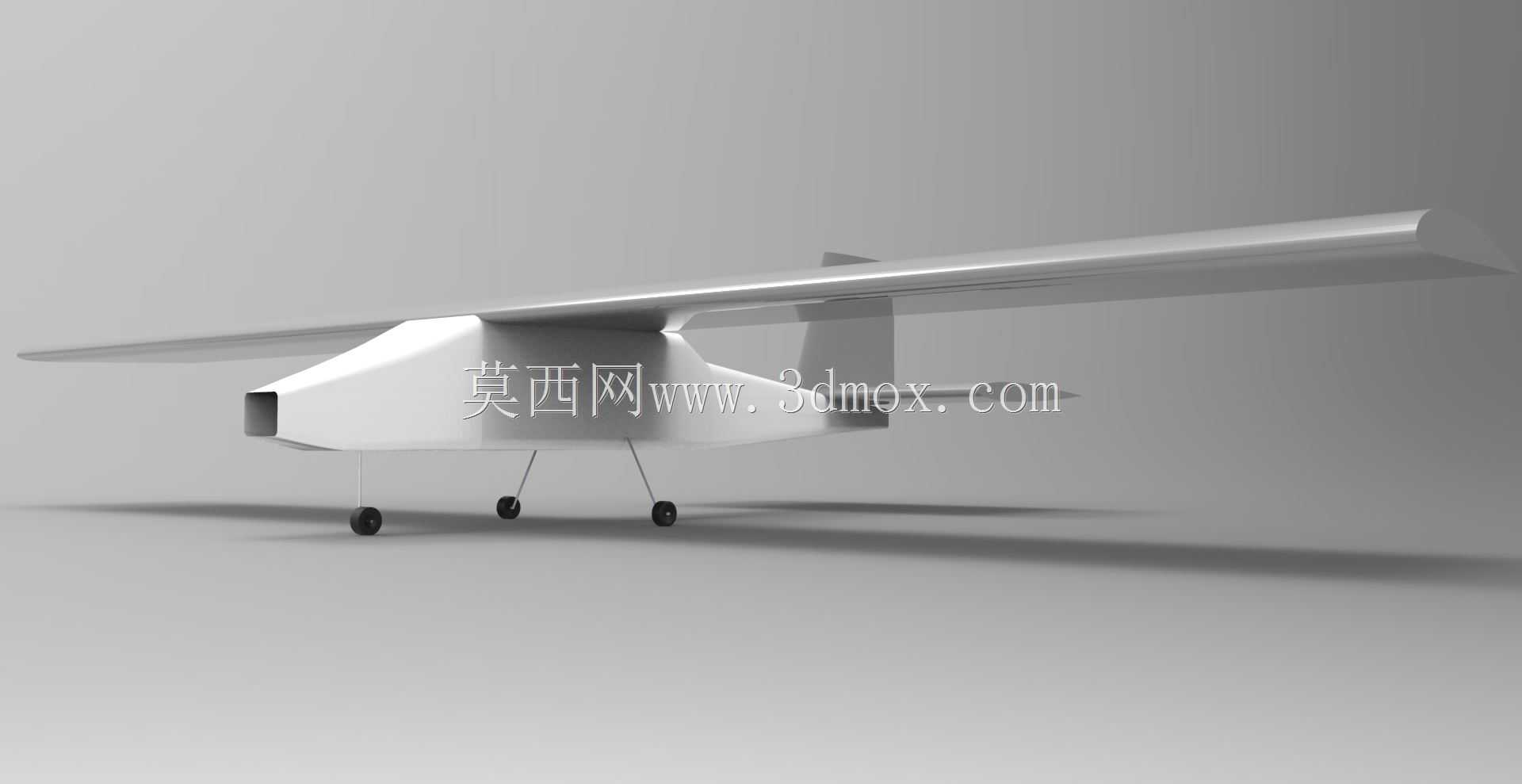

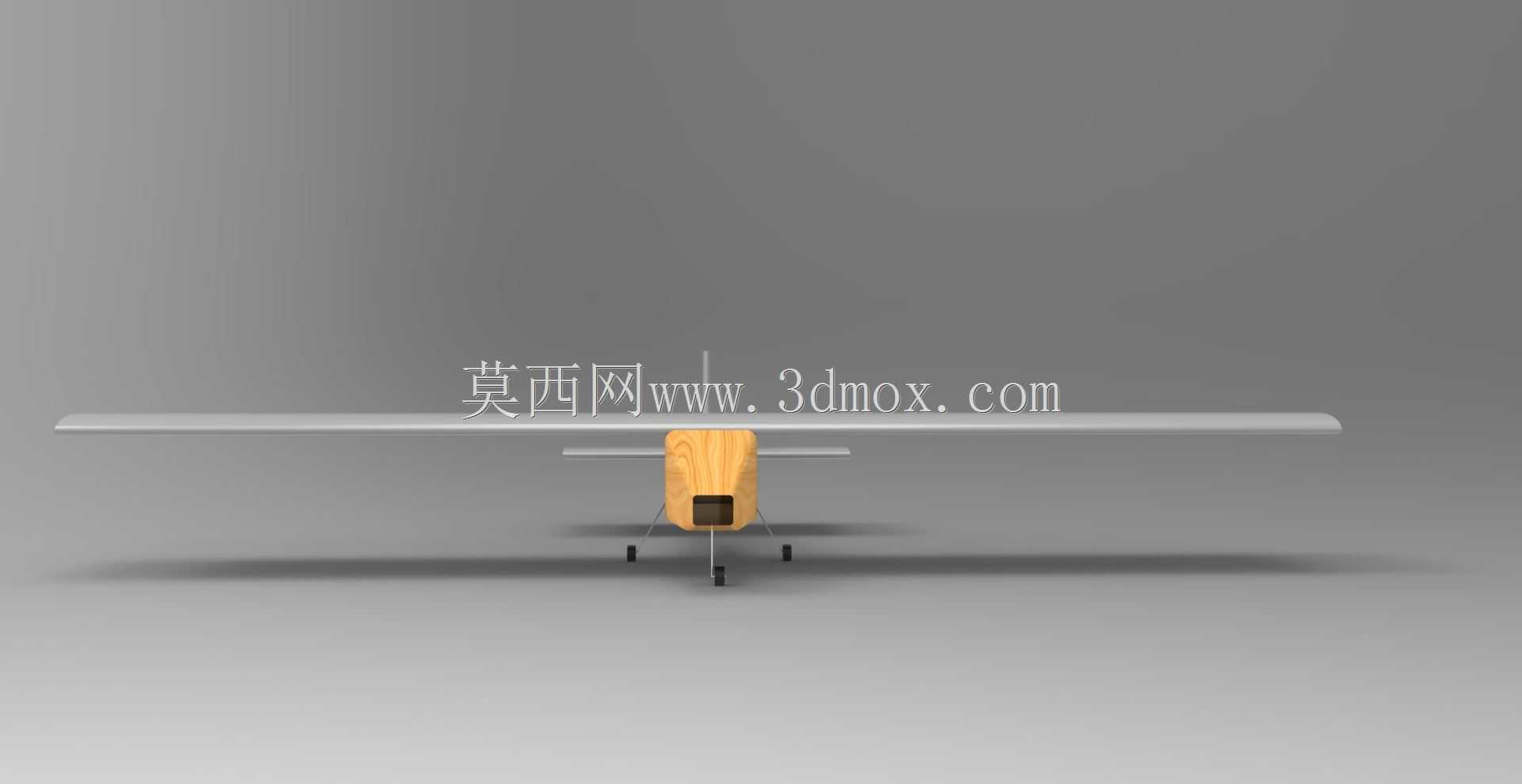

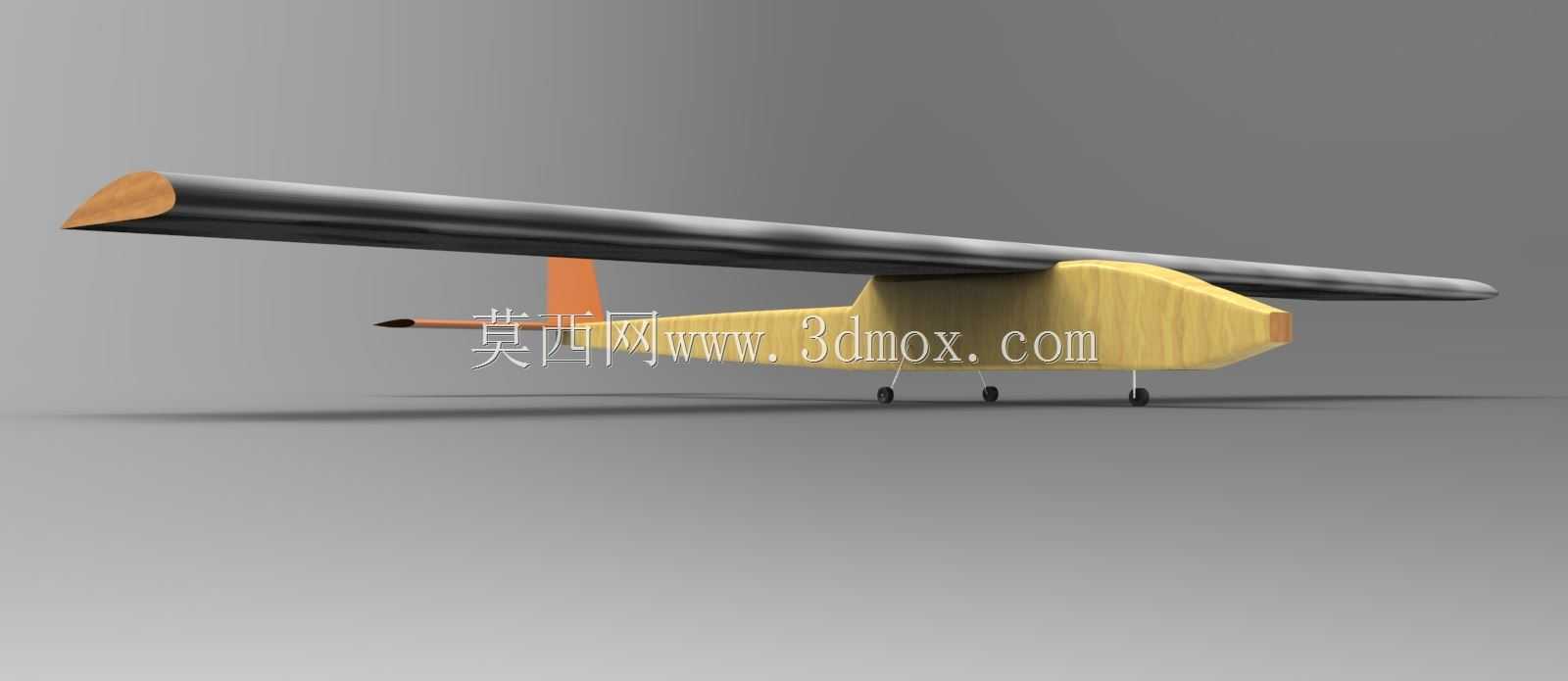

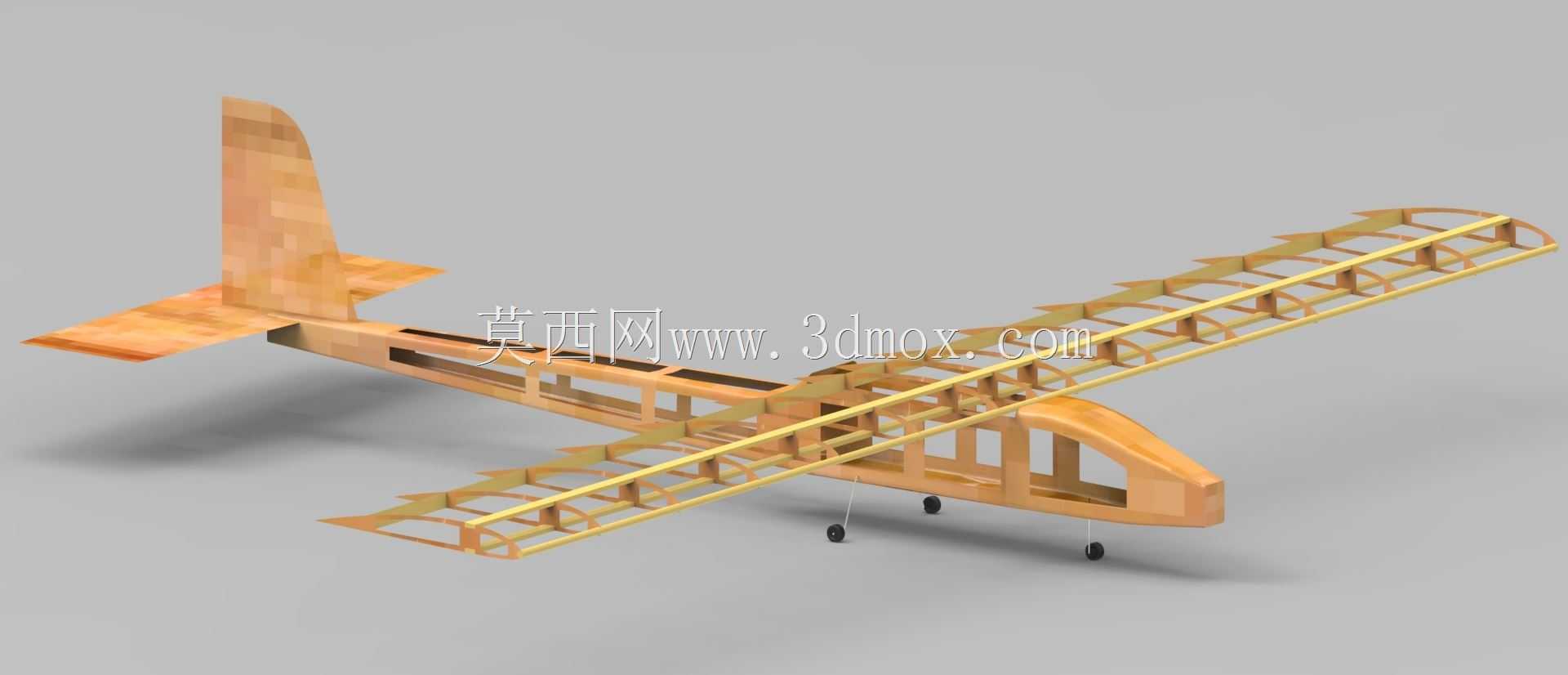

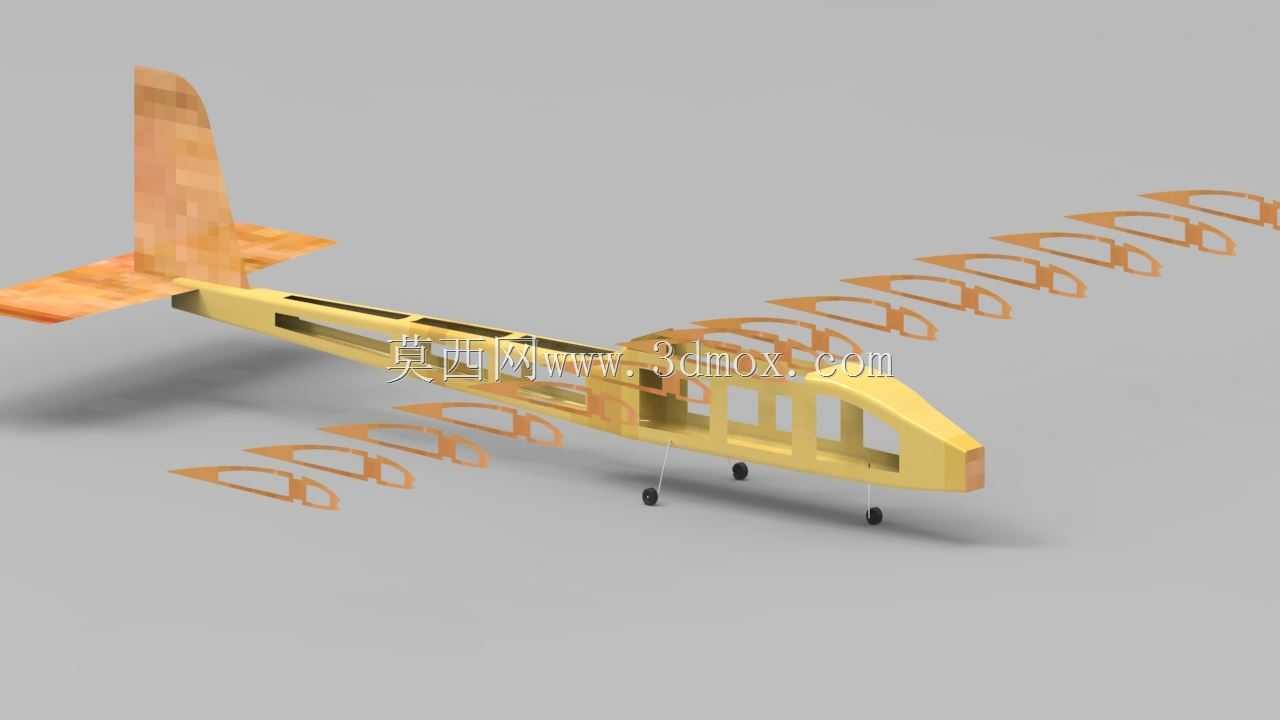

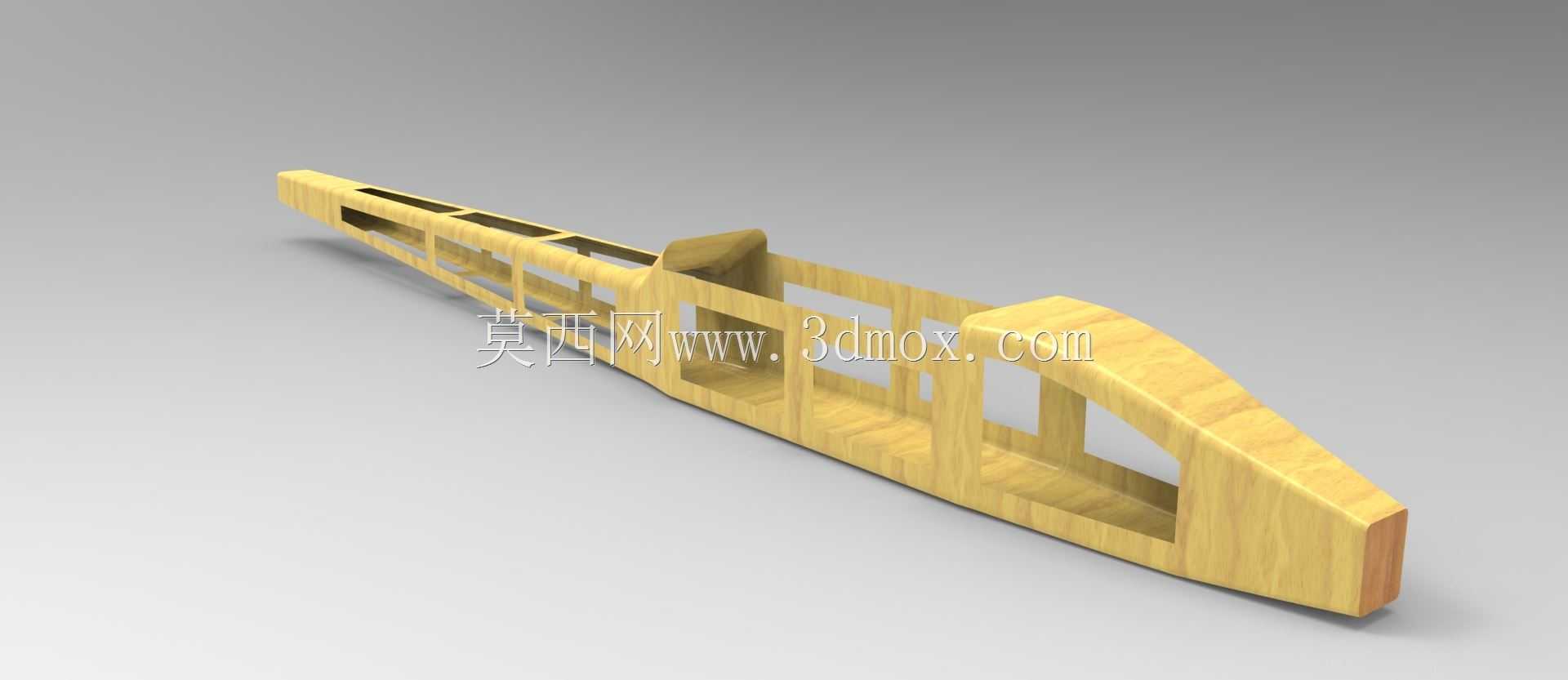

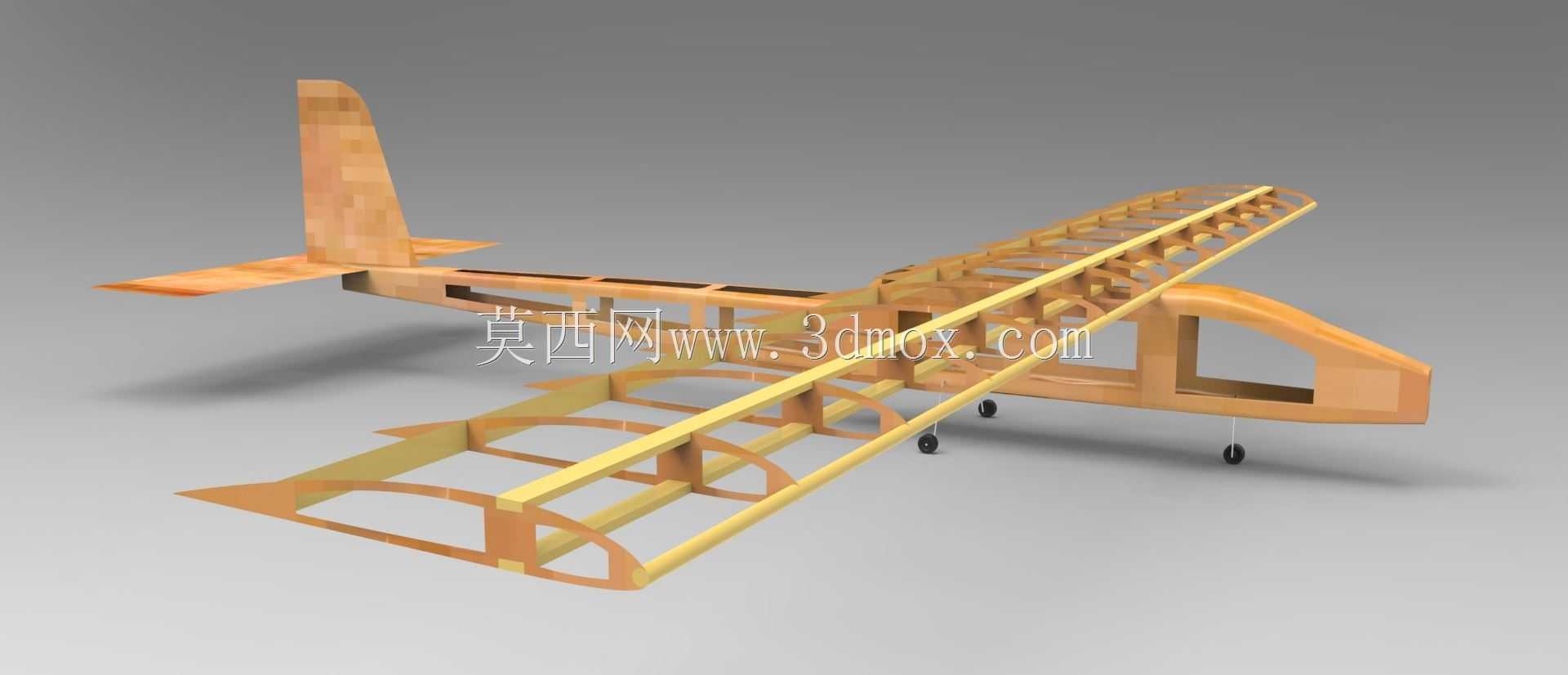

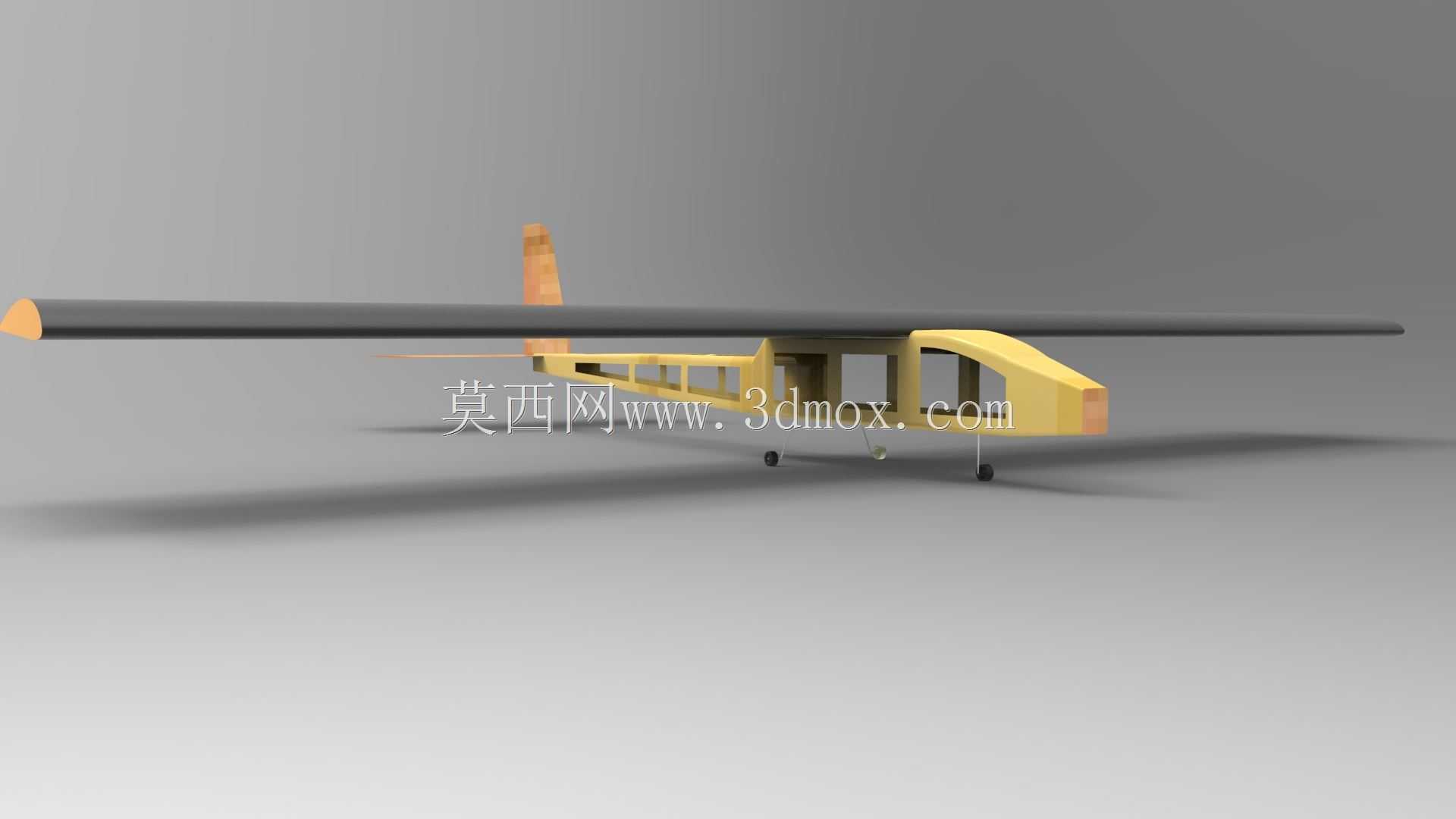

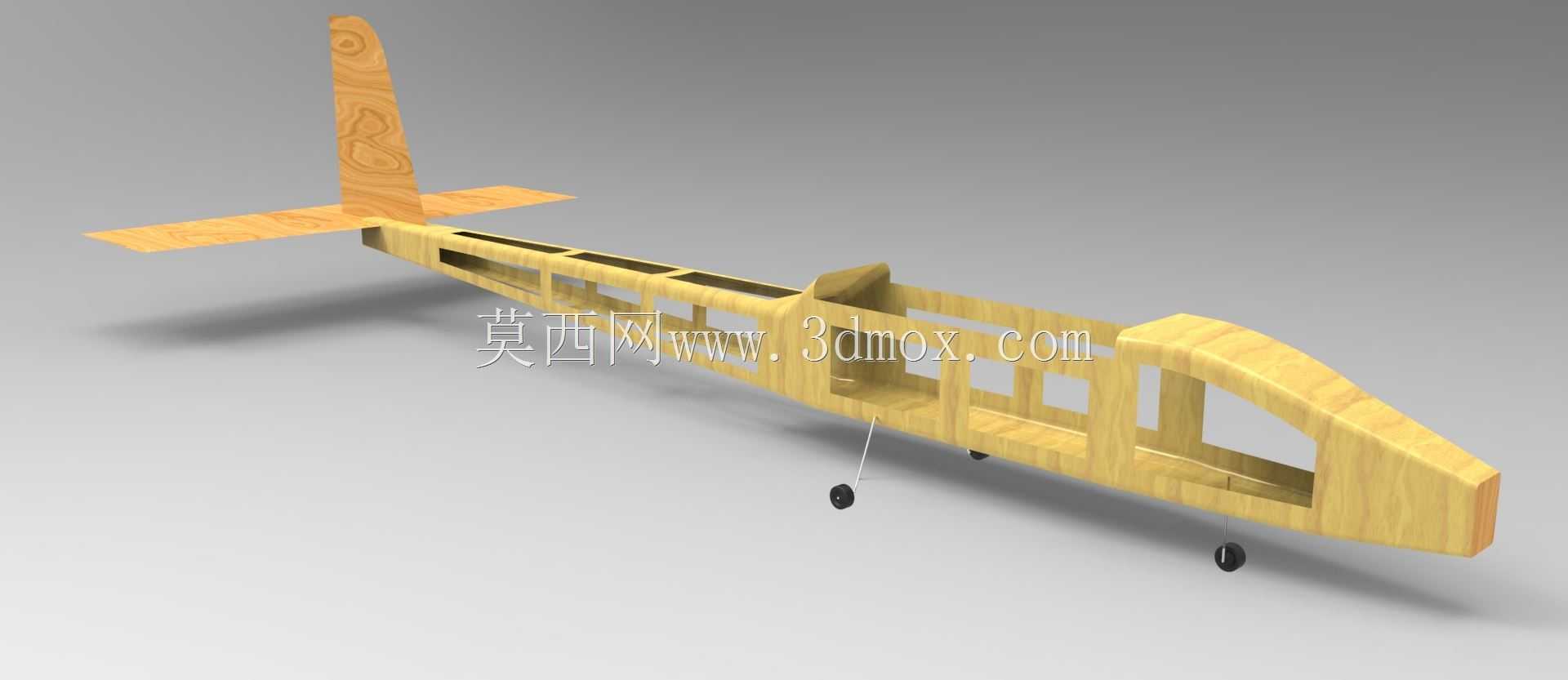

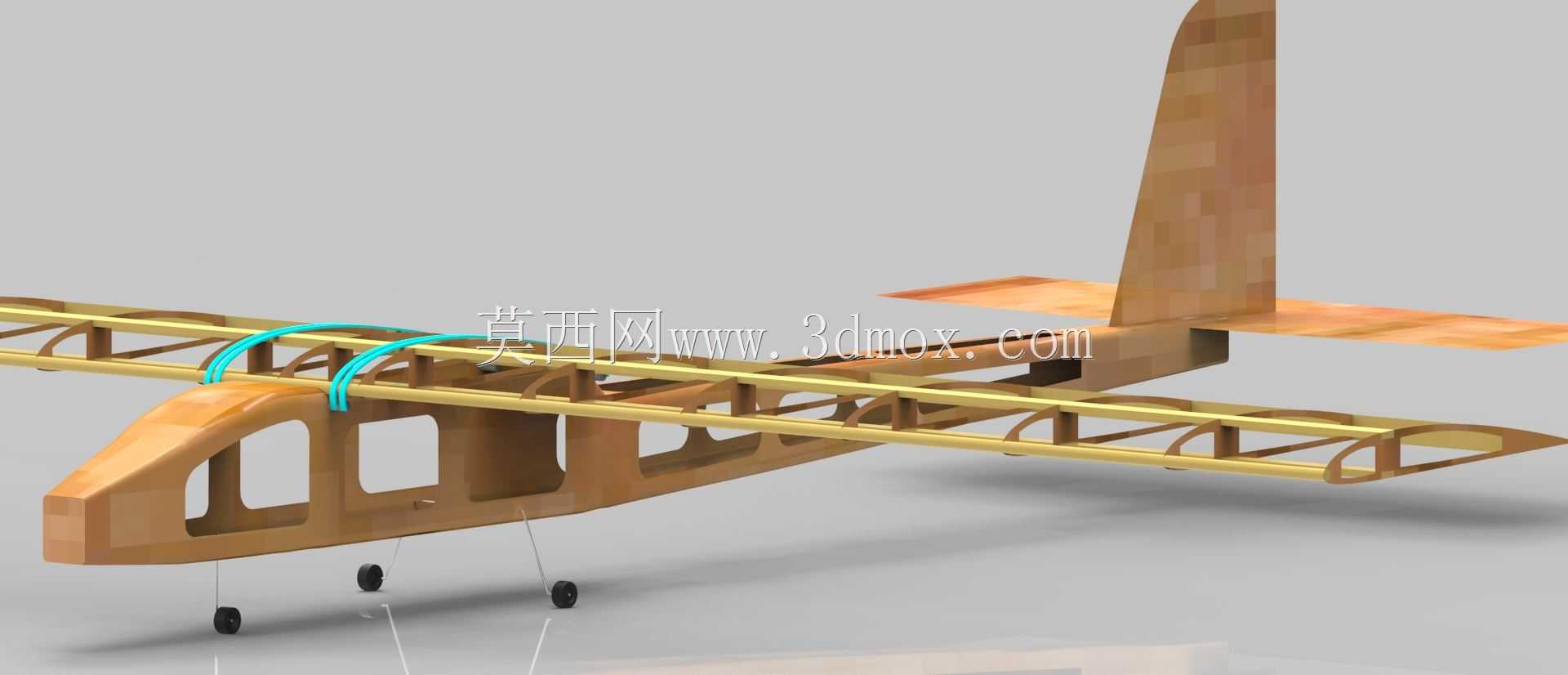

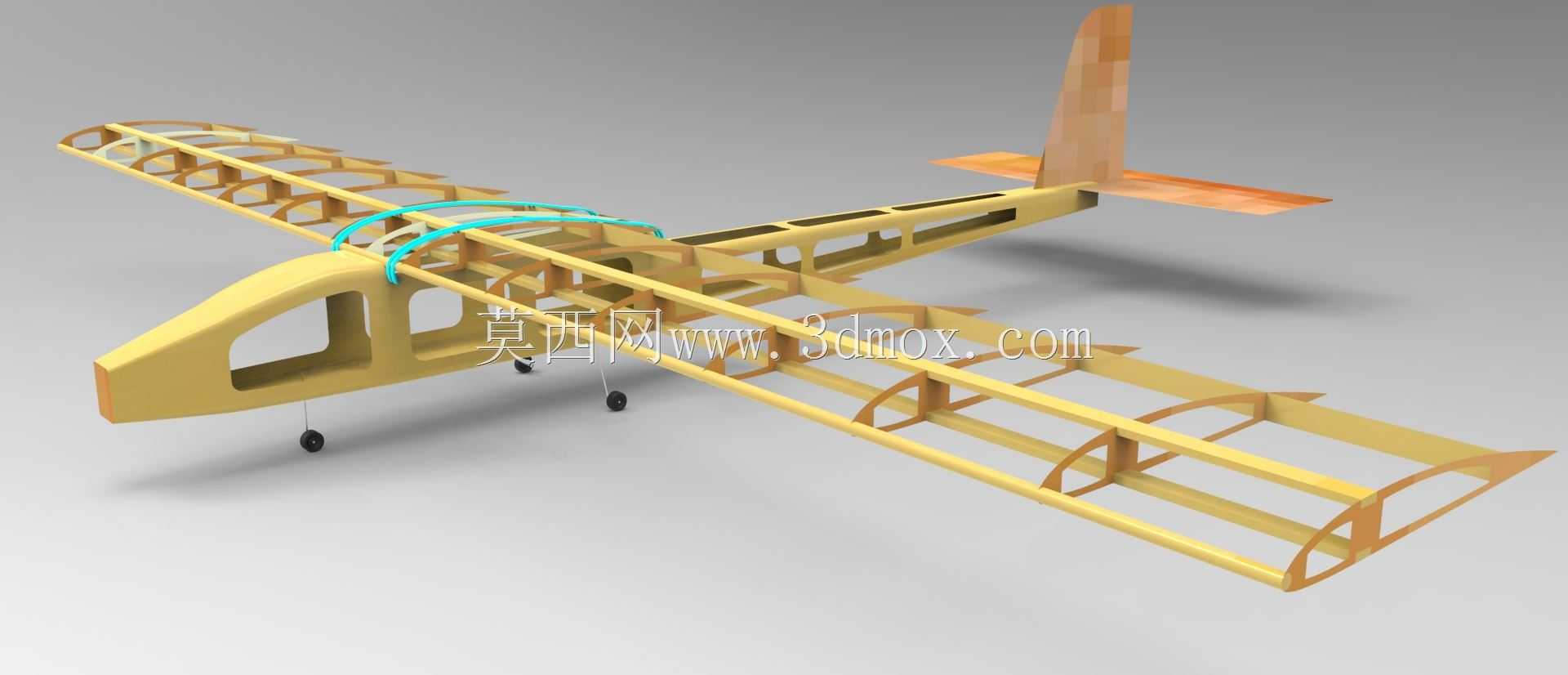

　　设计思路上摒弃了传统航模的层板拼接冗余结构，机身主承力部分采用连续纵梁搭配等间距隔框的布局，纵梁沿机身轴向贯通，从机头电机安装座一直延伸至尾翼固定段，隔框根据机身截面变化做渐变式轮廓设计，既保证机身气动外形的成型精度，又能将机翼传递的升力、尾翼的气动舵面载荷均匀分散到整个机身框架上，避免局部载荷过大导致的结构变形。机翼部分同样采用翼梁+翼肋的经典桁架结构，翼肋沿翼展方向按气动翼型的坐标点排布，预留了蒙皮粘贴的定位台阶，前缘位置做了局部加强设计，应对低空飞行时可能遇到的气流冲击、小型异物碰撞问题。

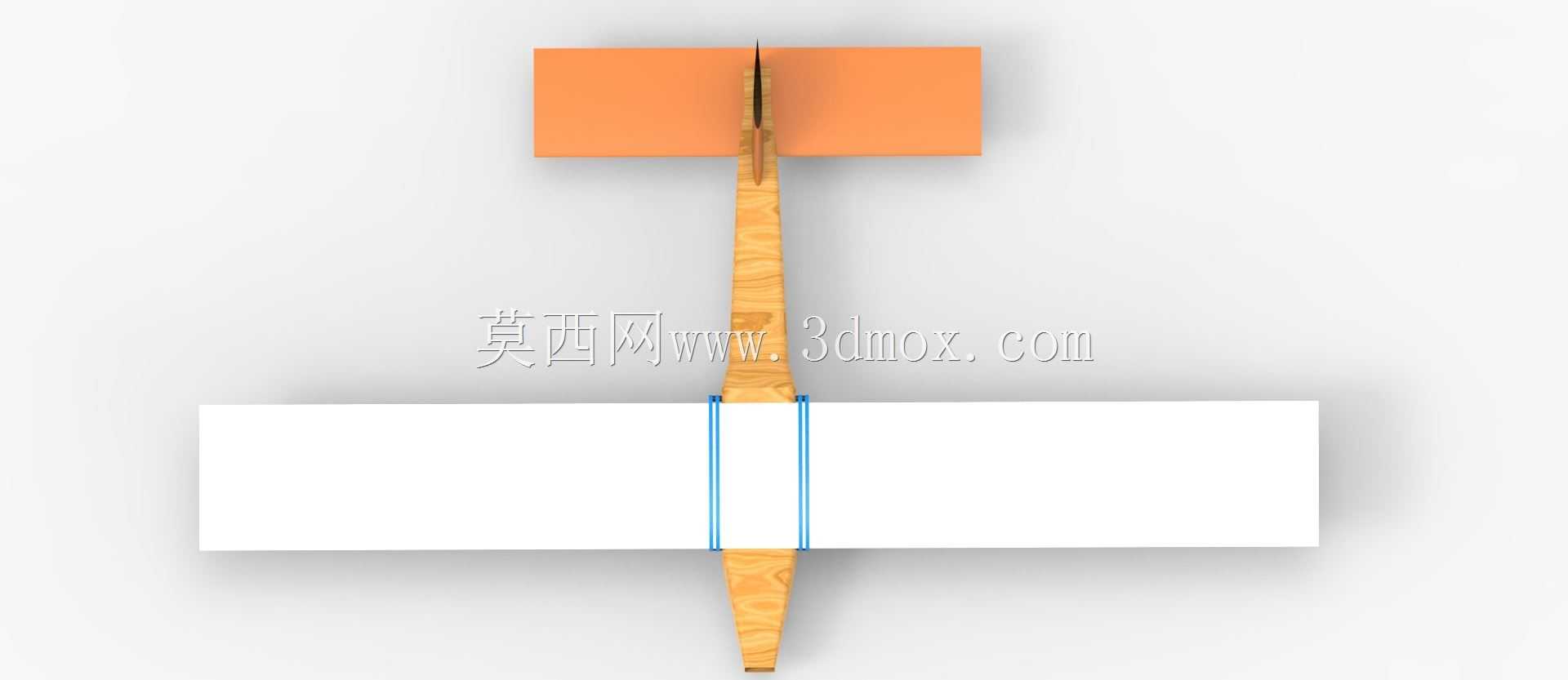

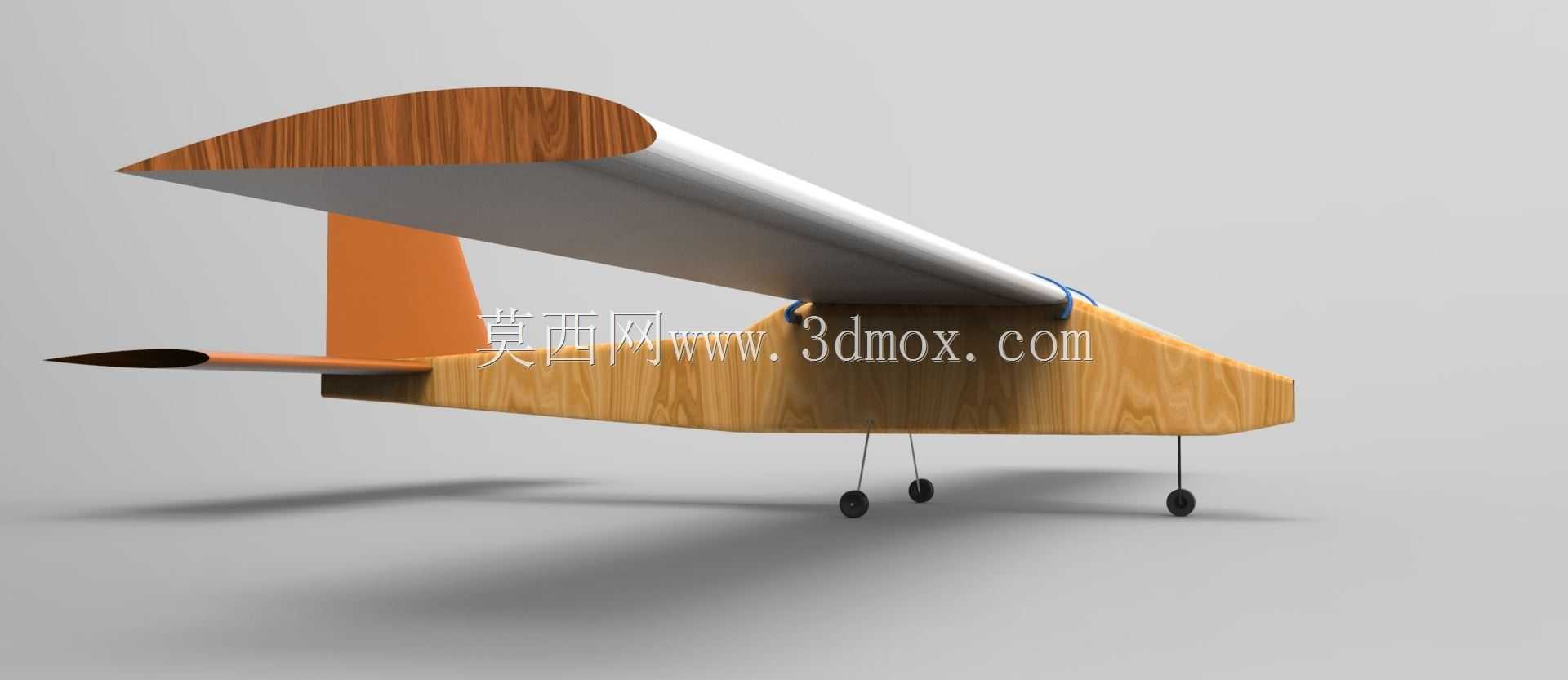

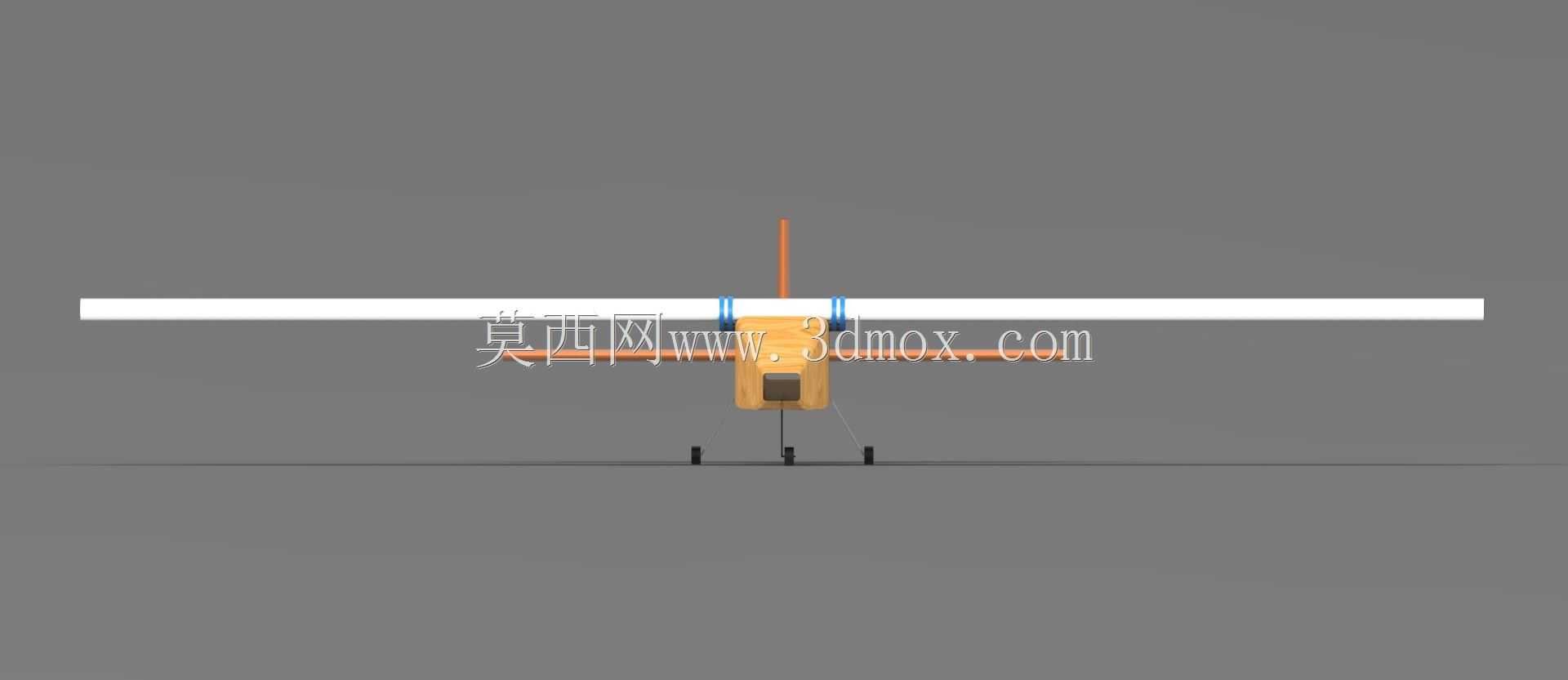

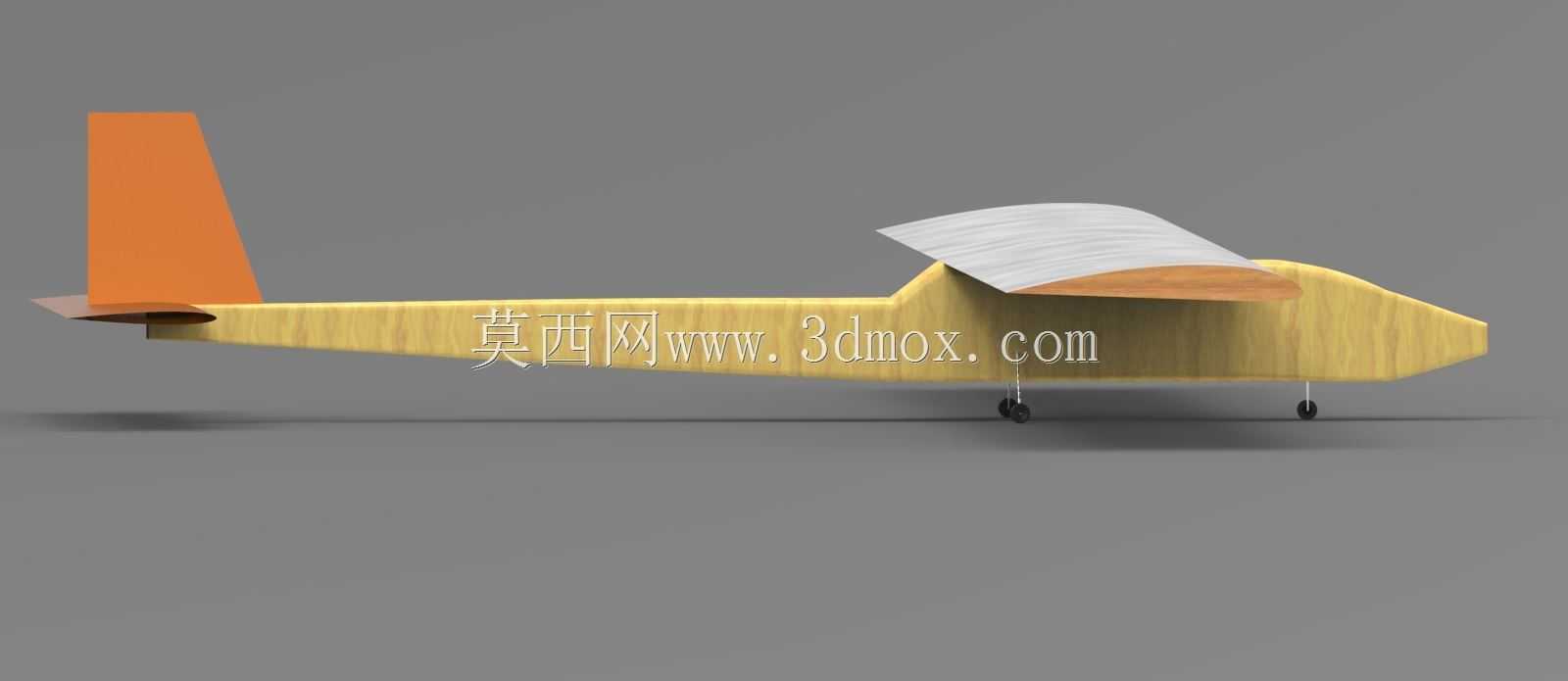

　　从安装边界来看，机头段预留了动力系统的安装空间，可适配常规的外转子无刷电机与螺旋桨组合，座舱位置的骨架轮廓预留了飞控模块、电池舱、任务载荷的安装位，隔框上预制了设备固定的安装孔位，不需要后期二次打孔破坏结构完整性。起落架采用后三点式布局，主起落架安装在机翼根部对应的机身隔框位置，采用弹性钢丝连接的方式吸收起降时的冲击能量，尾起落架直接固定在尾段纵梁上，兼顾转向操控的结构连接需求。尾翼部分的平尾、垂尾骨架与机身尾段做插接式设计，方便运输时拆解收纳，插接位置做了定位止口设计，保证每次组装的气动位置精度一致，避免安装偏差带来的飞行操控问题。

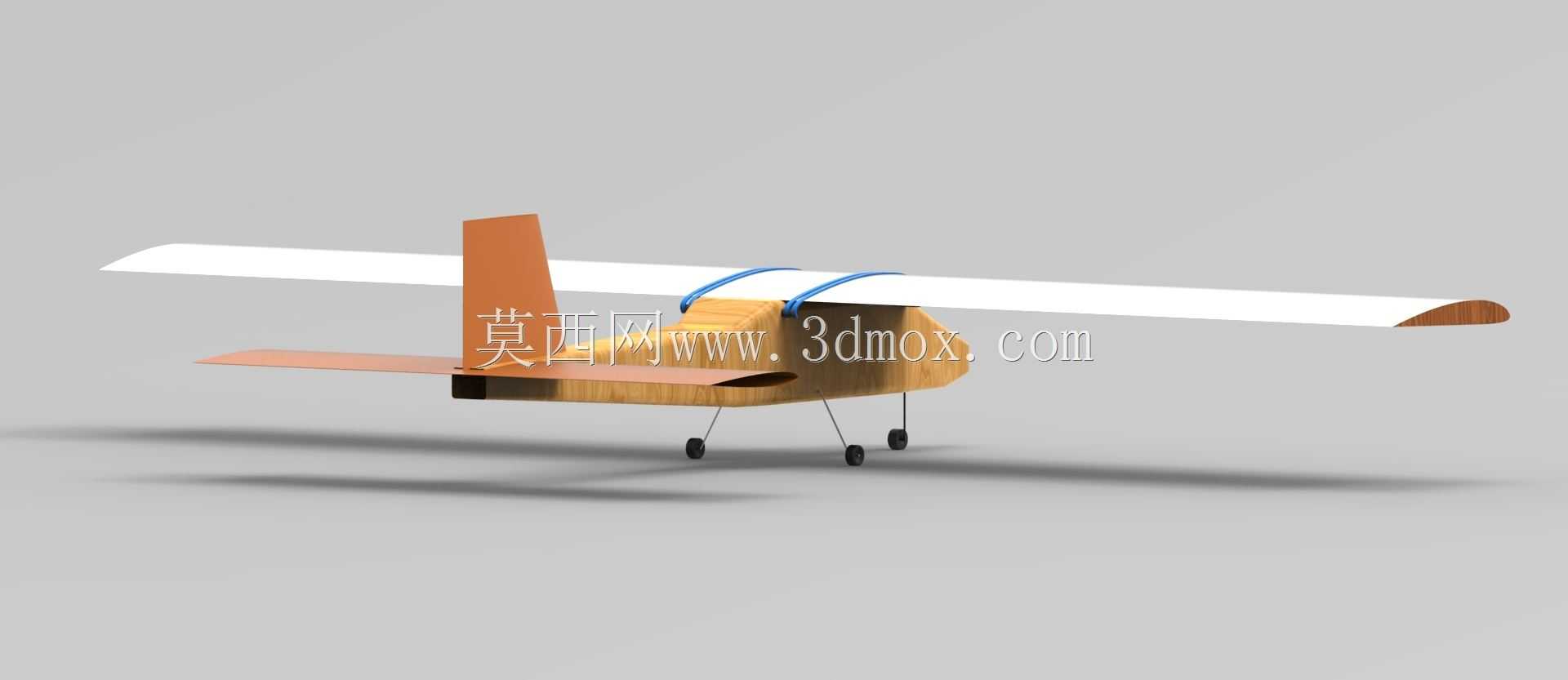

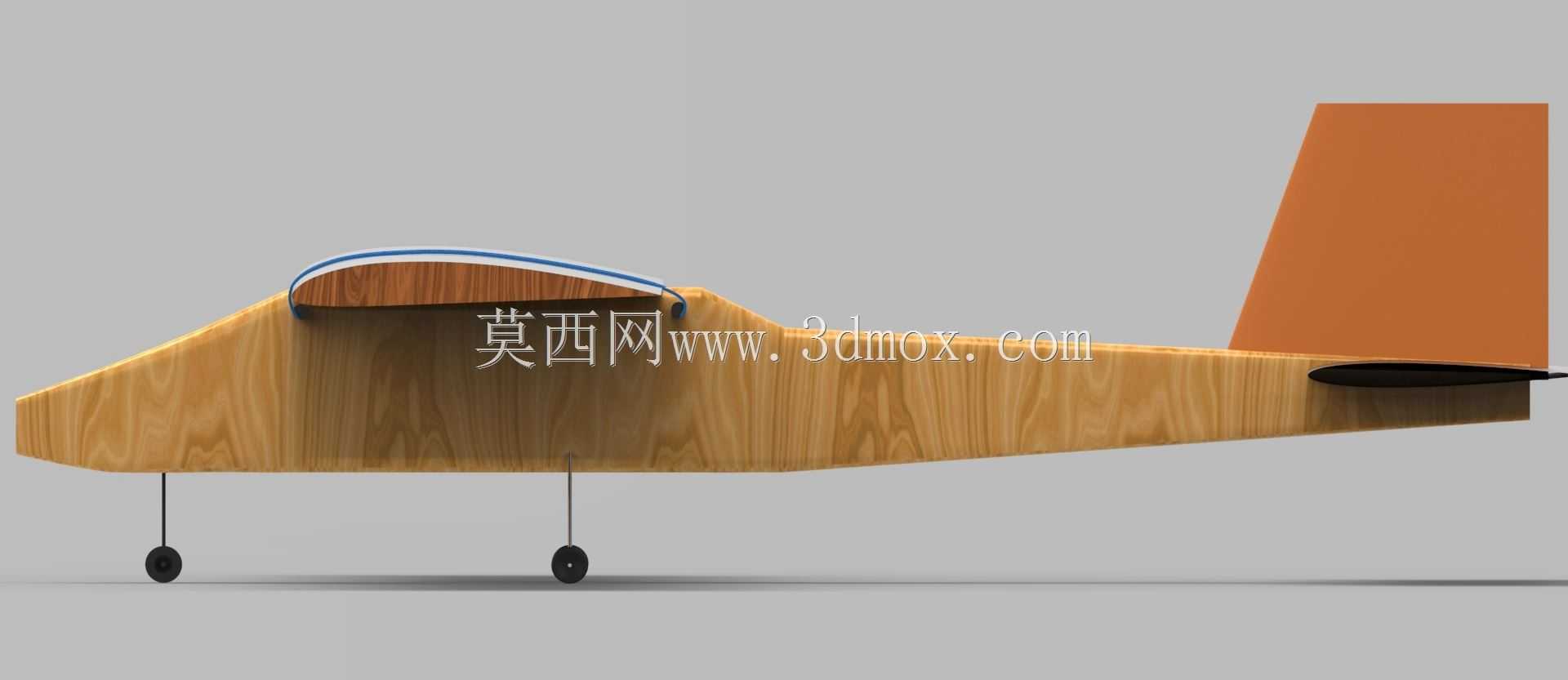

　　结构细节上，机翼与机身的连接采用快拆式插接结构，翼根位置的翼梁做了加厚处理，插入机身对应的隔框导向槽后可通过销钉快速固定，不需要额外工具即可完成机翼的拆装，大幅提升外场作业的准备效率。机身顶部的弧形加强筋对应座舱盖的安装轮廓，既可以作为蒙皮的支撑结构，也能在机身发生轻微碰撞时分散冲击力，保护内部的航电设备。整个骨架的杆件截面都做了轻量化处理，在承力方向保留足够的材料厚度，非承力方向做镂空挖槽，尽可能降低整机空重，提升有效载荷占比与续航时间。

　　实际应用中，这套骨架结构可适配热缩蒙皮、轻木蒙板等多种外形成型工艺，用户可根据自身的加工条件选择对应的蒙皮方案，骨架的所有连接节点都做了粘接面的加宽处理，保证胶水粘接后的连接强度，不需要额外的金属紧固件即可满足常规飞行的强度要求。针对不同的任务载荷需求，机身中部的隔框预留了可调整的安装孔位，可根据搭载的相机、多光谱传感器等设备的尺寸，灵活调整电池与设备的安装位置，匹配整机的重心要求，保证飞行时的纵向稳定性。机翼的翼型选择了低速升阻比优异的平凸翼型，翼肋的轮廓精度直接决定了最终机翼的气动效率，设计时每个翼肋的坐标点都经过气动校核，保证组装后的机翼外形与理论翼型偏差控制在0.5mm以内，避免气动外形偏差带来的飞行阻力增加、升力损失问题。
