小型四旋翼航拍巡检飞行器结构设计

　　这款小型四旋翼飞行器的结构设计，首先要适配低空近距作业的实际场景需求，不管是园区日常巡检、户外航拍取景，还是小范围的地形测绘作业，都需要设备在有限空间内保持稳定的飞行姿态，同时兼顾便携性与抗损性。从实际用途出发，该结构预留了通用载荷安装位，可根据作业需求搭载轻量化的摄像模块、环境传感模块，不需要改动主体机架结构就能完成功能切换，适配不同场景的作业要求。

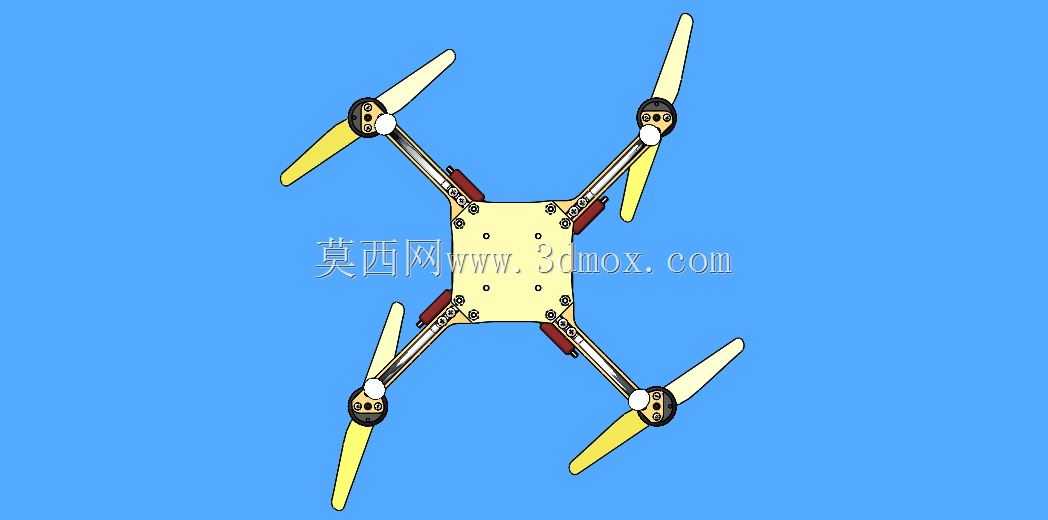

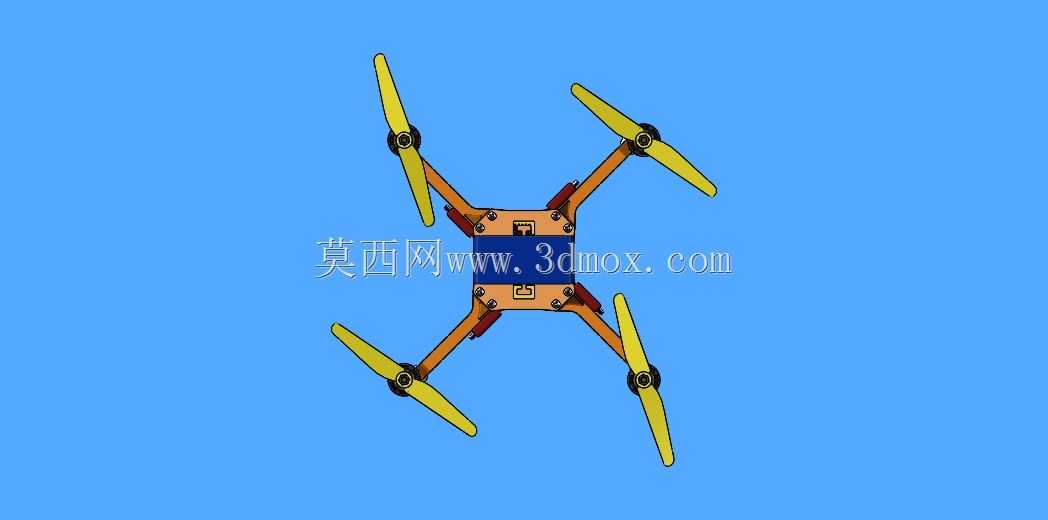

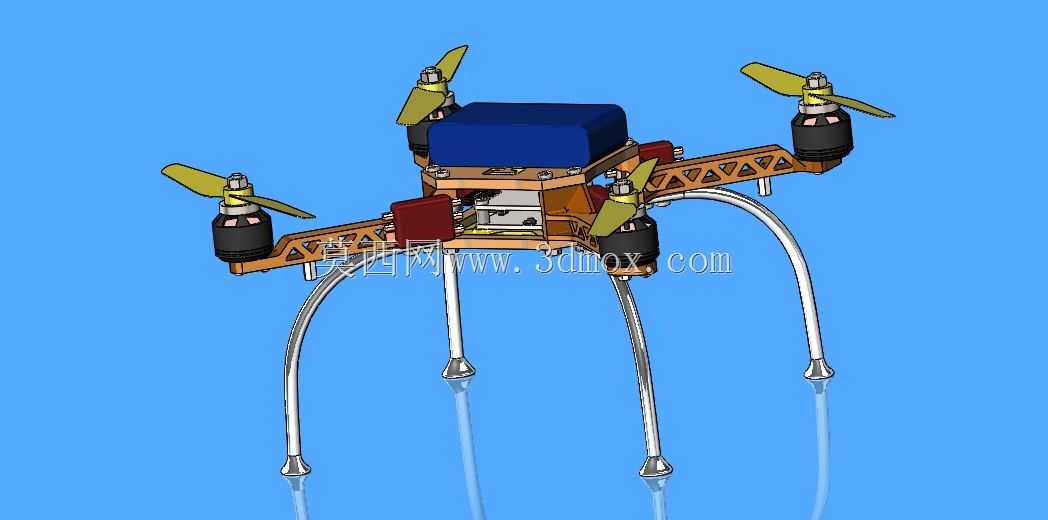

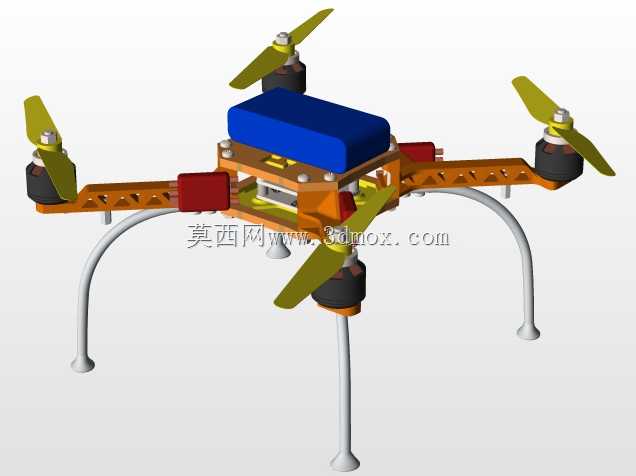

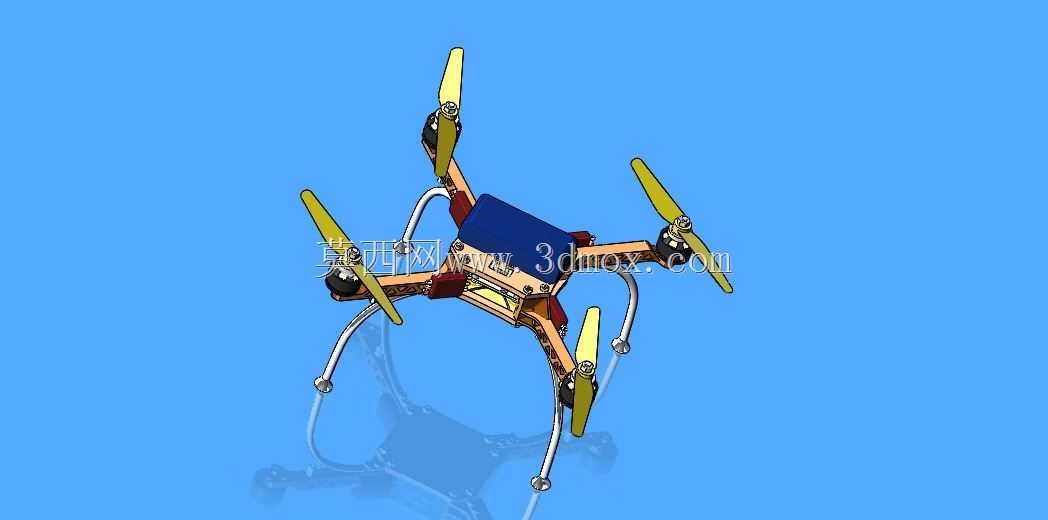

　　在功能特性的设计上，机架采用中心对称布局，四个机臂从中心载荷舱向外等角度延伸，保证旋翼转动时的力矩平衡，降低飞控系统的姿态修正压力。机臂末端的电机安装座设计有减震缓冲结构，能够过滤旋翼高速转动产生的高频振动，避免振动传递到中心载荷舱影响搭载设备的工作精度，比如航拍时的画面清晰度、传感模块的数据采集稳定性都会受振动影响，这部分的减震设计是结构优化的重点。起落架采用弧形弹性支脚结构，支脚末端设置有防滑缓冲端头，在飞行器降落接触地面时，能够通过自身结构形变吸收冲击能量，避免硬着陆产生的冲击力传递到机架主体或者搭载的精密设备上，同时弧形支脚的跨距设计经过测算，能够保证飞行器在坡度不超过15度的不平整地面降落时保持稳定，不会出现侧翻风险。

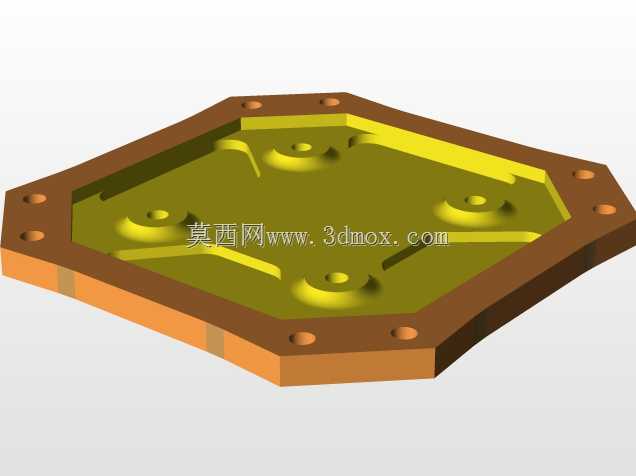

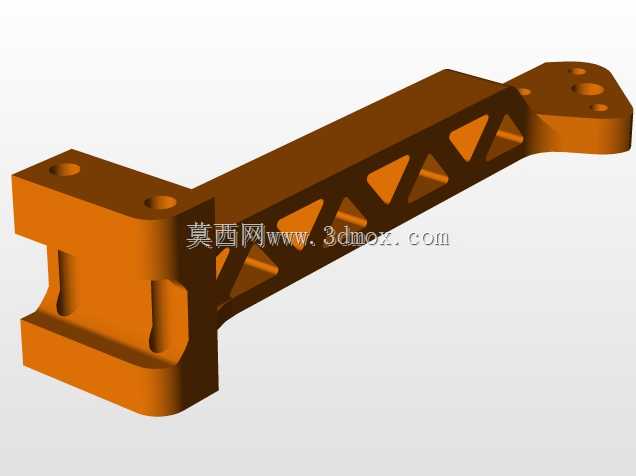

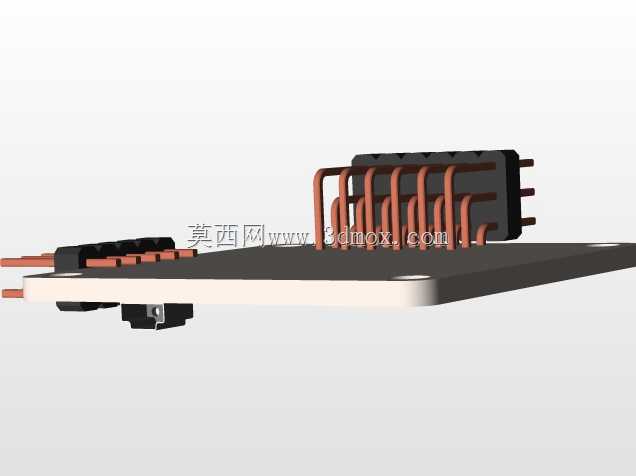

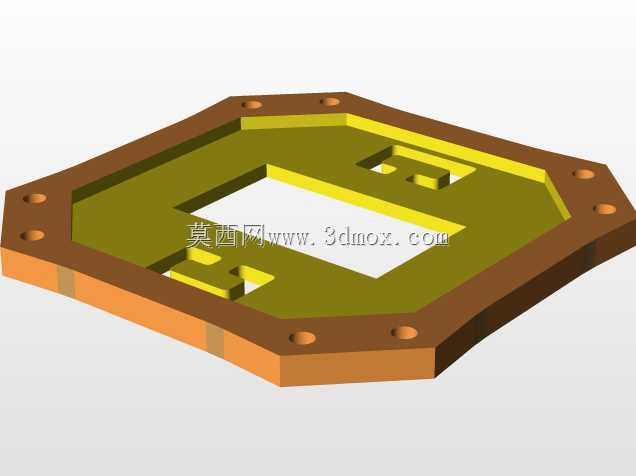

　　设计思路上优先考虑了结构的易维护性，机臂与中心舱的连接采用快拆式卡扣结构，不需要额外工具就能完成单根机臂的拆卸更换，户外作业时如果出现机臂碰撞损坏的情况，可以快速更换备件恢复作业能力，不需要拆解整个机架。中心载荷舱采用分层式结构，上层布置飞控板、供电模块等核心电子元件，下层预留载荷安装空间，两层之间设置有隔热减震垫层，既可以避免供电模块工作产生的热量影响飞控与搭载设备，也能进一步过滤飞行过程中的振动传递。旋翼采用轻量化的高强度桨叶，桨叶的翼型经过优化，在保证升力系数的同时降低转动噪音，适合在居民区、园区等对噪音有要求的场景作业。

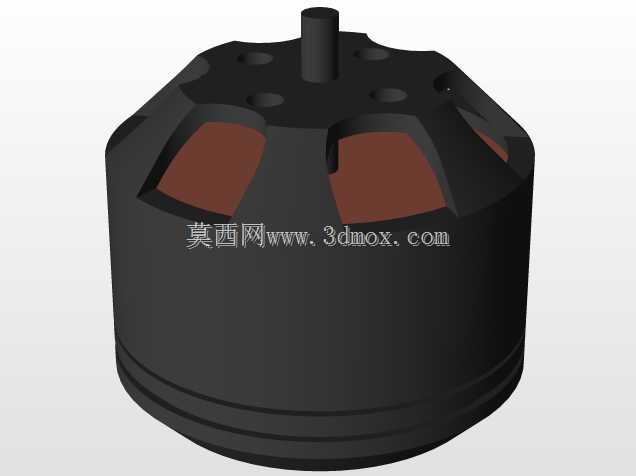

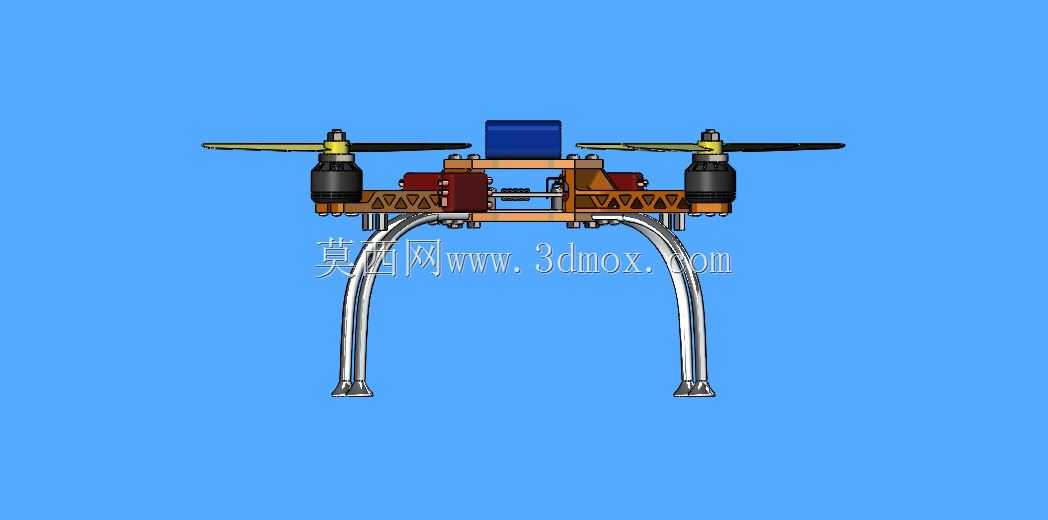

　　外形尺寸与安装边界方面，该飞行器旋翼展开后的最大外接圆直径控制在350毫米以内，中心舱体的长宽尺寸均不超过120毫米，整体高度（含起落架）控制在180毫米以内，属于便携级的小型飞行器，普通的双肩包侧袋就能收纳携带。机臂的长度设计经过匹配测算，保证相邻旋翼转动时的桨尖安全间隙不小于20毫米，避免飞行过程中出现桨叶碰撞的风险。电机安装座的安装孔位采用通用的22系列无刷电机标准孔距，用户可以根据实际载重需求更换不同KV值的电机，不需要对安装座进行二次加工。起落架的安装位置避开了中心舱下方的载荷安装区域，不会遮挡搭载摄像模块的下视视角，保证360度全景拍摄时不会出现结构遮挡。

　　从结构强度角度考虑，机架主体采用轻量化的复合材质，在保证结构刚度的前提下尽可能降低自重，提升有效载荷占比，机臂的截面采用椭圆形设计，相比圆形截面能够降低飞行过程中的风阻，同时提升机臂的抗弯折强度，在发生轻微碰撞时不容易出现永久形变。中心舱的边角全部做圆弧过渡处理，既能够降低飞行风阻，也能避免尖锐边角在搬运、作业过程中造成磕碰损伤。线路布置全部隐藏在机臂与中心舱的内部走线槽内，不会有线路外露在机架外侧，避免飞行过程中线路被桨叶缠绕或者被树枝等障碍物勾挂，提升飞行的安全性。
