滚筒式砂石筛分作业设备结构设计

　　在砂石骨料加工、建筑固废回收、矿山细碎物料分级的作业场景里，这类筛分设备承担着粒径分级的核心工序，直接决定后续拌合、制砖、回填等环节的物料级配合格率。不同于平面振动筛的高频振击作业逻辑，该设备采用倾斜布置的滚筒筛网结构，作业过程中物料随滚筒转动不断被抬升、抛落，小于筛网孔径的细料透过网孔落入下层集料结构，大粒径物料则沿滚筒倾斜方向逐步向出料端移动，最终从端部排料口排出，整套筛分过程无刚性高频冲击，运行噪音更低，对潮湿黏结性砂石的堵孔概率远低于普通平筛。

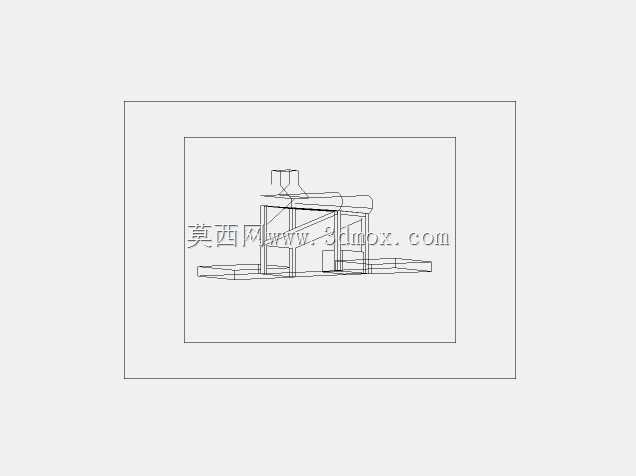

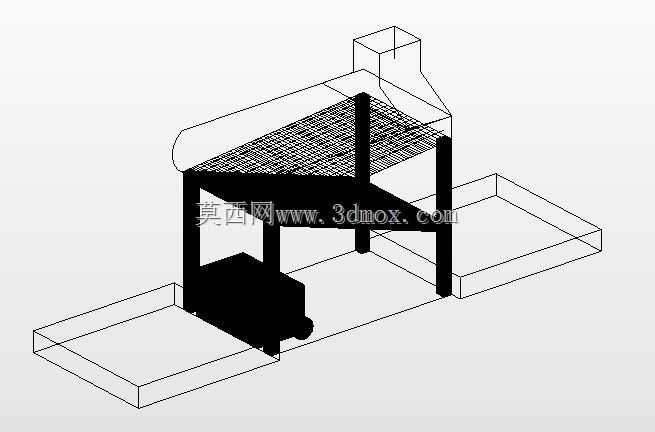

　　从结构设计逻辑来看，整套设备的支撑框架采用矩形型钢焊接成型，四根竖向支撑柱做了等强度截面设计，底部预留的地脚安装孔可直接与预制混凝土地基或钢制安装底座通过膨胀螺栓固定，安装时需保证滚筒轴线沿进料端向出料端保持3°-5°的下倾斜角，这个角度是经过多轮物料流动性验证的最优区间——倾角过小会导致物料在筛筒内滞留时间过长，筛分效率下降且易造成网孔堵塞；倾角过大则物料流速过快，细料还未完成透筛就被排出，筛分精度无法满足级配要求。筛筒部分采用冲孔钢板与加强筋圈组合结构，筛网孔径可根据实际作业的粒径分级需求更换，常规工况下配置的6mm孔径筛网可适配普通建筑用砂的筛分需求，若需筛分更细的铸造用砂，可更换为2mm孔径的编织筛网，筛筒两端的密封端盖采用迷宫式密封结构，避免作业过程中细料飞溅进入两端的支撑轴承，延长转动部件的维护周期。

　　设备的进料端设置了扩口式给料溜槽，溜槽的倾斜角度设计为45°，可适配皮带输送机、装载机上料两种常见给料方式，溜槽内壁可根据物料磨蚀性加装耐磨衬板，减少长期作业过程中物料对溜槽本体的冲蚀磨损。筛筒下方设置了两个独立的集料槽，分别承接筛下的合格细料与筛筒末端排出的粗料，集料槽的出料口尺寸匹配常规皮带输送机的接料宽度，无需额外加装转接溜槽即可对接后续输送工序。驱动部分布置在设备侧下方，采用减速电机直接驱动托轮组的传动方式，托轮外圈包覆耐磨橡胶层，既可以增大与筛筒滚圈的摩擦力避免打滑，又能缓冲筛筒转动过程中的径向跳动，相比齿轮齿圈传动的结构，这种托轮传动的维护难度更低，日常仅需定期检查托轮轴承的润滑状态即可，无需调整齿轮啮合间隙。

　　从安装边界尺寸来看，整套设备的整机长度控制在3.2m左右，宽度1.4m，进料端高度2.1m，出料端高度1.8m，整体占地面积不足5㎡，可直接布置在中小型搅拌站的料场区域、小型砂石加工点的生产线中段，无需占用过大的厂房空间。设备的两侧预留了宽度0.8m的检修通道空间，日常更换筛网、检查托轮磨损时可直接在侧面操作，无需额外吊装移位。针对含泥量较高的河砂筛分场景，该结构还可预留喷淋水管的安装位，在筛筒上方加装带喷嘴的喷淋管路，筛分过程中同步对物料进行冲洗，完成筛分与洗砂两道工序的整合，进一步减少后续工序的设备投入。

　　在结构细节处理上，所有型钢焊接位置都做了焊后去应力处理，避免长期运行过程中焊接位置出现应力变形导致筛筒转动卡滞；筛筒的滚圈采用整圆锻件加工，表面做淬火处理，硬度达到HRC45以上，可承受长期的滚动摩擦磨损；支撑框架的底部设置了可调式地脚螺栓，在地基不平整的作业现场可通过调整地脚螺栓的高度来保证设备的整体水平度，避免筛筒出现偏磨。不同于大型矿用筛分设备的重载设计，该结构更偏向中小型作业场景的轻量化需求，整体自重控制在1.2t左右，采用普通的3t叉车即可完成场内转运移位，无需大型吊装设备配合，更适合小规模作业点的灵活布置需求。作业过程中筛筒的转动转速控制在18r/min，线速度处于合理区间，既保证物料有足够的抛落松散时间，又不会因转速过高导致物料受离心力作用贴附在筛网内壁无法完成透筛。
