工业振动筛分设备结构设计

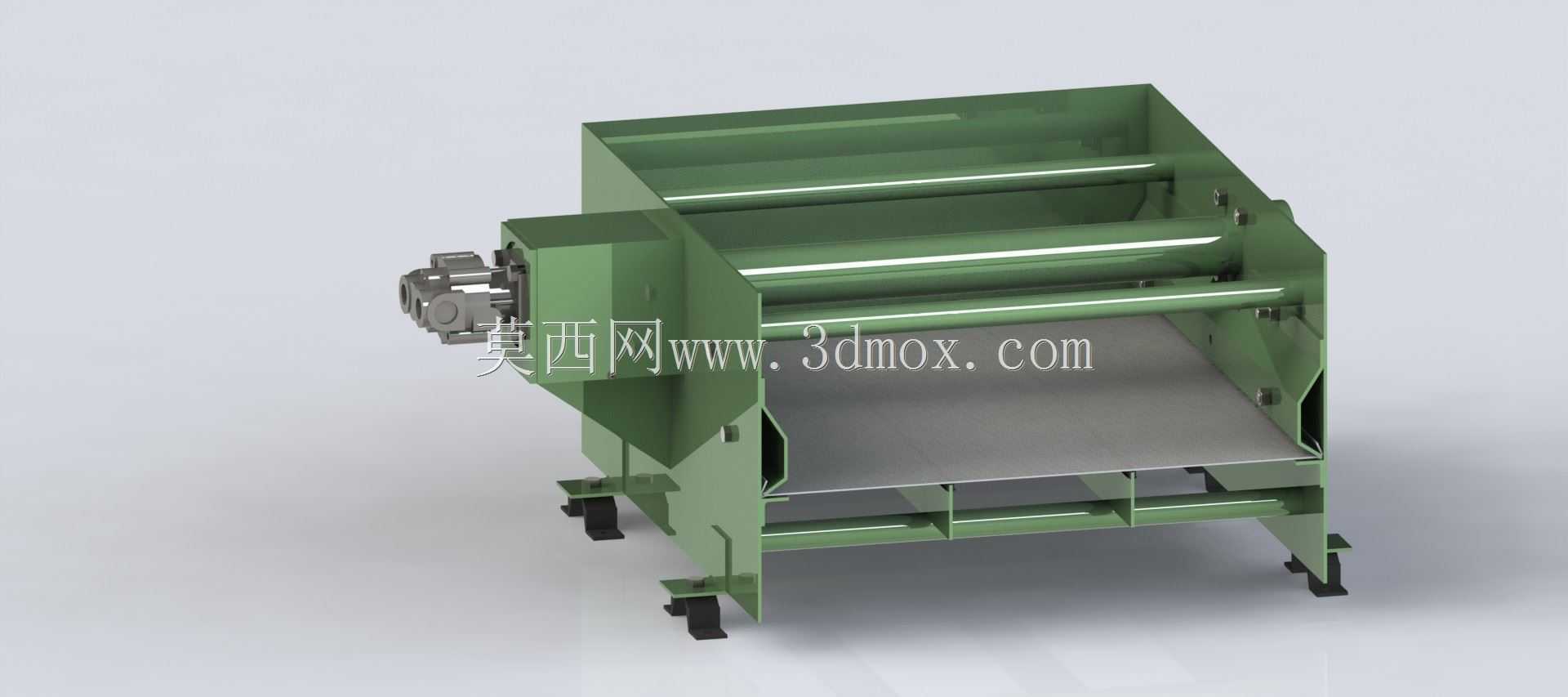

　　该振动筛分设备主要面向矿山、建材、粮食加工等散料处理场景，可完成不同粒径颗粒物料的分级、除杂作业，在砂石骨料生产线、粮食清选工段、化工原料筛分环节均有广泛适配性。设备整体采用框架式焊接结构，主体机架选用型材拼焊成型，侧部安装激振驱动单元，通过偏心块旋转产生的定向激振力，带动筛面做规律往复振动，使筛面上的物料呈现跳跃式向前运动，同时完成粒径分层，小于筛网孔径的物料透筛下落，大粒径物料沿筛面倾斜方向从端部排出，实现不同规格物料的连续分离。设计阶段充分考虑了现场安装的边界条件，底部设置可调式支撑脚座，可根据现场地面平整度调整设备水平度，抵消安装面的平面度误差，同时支撑脚内置缓冲阻尼结构，可吸收设备运行时产生的振动载荷，

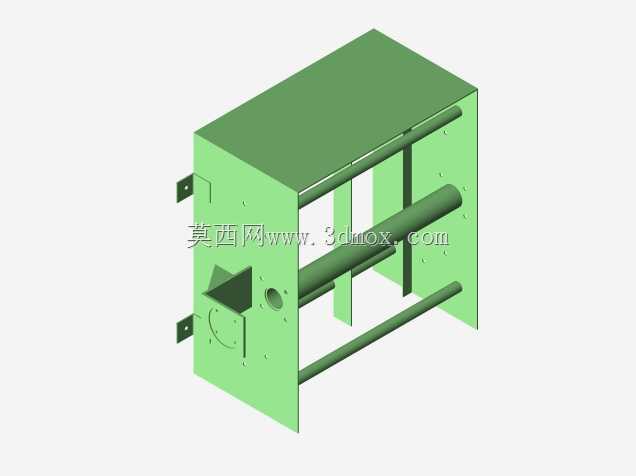

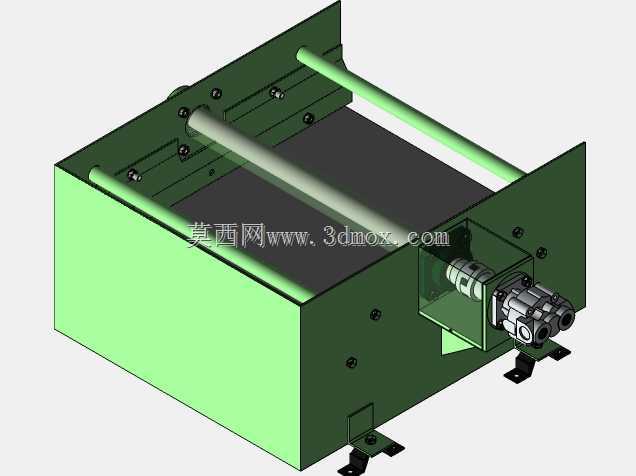

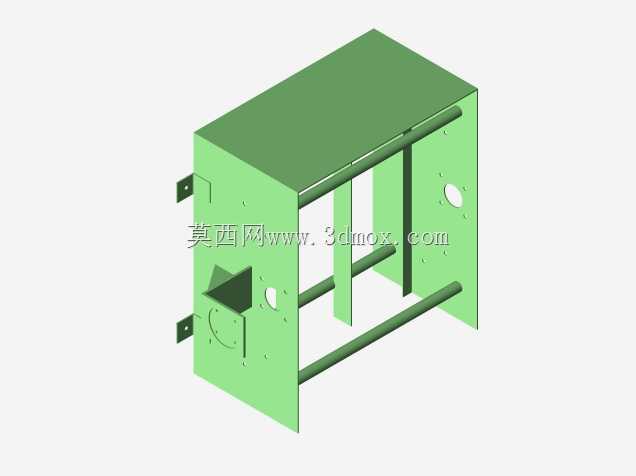

　　避免振动传递至安装基础，降低对周边配套设备的振动干扰。筛体内部设置多层平行托辊结构，用于承托筛网，避免筛网在物料冲击和振动工况下出现过度挠曲变形，延长筛网的使用寿命，托辊采用间隙配合安装方式，可快速拆卸更换，适配不同目数筛网的快速换装需求，满足不同物料粒径的筛分作业切换。驱动单元采用侧装式布局，与筛体主体通过高强度螺栓连接，传动部位设置防护壳体，避免运行过程中物料飞溅进入传动副造成磨损，同时降低作业现场的安全隐患。设备入料端设置导流挡板，可将进入设备的物料均匀导流至筛面全宽范围，避免物料集中在筛面局部区域造成筛分效率下降、筛网局部磨损过快的问题。筛体侧板采用加厚钢板焊接，关键受力部位设置加强筋板，抵消激振力长期作用下产生的结构疲劳，

　　避免焊缝开裂、结构变形等故障。出料端设置分级导流槽，可将不同筛分路径排出的物料分别引导至对应输送设备，实现连续化生产作业的物料流转。整体结构设计充分兼顾了作业可靠性与维护便捷性，所有易损部件均采用快装结构，日常维护时无需拆解主体机架即可完成筛网、托辊等部件的更换，大幅降低设备停机维护时间，适配连续化生产场景的作业需求。
