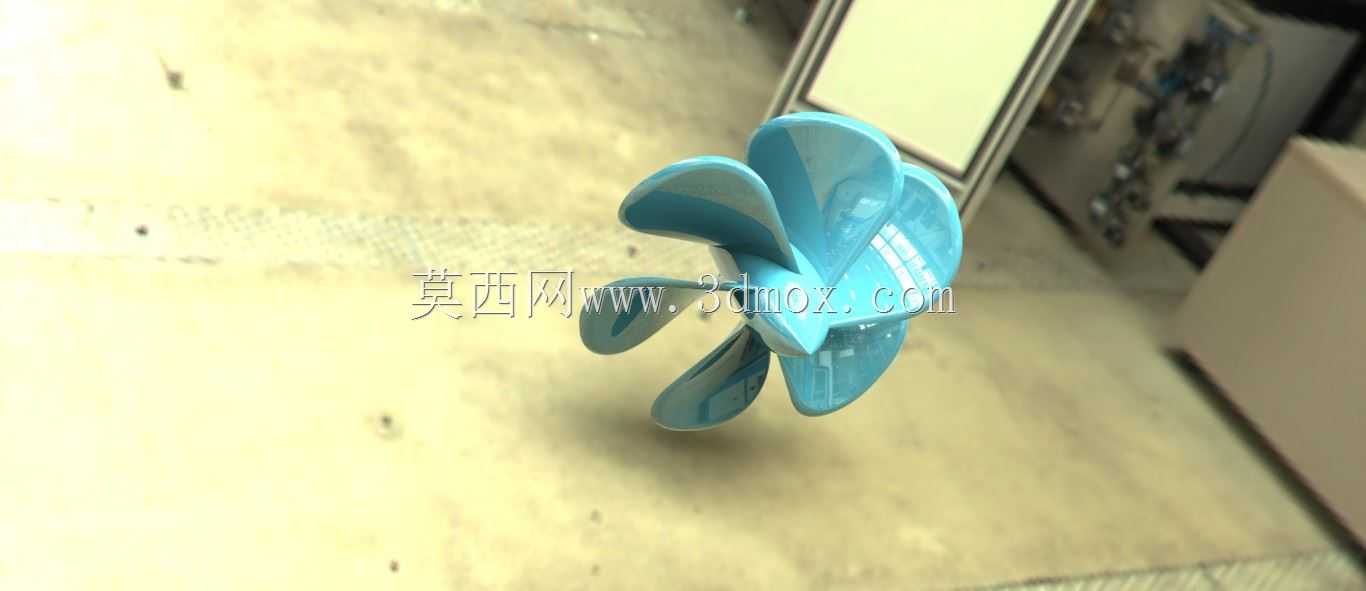

游艇用三叶曲面螺旋桨结构设计

　　在小型休闲游艇的动力推进系统中，螺旋桨是直接决定航行效率、操控稳定性与能耗表现的核心执行部件，本次设计的三叶曲面螺旋桨，主要适配8-12米级玻璃钢休闲游艇的舷内外机动力输出端，匹配30-60马力的柴油或汽油舷内外动力单元，可覆盖近岸休闲航行、低速垂钓、中速巡航等多类使用场景。从实际工况出发，这类小型游艇的航行水域多为近岸浅海、内陆湖泊与平缓河道，水中易夹杂泥沙、漂浮水草等杂物，因此叶片的曲面弧度与边缘厚度设计做了针对性优化：叶片前缘做了2.5mm的圆角钝化处理，避免高速转动时被硬物磕碰出现崩缺，叶根与桨毂衔接处做了R8的大圆弧过渡，减少应力集中的同时，也能降低水草缠绕后卡滞桨叶的概率。

　　设计过程中首先确定的是安装边界参数，桨毂中心的锥孔适配标准1:10锥度的动力输出轴，轴端锁紧螺纹采用M16×1.5的细牙规格，安装端面的定位止口直径为45mm，可直接匹配市面主流同马力段舷内外机的输出端，无需额外加工转接法兰，桨叶的最大回转直径为280mm，安装后叶片外缘与艇底导流罩的最小安全间隙为22mm，满足高速转动时的形变避让要求，不会出现叶梢剐蹭艇体的问题。叶片的曲面造型参考了MAU型叶型的水动力特性做了调整，叶梢的侧斜角度为12度，可有效降低桨叶转动时的空泡效应，减少航行过程中的振动与叶梢剥蚀，叶面的螺距从叶根到叶梢做了渐变处理，叶根处螺距为210mm，叶梢处螺距为245mm，这种变螺距设计能让不同半径位置的叶面对水流的做功效率更均衡，避免叶根处水流滑脱率过高带来的动力损耗。

　　从功能特性来看，三叶结构相比两叶结构，在相同转速下的动力输出更平顺，转动时的动平衡余量更容易控制，出厂前做动平衡校验时，在3000转/分的额定转速下，剩余不平衡量控制在1.2g·cm以内，能大幅降低动力尾轴的轴承磨损速度，延长传动系统的维护周期。桨叶的叶面粗糙度设计要求为Ra1.6，光滑的曲面能减少水流与叶面的摩擦阻力，相比普通铸造后未做打磨处理的螺旋桨，推进效率可提升7%左右，对应同等航速下的燃油消耗能降低5%-8%，对于长期高频使用的休闲游艇来说，长期使用的能耗收益十分明显。

　　设计时还考虑了不同航行状态的适配性，当游艇处于低速重载状态（比如搭载满员乘客、加装额外垂钓设备），叶根处的大曲面区域能提供足够的推力，避免起步时出现动力迟滞；当处于中高速巡航状态（20-28节航速），叶梢的小曲面区域能有效打散伴流，减少艇尾的水花翻腾，降低航行阻力的同时也能提升航行的平稳性，减少尾流对后方垂钓区域的干扰。桨毂的整体长度为72mm，内部锥孔的有效配合长度为55mm，足够的配合长度能保证动力输出轴与桨毂的连接刚性，即使在急加速、紧急倒转的工况下，也不会出现锥面打滑、桨叶移位的问题，桨毂后端预留了直径8mm的保险销孔，安装时可加装剪切保险销，当螺旋桨撞击水下硬物时，保险销先行剪断，避免冲击力直接传递到尾轴与变速箱内部，保护核心动力部件不受损坏。

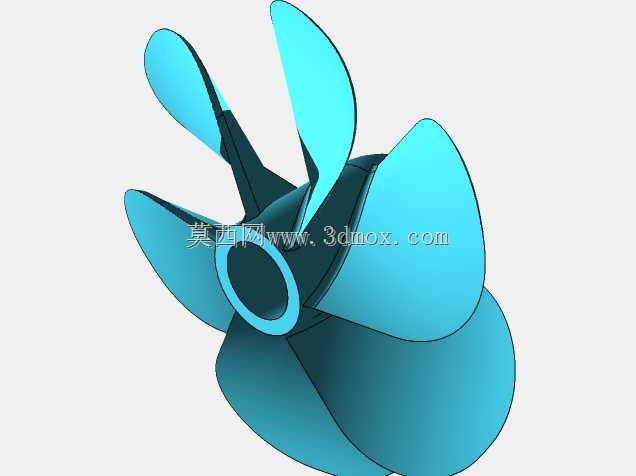

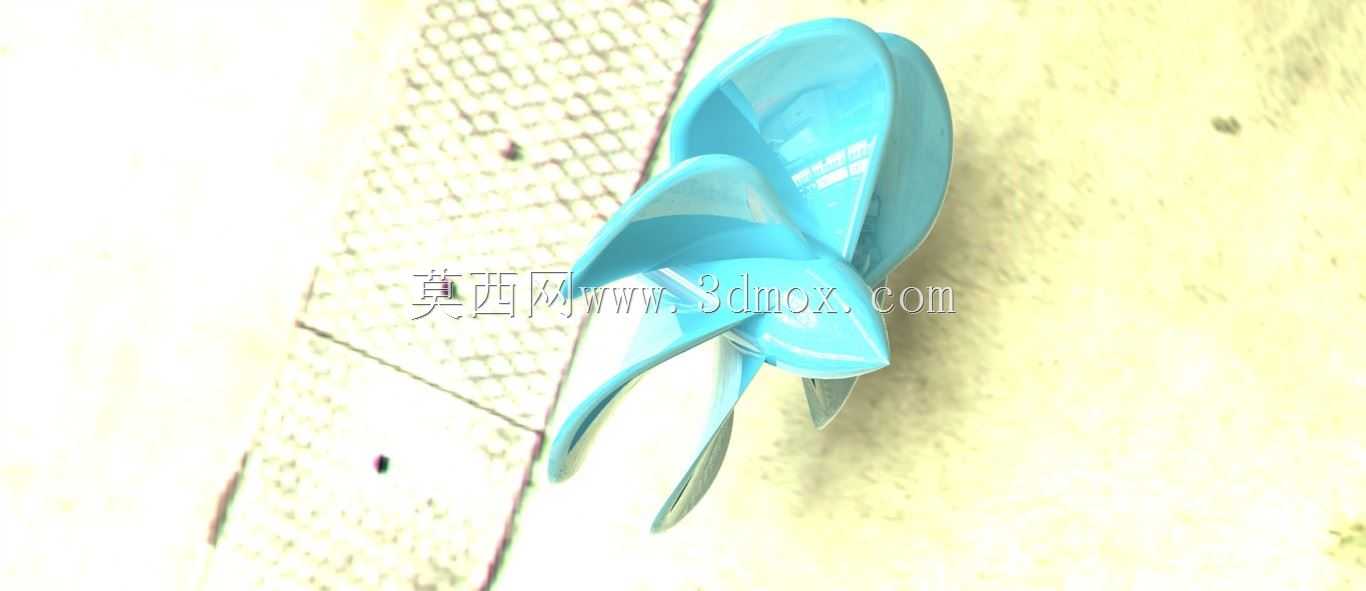

　　在建模过程中，叶片的曲面构建采用了多截面放样的方式，先根据不同半径位置的叶型截面坐标绘制草图，再通过曲率连续的曲面连接方式整合为整体叶片，最后对叶根与桨毂的衔接处做了圆角过渡与曲面缝合，保证整个模型的曲面连续性达到G2级别，后续可直接导入流体仿真软件做水动力性能验证，也可直接用于五轴加工中心的数控编程，加工出的实体螺旋桨无需额外做大量的曲面修磨，就能达到设计的精度要求。另外，叶片的厚度从叶根到叶梢做了等强度递减设计，叶根处最大厚度为12mm，叶梢处最小厚度为3mm，既保证了叶根位置的结构强度，能承受动力输出的最大扭矩，也控制了螺旋桨的整体重量，整套螺旋桨的重量控制在1.8kg以内，降低了尾轴的悬垂负载，进一步提升了传动系统的稳定性。
