花瓣形内腔脱模碗成型模具结构设计

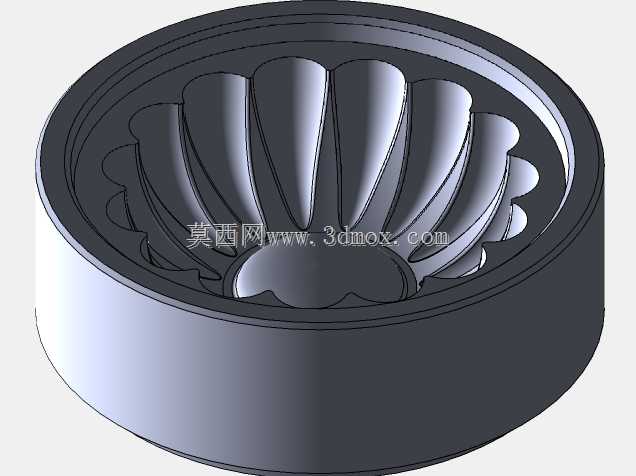

　　该模具主要面向食品加工领域的烘焙器具生产场景，用于批量成型带花瓣形内腔的金属或食品级材质脱模碗，这类碗具常见于蒸制糕点、冷冻甜品、定型辅食的加工工序中，依靠模腔的精准曲面保证成品脱模顺畅不粘黏，同时还原花瓣造型的纹理细节。从实际生产用途来看，这类模具适配冲压或压制成型工艺，安装在常规压力机工作台面即可完成批量生产，不需要额外定制专用设备接口，模体本身为整体圆柱式结构，外侧为直壁圆柱面，可直接卡入标准模架的固定腔中，安装边界直径与模体外径保持一致，不需要额外加工定位销孔，依靠圆柱面的过盈配合即可完成周向定位，安装时仅需保证模腔开口朝上与冲压头同轴即可，对操作工的装模技能要求较低。

　　设计过程中首先考虑的是脱模顺畅性，花瓣形的内腔曲面全部做了0.5度的拔模斜度，从模腔底部到开口位置曲面逐渐外扩，避免成型后工件卡在模腔内，每个花瓣的凸起棱边都做了R0.3的圆角过渡，一方面避免冲压成型时材料在棱边位置出现应力集中开裂，另一方面也能减少成型后工件与模腔的接触面积，降低脱模阻力。模腔底部的中心位置做了内凹的圆弧过渡，对应碗具底部的圆润造型，同时在模腔最底部预留了0.1mm的微排气间隙，压制过程中模腔内的空气可以从间隙排出，避免成品底部出现气泡、缺料的缺陷。

　　模体的壁厚设计经过强度校核，外侧直壁部分厚度为模腔最大深度的1/4，在承受120吨压制压力的情况下不会出现侧壁胀形变形，长期批量生产也不会出现模腔尺寸超差的问题。模腔表面的粗糙度要求达到Ra0.8，抛光时顺着花瓣曲面的走向做精抛，避免出现横向刀痕，既可以减少脱模时的摩擦阻力，也能保证成型后的碗具内表面光滑无划痕，不需要后续二次打磨处理。

　　从结构细节来看，模体上端的外缘做了一圈2mm宽的定位台阶，安装时台阶面贴合模架的上端面，既可以控制模具装入模架的深度，也能承受压制过程中的轴向反力，避免模具在反复冲压过程中向下窜动。花瓣曲面的分型位置全部做在曲面的最高点，没有倒扣结构，成型后工件可以直接垂直向上取出，不需要设计侧抽芯等复杂结构，大幅降低了模具的制造成本和后期维护难度。

　　实际生产验证中，这套模具适配0.5-1mm厚的食品级铝板或者304不锈钢板冲压成型，单次冲压行程即可完成碗具的整体成型，成型后工件依靠自身的轻微回弹即可与模腔脱离，不需要额外设计顶出机构，生产节拍可以达到每分钟15-20件，适合中小批量的烘焙器具生产场景。模体整体采用合金模具钢加工，经过淬火处理后表面硬度达到HRC52-56，长期使用不会出现模腔表面划伤、塌陷的问题，日常维护仅需要定期清理模腔表面的残留碎屑，不需要频繁拆解修模。

　　在建模过程中，所有曲面都做了G2连续处理，花瓣之间的过渡曲面没有尖角、折痕，加工时可以采用五轴铣削一次成型，减少后续抛光的工作量，模体的所有尺寸都标注了公差要求，外径与模架配合的尺寸公差取H7，模腔的成型尺寸公差取IT8，既保证了成型后碗具的尺寸一致性，也降低了模具的加工难度。考虑到食品接触的使用要求，模腔表面没有设计任何凹槽、缝隙，避免残留食物残渣滋生细菌，日常清洗可以直接用高压水枪冲洗，没有清洁死角。
