工业用空心圆柱式G形夹紧卡箍结构

　　在工业装配、管线固定、小型工件装夹的各类作业场景里，这类空心圆柱结构的G形卡箍是十分常见的紧固连接件，和传统开口式G字夹不同，这款卡箍采用整周包覆的筒式结构，夹紧受力时不会出现单侧应力集中导致的工件形变问题，尤其适合圆柱形杆件、管状零件的周向固定作业。从实际使用场景来看，这类卡箍常出现在气动管路布设、传感器安装支架固定、小型实验台架杆件连接的工位上，相比螺栓抱箍，它的内壁接触面积更大，夹紧后对被固定件的表面压强更小，不会在薄壁管件表面留下压痕，也能避免长期震动环境下出现的紧固件松脱问题。

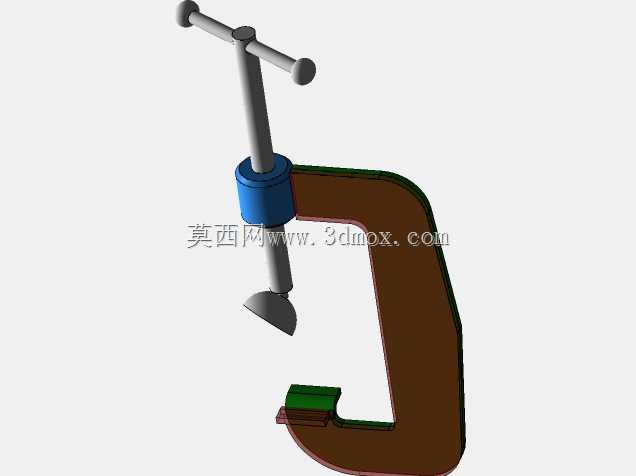

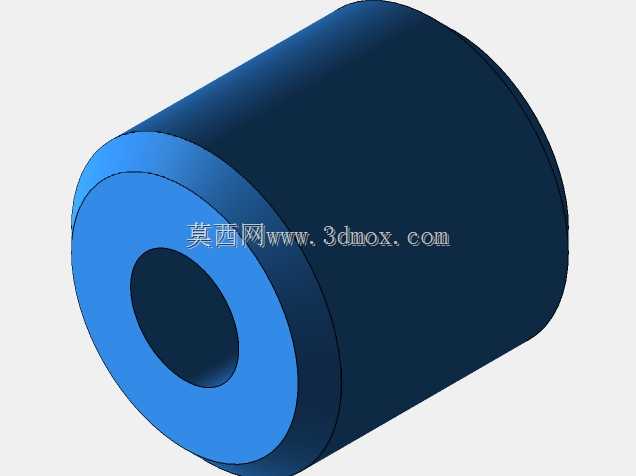

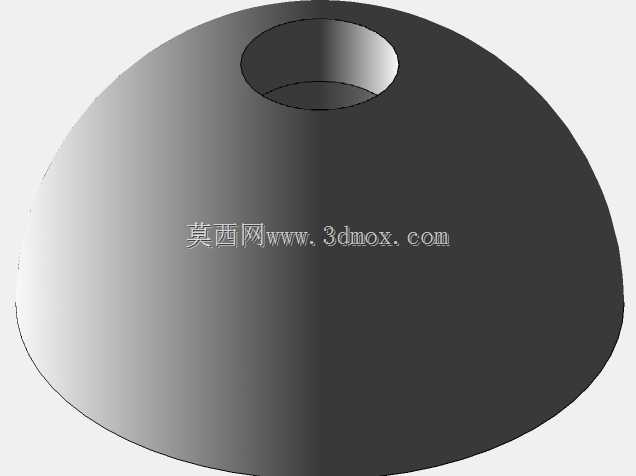

　　设计这款卡箍的时候，首先要考虑的是安装边界的适配性，整体采用同轴空心圆柱结构，内孔直径需要和被夹持的杆件外径保持合理的公差配合，通常选取H8/f7的间隙配合区间，保证安装时能顺利套入杆件，同时不会因为间隙过大导致夹紧后出现同轴度偏差。外壁的厚度需要根据额定夹紧力做校核，按照常用的铝合金6061材质计算，当额定夹紧力达到500N时，筒壁厚度取内孔直径的1/8就能满足强度要求，不会出现夹紧时筒壁开裂的问题。卡箍的轴向长度也不是随意设定的，需要保证和被夹持件的接触长度不小于内孔直径的1.2倍，这样在承受侧向载荷的时候，不会出现卡箍翻转、杆件滑移的问题。

　　从功能特性上看，这款卡箍没有额外的调节手柄，依靠侧面的紧定螺钉实现锁紧，安装时只需要将卡箍套在预设位置，拧紧侧面的紧定螺钉就能完成固定，相比传统的C型G夹，它不需要预留开合的操作空间，在狭小的设备内部安装场景里优势十分明显。比如在自动化设备的传感器安装工位，设备内部走线密集、安装空间有限，这种筒式卡箍可以直接套在光杆支架上，调整到合适的角度和位置后锁紧，不需要额外的安装支座，能大幅压缩整体安装空间。另外整周式的结构也让它的抗扭性能更好，当被固定的传感器、小型阀件受到侧向碰撞或者管路拉扯的时候，卡箍本身不会出现开口变形的问题，固定可靠性比开口式夹具有明显提升。

　　在建模过程中，首先要确定内孔的基准轴线，所有的圆柱面都要和这个基准保持同轴度公差，端面和轴线的垂直度公差控制在0.02mm以内，保证多个卡箍串联安装的时候端面能紧密贴合，不会出现倾斜。侧面的紧定螺钉螺纹孔需要垂直于轴线布置，孔位距离端面的距离保持在轴向长度的1/3位置，这个位置锁紧的时候，卡箍对杆件的压紧力分布最均匀，不会出现一端压紧一端翘起的问题。内壁的粗糙度不需要太高，Ra3.2就可以满足使用要求，过于光滑的内壁反而会降低摩擦力，容易出现锁紧后滑移的问题，外壁可以做简单的倒角处理，去除加工毛刺，避免安装时划伤操作人员。

　　实际选型的时候，需要根据被夹持件的外径确定卡箍的内孔尺寸，同时要考虑使用环境的腐蚀情况，如果是在潮湿或者有弱腐蚀的环境里使用，可以选择不锈钢材质或者做阳极氧化处理的铝合金材质，普通车间环境下使用碳钢材质做喷塑处理就能满足寿命要求。安装的时候要注意紧定螺钉的拧紧力矩，不要超过材质的屈服强度，避免螺纹滑牙或者筒壁被顶变形，通常M4的紧定螺钉拧紧力矩控制在1.2N·m左右就足够提供可靠的夹紧力。这类卡箍还有一个很实用的特点，就是可以在筒壁上预留附加的安装螺纹孔，用来固定传感器、走线支架、小型挡片等附属零件，不需要额外做转接件，能减少装配的零件数量，降低整体设备的装配复杂度。

　　很多刚入行的结构设计人员在做小型工装的时候，容易忽略这类标准夹紧件的选用，往往会自己设计复杂的夹紧结构，不仅加工成本高，可靠性也不如这类经过长期实际验证的卡箍结构。在做管线固定、杆件连接的设计时，优先选用这类成熟的卡箍结构，能大幅缩短设计周期，同时降低后续生产装配的故障率。需要注意的是，这类卡箍不适合用来夹紧大直径的重载管件，重载场景下还是需要选用对开式的法兰抱箍，它的适用场景主要是轻型载荷的杆件、小管径管路、小型功能件的固定，在这个载荷区间里，它的结构紧凑性、安装便捷性、可靠性都有非常明显的优势。
