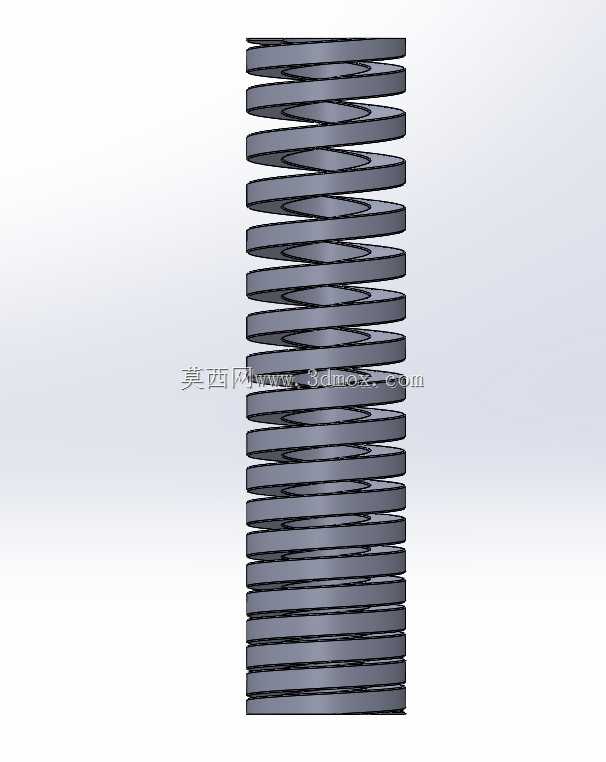

等节距圆柱压缩弹簧结构设计

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱压缩弹簧是应用覆盖面极广的基础弹性零件，本次设计的等节距圆柱压缩弹簧，针对常规中载工况的通用安装需求完成参数化建模，可直接适配多数常规设备的弹性功能位安装要求。从实际应用场景来看，这类压缩弹簧常出现在阀门的启闭复位结构、自动化设备的行程缓冲位、工装夹具的压紧组件、五金件的弹性连接结构中，也可作为小型减震结构的核心弹性元件，承担轴向载荷下的弹性形变储能、冲击能量吸收、部件位置复位等核心功能，在载荷移除后可快速恢复初始自由高度，带动关联部件回到预设初始位置。

　　设计过程中首先明确了弹簧的受力边界：常规工况下承受轴向均匀压力，不考虑偏载带来的附加弯曲应力，因此选用等节距圆柱螺旋结构，这种结构的弹簧刚度线性度好，在有效压缩行程内弹力输出稳定，不会出现变节距弹簧的刚度突变问题，适配对弹力一致性要求较高的常规工位。弹簧的截面选用圆形截面弹簧钢丝绕制，相比矩形截面钢丝，圆形截面的应力分布更均匀，绕制工艺成熟度高，批量生产时的尺寸一致性更容易控制，同时常规弹簧钢材料的圆形截面钢丝采购成本更低，供应链成熟度高，不需要定制特殊截面的原材料。

　　外形尺寸与安装边界方面，建模时严格控制弹簧的外径公差，保证弹簧外径比安装腔内径小0.5-1mm，避免弹簧压缩过程中出现外径胀大卡滞在安装腔内的问题；弹簧内径比配套的导向轴外径大0.3-0.8mm，既保证弹簧可以顺畅沿导向轴轴向滑动，又不会因为间隙过大出现压缩过程中的偏斜弯折。弹簧的两端采用并圈磨平结构，每端并紧一圈半，支撑圈的端面磨削厚度不小于钢丝直径的四分之一，保证弹簧安装后两端支撑面与安装基准面的贴合度，避免弹簧受载时出现端面滑移、倾斜的问题，有效减少偏载带来的弹簧早期失效风险。自由高度的设计预留了10%-15%的预压缩量安装空间，避免安装后弹簧处于无预紧的自由状态出现晃动，同时有效压缩行程控制在全变形量的70%以内，避免弹簧压并时出现应力超过材料屈服极限的问题，保证弹簧的长期循环使用寿命。

　　建模过程中对螺旋线的生成参数做了精准约束，节距误差控制在0.1mm以内，保证每一圈弹簧的间距均匀，受载时各圈的形变同步，不会出现局部圈间距过小提前并圈的问题。弹簧的表面不做额外的异形结构设计，保持圆柱螺旋的规整外形，既方便后续做表面氧化、喷丸等强化处理，也能避免应力集中点的出现，提升弹簧的疲劳寿命。在实际选型适配时，设计人员可根据实际载荷需求调整钢丝直径、弹簧中径、有效圈数等核心参数，快速衍生出适配不同载荷等级的同结构弹簧，不需要重新搭建整体结构框架，有效缩短同类弹性元件的设计周期。这类等节距压缩弹簧的结构通用性极强，不需要配套特殊的安装附件，仅需保证安装位的轴向空间、径向安装边界符合尺寸要求即可直接装配使用，维护更换时也可直接采购同参数标准件替换，降低设备的后期维护成本。
