DN80弹簧式泄压阀三维结构设计

　　在工业承压管路与锅炉类热力设备的配套设计中，泄压类阀门是保障系统压力边界安全的核心部件，这款DN80规格的泄压阀结构，针对中低压工业蒸汽、给排水及压缩空气管网的超压泄放场景设计，可在系统压力超过设定阈值时自动开启泄放介质，待压力回落至安全区间后自动复位密封，避免管路、承压罐体因超压出现破裂、泄漏等安全事故，是热力站、工业锅炉配套、厂区压缩空气管网、化工流体输送系统中不可或缺的安全附件。

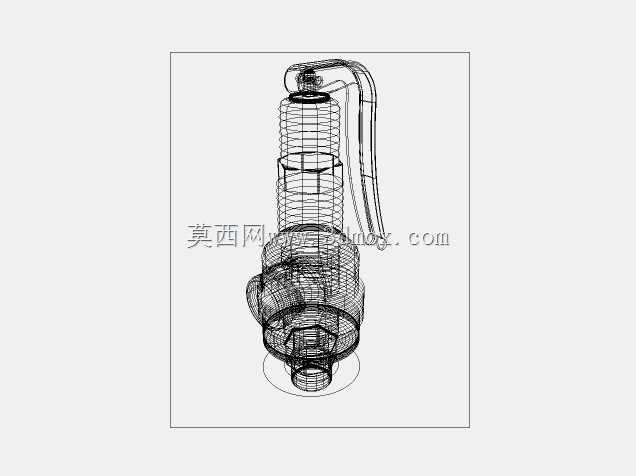

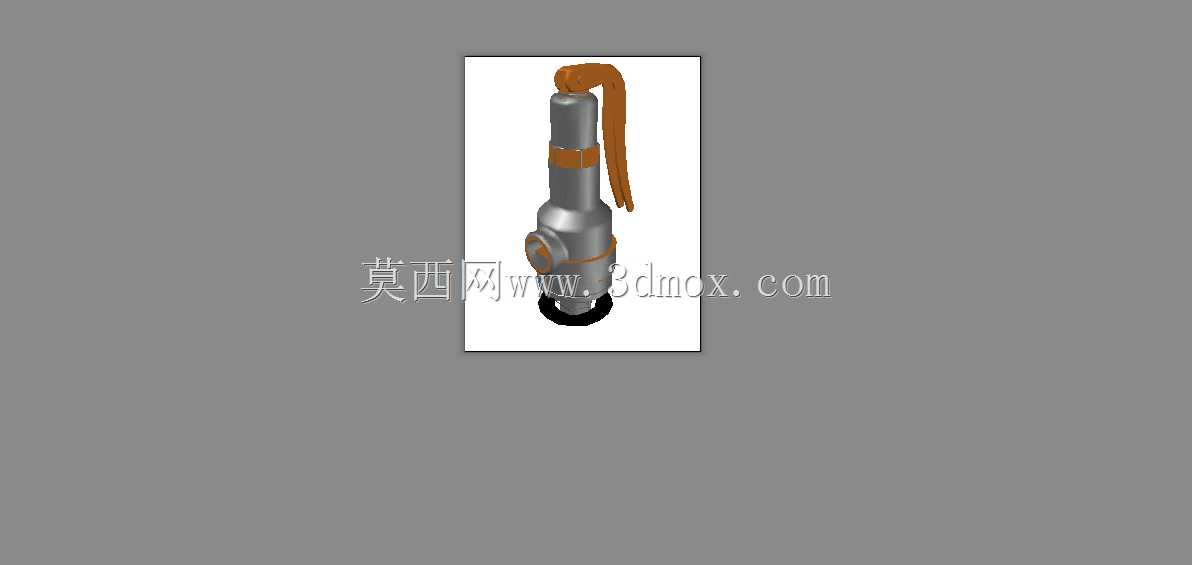

　　从结构设计逻辑来看，该款泄压阀采用弹簧直接载荷式结构，整体沿竖直轴线对称布局，下部为与管路连接的外螺纹接入端，公称通径80mm的流道设计可满足大流量泄放需求，避免泄放过程中流阻过大导致泄压响应滞后。阀体中部为介质流道与阀瓣密封副，阀瓣采用平面密封配合结构，密封面加工精度要求达到Ra0.8以上，保证正常工作压力下的零泄漏；上部的弹簧腔采用开放式框架结构，既可以直观观察弹簧压缩状态，也能在泄放过程中引导介质向侧方排出，避免高速介质直接向上喷射带来的安全隐患。顶部的调压结构搭配扳把式手动泄压手柄，可在设备调试、定期校验时手动开启阀门，验证阀瓣动作灵活性，也可在应急状态下手动强制泄放。

　　设计过程中首先明确了安装边界条件：阀门整体竖直安装于管路或罐体顶部，接入端螺纹规格匹配DN80标准管螺纹，安装时需预留上部至少150mm的操作空间，满足手动扳把的全行程动作需求，侧方泄放口需预留导流管连接空间，避免泄放的高温、带压介质直接喷向操作区域。弹簧参数的匹配是整个设计的核心，需根据设定的开启压力计算弹簧刚度、预压缩量，保证阀瓣在达到整定压力时精准开启，同时在泄放过程中保持稳定的开度，避免出现频跳、颤振等异常工况，这部分结构在三维建模时通过参数化关联弹簧压缩行程与阀瓣升程，可快速适配不同压力等级的整定需求，无需重新重构整体模型。

　　从实际工程应用的角度，这类泄压阀的选型首先要匹配管路公称通径与系统最高工作压力，其次要确认介质属性，若用于蒸汽介质需在密封面处堆焊硬质合金层提升耐冲蚀性能，若用于水或压缩空气介质可采用丁腈橡胶密封副降低加工成本。三维建模过程中对所有配合面均做了公差匹配设计，阀瓣与阀座的导向配合采用H8/f7间隙配合，保证阀瓣升降动作无卡滞，弹簧上下端的支撑座采用同轴度定位设计，避免弹簧受压时出现偏斜导致密封面受力不均。阀体下部的六角结构方便安装时使用管钳夹持拧紧，避免安装过程中阀体受力变形影响内部密封副的配合精度。

　　不同于普通截断类阀门，泄压阀的动作可靠性直接关系到整个承压系统的安全，因此在三维结构设计阶段就需要充分考虑零件的可加工性与装配便利性：所有回转类零件均采用同轴结构设计，可直接通过车床一次装夹完成主要型面加工，减少二次装夹带来的形位公差；弹簧腔的框架式结构在减重的同时，也方便后期对弹簧、阀瓣等易损件进行更换维护，无需将整个阀门从管路上拆下即可完成常规校验与零件更换。流道部分采用流线型过渡设计，减少介质流动过程中的涡流损失，降低泄放过程中的振动与噪音，同时避免介质中的杂质在流道拐角处沉积卡滞阀瓣。
