法兰连接手动截止式阀门结构设计

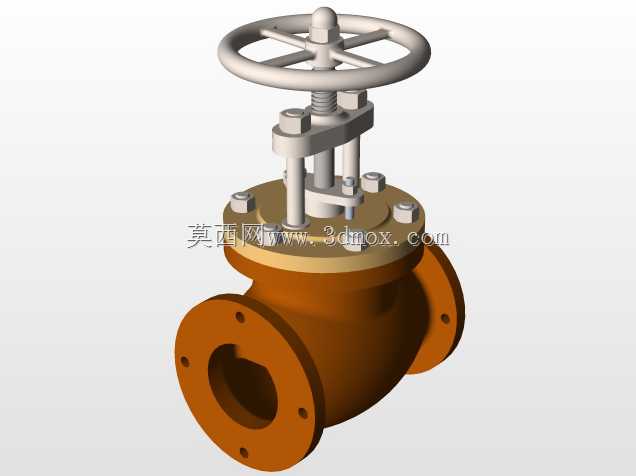

　　在化工、市政给排水、热力输送、常规工业流体管路系统中，这类手动法兰连接截止阀是管路截断控制的核心部件之一，主要承担管路内流体的通断调节功能，相比闸阀其密封面受流体冲刷磨损的影响更小，节流调节性能更稳定，适合需要频繁调整开度或者长期保持截断状态的管路工况。从结构设计来看，该阀门采用手轮驱动的明杆结构，阀杆梯形螺纹外露于阀盖上方，操作人员可以直观通过阀杆的升降高度判断阀门的当前开度，避免出现误判阀门开关状态的问题，手轮采用轮辐式结构，在保证操作扭矩传递强度的前提下，尽可能降低手轮自身重量，轮缘做了圆弧过渡处理，手动操作时不会出现硌手的问题，适配现场无辅助工具时的手动启闭操作。阀体部分采用直通式流道设计，进出口两端为标准法兰连接结构，

　　法兰盘上均匀布置螺栓孔，安装时可以直接和同压力等级的管路法兰配对，通过螺栓紧固实现密封连接，安装过程中不需要额外加工焊接坡口，后期维护拆卸也更为便捷，阀体流道做了平滑过渡处理，尽可能降低流体通过时的局部阻力损失，减少管路系统的压损消耗。阀盖与阀体之间采用法兰压紧密封结构，中法兰位置通过多组六角螺栓均匀紧固，密封面处预留了垫片安装槽，可以根据输送介质的温度、腐蚀特性选择适配的密封垫片，比如常温清水工况可以选用橡胶石棉垫，高温油品工况可以选用金属缠绕垫，保证中缝位置在额定工作压力下不会出现外漏问题。阀杆与阀盖之间设置了填料密封结构，通过填料压盖的压紧螺栓调整填料的压缩量，在阀杆升降动作过程中，填料可以紧密贴合阀杆表面，

　　阻断介质沿阀杆配合间隙向外泄漏的路径，日常维护时不需要拆解整个阀门，只需要适当拧紧填料压盖的螺栓就可以补偿填料的磨损量，大幅降低现场维护的工作量。密封副部分采用平面密封结构，阀瓣密封面与阀座密封面在关闭状态下完全贴合，依靠手轮施加的轴向压紧力实现密封截断，相比锥面密封，平面密封的加工精度更容易保证，现场研磨修复也更为简便，当密封面出现轻微冲刷损伤时，不需要更换整个阀瓣或者阀座，只需要对密封面进行研磨处理就可以恢复密封性能。从安装边界来看，该阀门的整体结构尺寸适配常规工业管路的安装空间，手轮的操作半径预留了足够的操作空间，安装时不需要额外预留过大的侧向操作距离，阀体底部为圆弧过渡结构，安装时可以直接放置在管路支墩上，

　　不需要额外制作特殊的支撑结构，进出口法兰的端面垂直度、螺栓孔位置度都按照通用管路法兰标准设计，和同规格的标准管路配件具备完全互换性。在实际选型应用中，这类阀门可以适配水、油品、低压蒸汽等多种无强腐蚀性的流体介质，通过更换内部密封件材质也可以拓展到弱腐蚀介质的输送管路中，手动驱动的结构不需要外接气源或者电源，在一些没有辅助动力源的野外管路、厂区备用管路上适用性更强，结构简单可靠，日常维护成本低，是常规流体输送系统中应用最为广泛的截断类阀门结构之一。建模过程中对各个配合部件的公差配合做了对应还原，比如阀杆与填料函的间隙配合、阀杆梯形螺纹的传动配合、阀瓣与阀杆的活动连接结构都按照实际加工装配要求做了结构还原，既保证各个运动部件的动作顺畅，也避免配合间隙过大导致的密封失效问题，法兰螺栓孔的位置、阀杆的行程长度都和实际工业产品的参数保持一致，可以直接用于管路布置的干涉检查、安装模拟以及相关教学演示场景。
