立式承压空气储存罐体结构设计

　　在工业压缩空气系统的布局规划中，储气罐是不可或缺的缓冲与稳压核心部件，这款20立方规格的立式储气罐，主要适配中型生产车间的集中供气场景，可对接多台螺杆式空压机的输出端，平抑活塞式或螺杆式空压机启停带来的气压波动，避免管网内压力骤升骤降对末端气动工具、气动执行元件造成冲击损伤，同时能沉淀压缩空气中夹带的液态冷凝水、油污杂质，减少下游冷干机、精密过滤器的处理负荷。从实际应用场景来看，这类罐体常布置在空压站房的靠墙区域，或是车间外部的露天供气节点，需要兼顾承压稳定性与占地经济性，因此采用立式长筒结构的设计思路，相比同容积的卧式罐体，能减少近40%的地面投影面积，适配厂房内狭窄的设备安装空间。

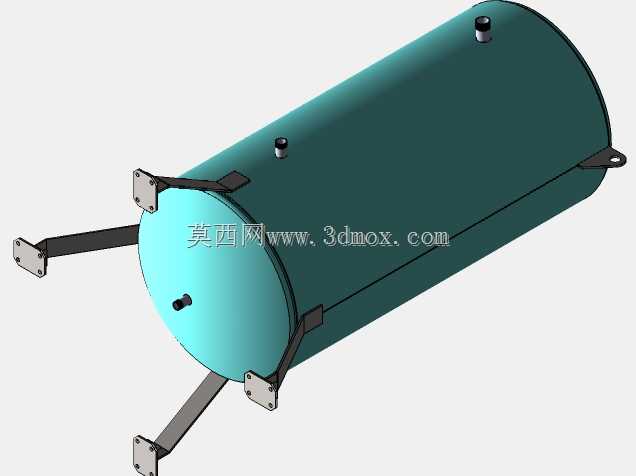

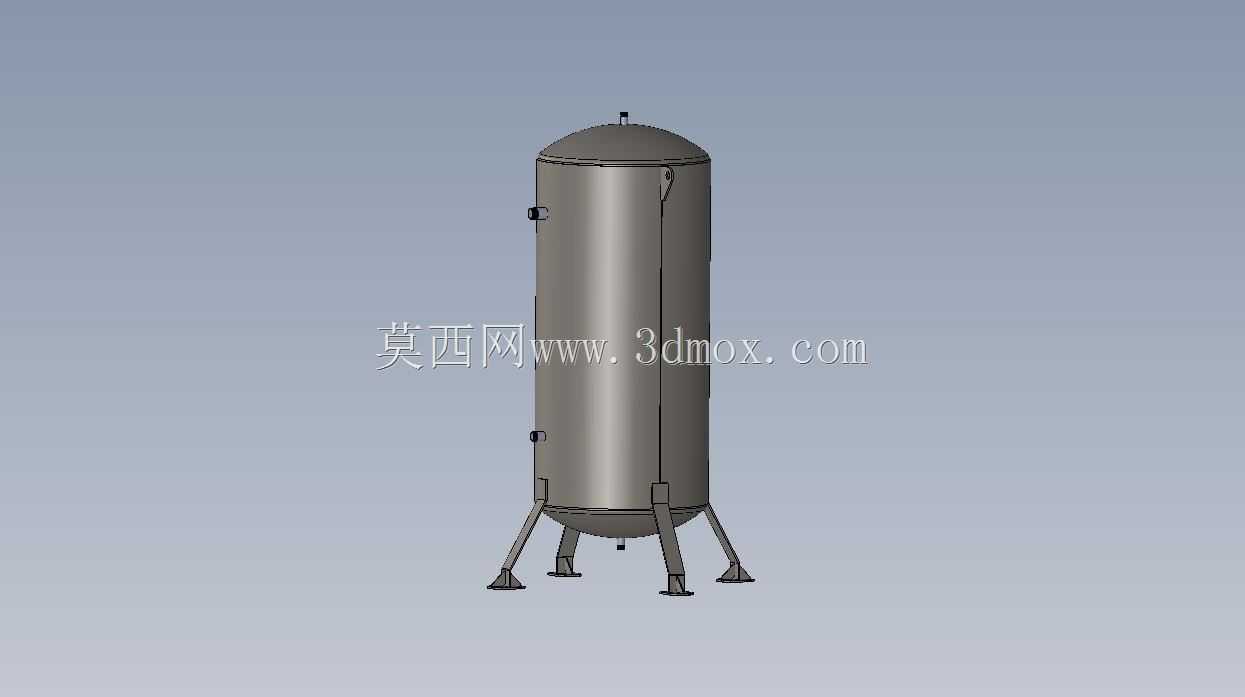

　　设计过程中首先围绕承压需求做壁厚核算，筒体采用等直径圆筒结构，上下端采用标准椭圆形封头，这种封头形式的应力分布均匀，在相同承压等级下所需壁厚更薄，能有效控制设备整体自重。罐体底部采用三支点支腿结构，支腿与下封头采用焊接连接，每个支腿底部设置带安装孔的脚板，可通过地脚螺栓与混凝土基础固定，抵消罐体满载时的重心偏移，同时支腿的高度预留了底部排污阀的操作空间，方便日常运维时排放罐底积存的冷凝水。罐体侧壁的附件布局完全结合现场操作逻辑设置：上部设置进气口与安全阀接口，进气口沿筒体切线方向接入，利用离心作用加速空气中液态杂质的分离，安全阀接口直接连通罐体顶部气相空间，超压时可快速泄压保障安全；中部分别设置压力表接口、出气口，出气口位置高于罐体液位警戒线，避免排出的气体夹带沉积的液态杂质；下部设置人孔与排污口，人孔尺寸满足检修人员进入罐内检查焊缝、做防腐处理的通行需求，排污口设置在罐体最低点，确保沉积的杂质与液体可以完全排空。

　　考虑到户外安装的场景需求，罐体顶部设置了吊装耳板，方便设备运输与就位时的吊装作业，侧壁设置了爬梯固定点，可按需加装外置爬梯，方便运维人员攀爬至顶部检查阀门状态。安装边界方面，罐体就位时需要在支腿脚板与基础之间加装减震垫，减少空压机运行时的振动传导至罐体引发焊缝疲劳，同时罐体周围需要预留不小于0.8米的操作维护空间，顶部安全阀的泄压方向需要避开人员通行区域与电气设备，排污口需要接入厂区的废水收集管网，避免带油冷凝水随意排放。从结构细节来看，所有接管与筒体的连接部位都做了补强处理，开孔边缘做倒圆角处理减少应力集中，焊缝采用全焊透结构，满足压力容器的焊接检测要求，罐体内部可根据输送介质的需求做防腐涂层处理，适配潮湿或带弱腐蚀性气体的储存需求。这类储气罐除了常规的工业压缩空气系统外，还可适配氮气、氩气等惰性气体的缓冲储存场景，只需要调整密封件材质与内壁防腐等级即可，整体结构的通用性较强，可作为通用承压储气单元适配不同行业的供气系统需求。在建模过程中，所有装配关系都按照实际焊接与法兰连接的工艺要求设置，支腿的角度、接管的伸出长度都参考了行业通用的安装规范，确保模型可直接用于场站布局的干涉检查、基础载荷核算等工程环节，避免设计阶段出现安装空间不足、接口位置错位等问题。
