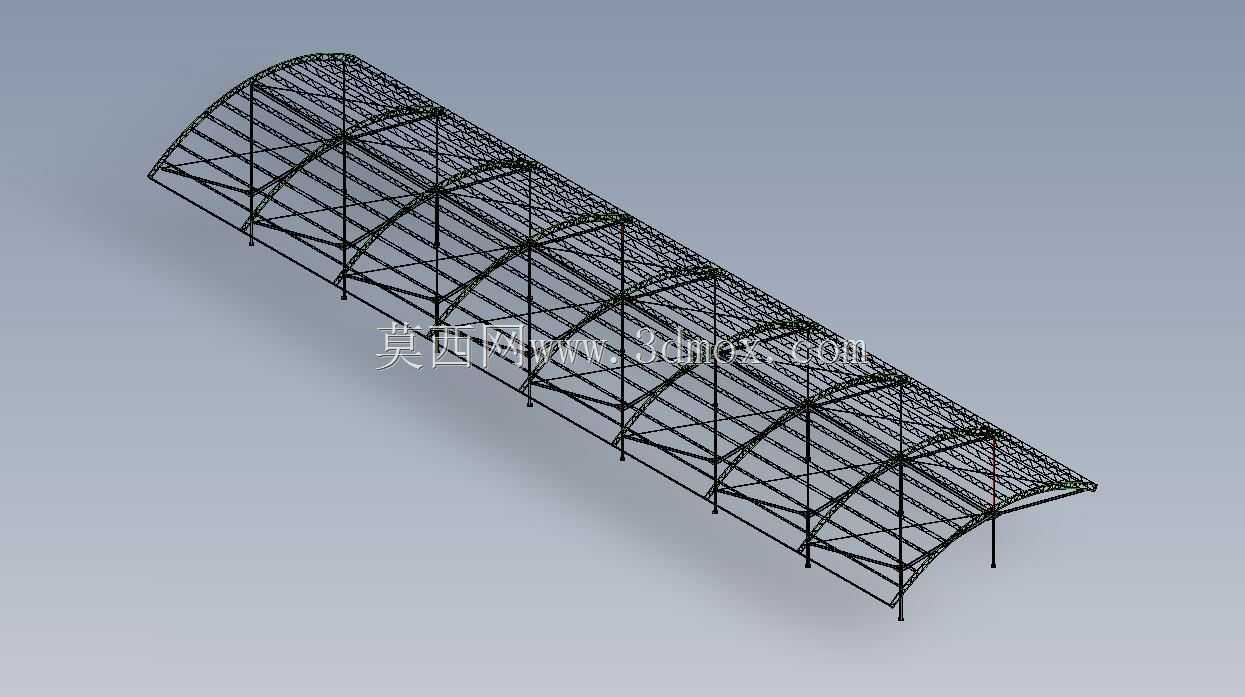

弧形桁架式遮阳遮雨棚冠层钢架结构

　　该结构为大跨度弧形顶棚支撑钢架，常应用于厂区通道遮雨、露天停车场遮阳、户外作业区防护、物流装卸货区挡雨等场景，也可适配公交站台、露天堆场的顶棚搭建需求，作为冠层支撑体系承担上部覆盖板材的荷载传递，将风载、雪载、上部覆盖件自重通过竖向支撑柱传导至地面基础，避免覆盖材料出现挠曲变形或受载脱落。从结构设计逻辑来看，整体采用连续弧形主拱作为主要受力构件，主拱之间通过横向系杆、交叉腹杆形成空间桁架体系，相比单根型钢拱架，这种桁架式结构在同等用钢量下能获得更高的截面惯性矩，大幅提升大跨度下的结构抗变形能力，同时交叉腹杆的布置能有效抵消水平方向的风荷载推力，避免结构在侧向风力作用下出现整体失稳。竖向支撑柱沿拱架跨度方向等距布置，

　　柱脚位置预留基础连接法兰盘，安装时可通过膨胀螺栓或预埋螺栓与混凝土地面基础刚性连接，柱顶与主拱架采用焊接节点配合加劲肋补强，保证节点处的应力传递顺畅，避免应力集中导致的焊缝开裂。设计过程中优先考虑了现场拼装的便利性，所有杆件均采用常规等边角钢与圆管型材，无需特殊定制异型材，单根杆件长度控制在常规运输尺寸范围内，现场可通过螺栓拼接节点完成组装，减少现场焊接作业量，降低高空作业的施工难度。结构的外形沿跨度方向呈平滑圆弧过渡，拱架曲率根据覆盖区域的宽度匹配设计，既保证雨水能沿弧形面自然滑落无积水区，也能让整体造型更流畅，横向相邻拱架的间距根据上部覆盖板材的常规幅宽设置，避免板材跨度过大出现下挠，同时腹杆的排布密度兼顾受力需求与材料成本，

　　在保证结构整体刚度满足常规民用建筑荷载规范要求的前提下，尽可能减少冗余杆件，控制整体用钢量。安装边界方面，结构两端的边拱需额外设置斜向支撑与端部封边杆件，用于固定侧边的覆盖板材，同时提升端部结构的抗扭性能，柱脚位置要求地面基础的混凝土强度不低于常规民用建筑基础标准，预埋螺栓的埋深需满足抗拔要求，应对极端大风天气下的结构上拔力。在实际使用场景中，该冠层结构上部可搭配彩钢瓦、阳光板、耐力板等多种覆盖材料，适配不同的透光、挡雨、隔热需求，桁架杆件之间的空隙也可预留照明线路、喷淋管线的布设空间，无需额外在结构上打孔固定管线，避免破坏杆件的防腐涂层与结构强度。结构整体的防腐处理可根据使用环境选择热浸镀锌或喷塑工艺，

　　沿海高盐雾区域可额外增加防腐涂层厚度，延长结构的户外使用寿命，杆件连接节点处均预留后期维护的操作空间，方便定期检查螺栓紧固度与焊缝状态，降低后期运维成本。从建模逻辑来看，该结构采用参数化阵列思路完成整体建模，先绘制单榀主拱的桁架轮廓，通过杆件扫描生成单榀拱架模型后，沿纵向按设定间距阵列，再补充横向系杆与竖向支撑柱，所有节点处的加劲肋、连接法兰均按照实际加工尺寸建模，可直接导出杆件加工图用于车间下料，避免二次建模的重复工作，模型中各杆件的截面参数均匹配常规国标型材规格，无需开模定制，能直接对接加工生产环节。
