十字轴式万向传动连接关节结构

项目分类:通用机械零部件 发布时间:2022-04-11 ID:609313
  • 十字轴式万向传动连接关节结构
  • 十字轴式万向传动连接关节结构

  在各类需要变角度传递扭矩的机械传动场景中,这类十字轴式万向连接关节是应用极为广泛的核心传动部件,从农用机械的动力传输、工业设备的非同轴传动连接,到小型自动化设备的动力换向结构中,都能见到这类结构的身影。它的核心作用是在两根轴线不重合、或者工作过程中轴线夹角会发生动态变化的传动轴之间,实现连续的旋转运动传递,同时稳定输出扭矩,补偿安装过程中产生的同轴度误差,以及设备运行时因机架形变、振动带来的轴系位置偏移。

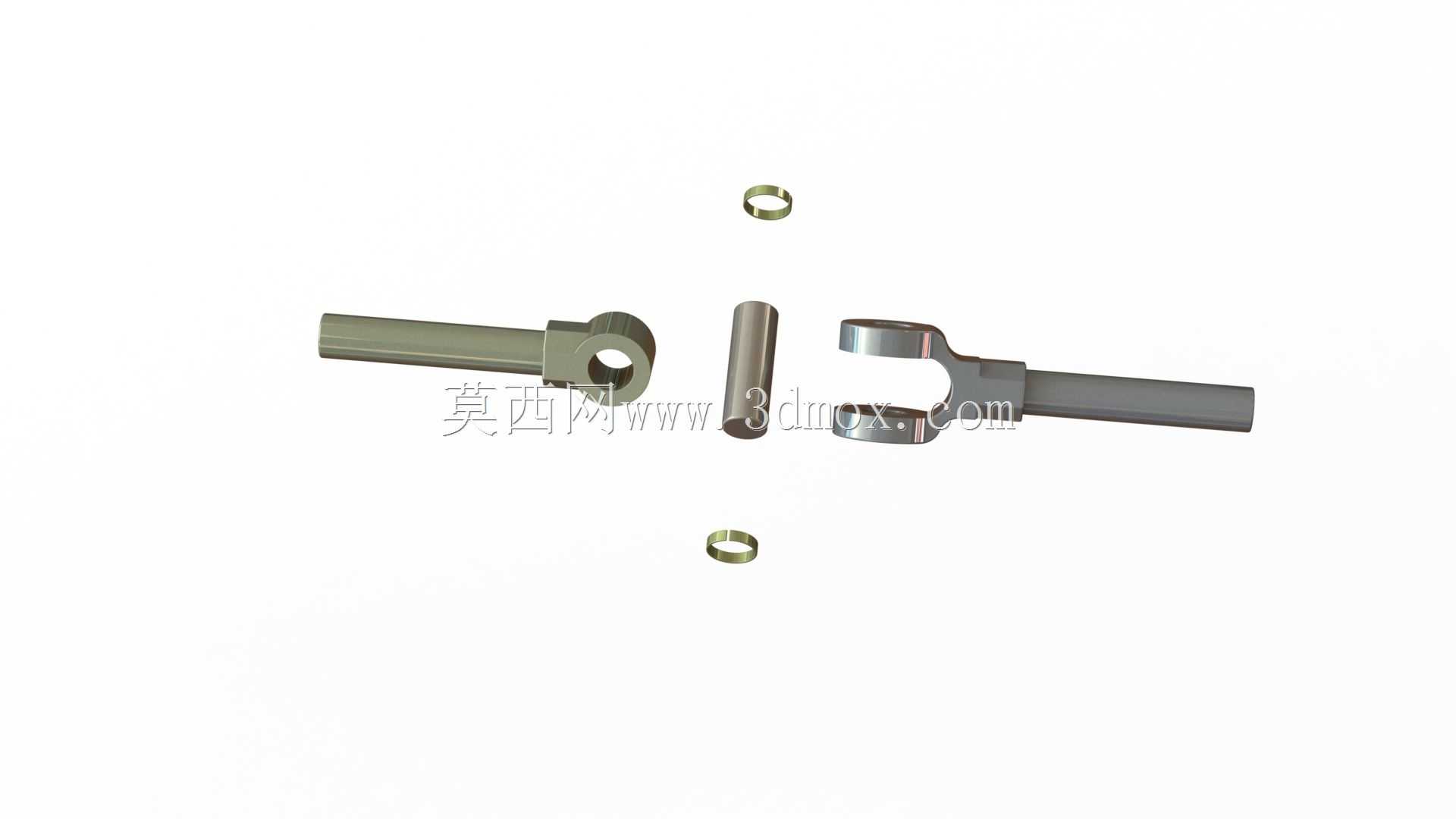

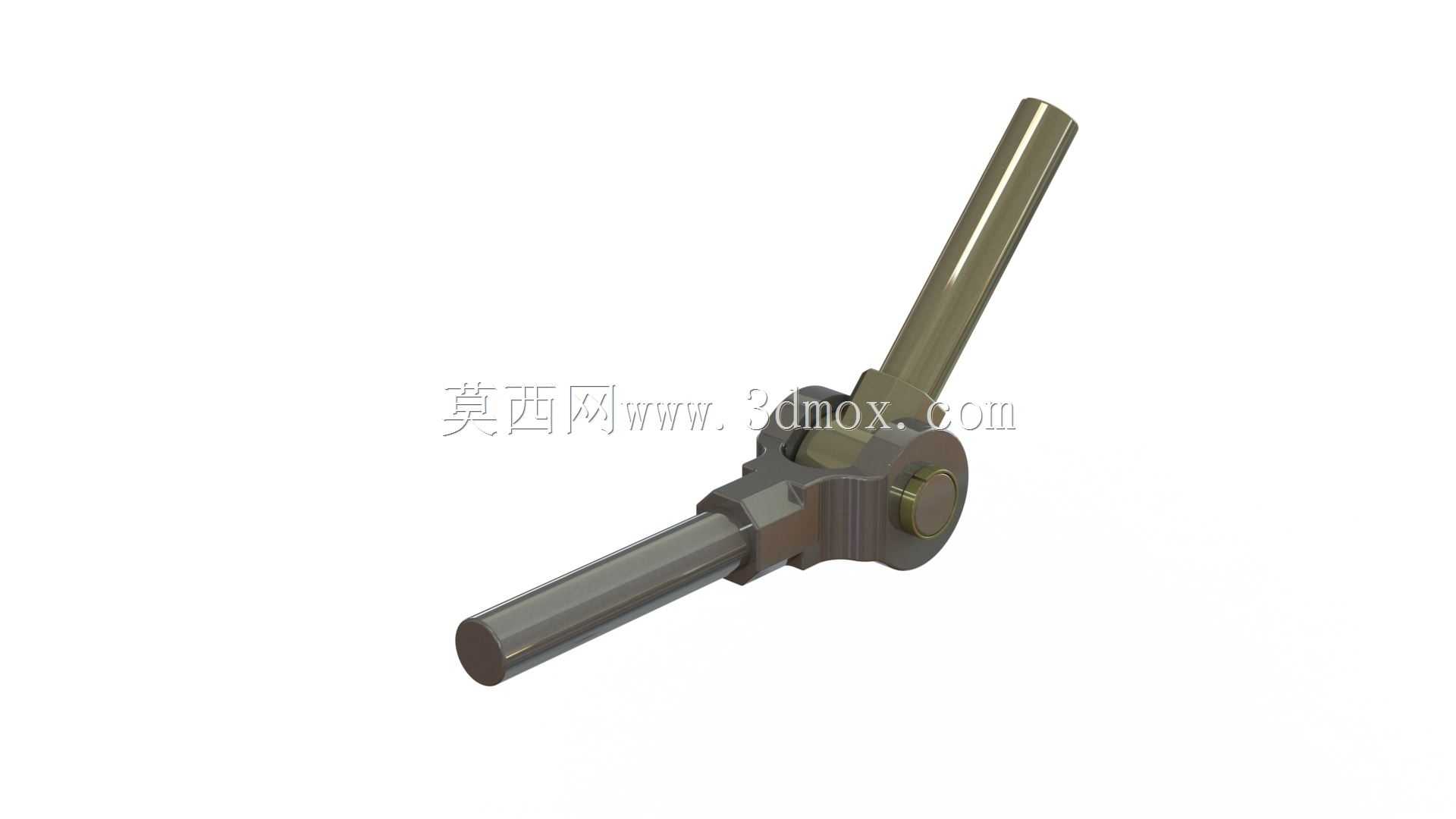

  从结构设计逻辑来看,这个关节采用了经典的十字轴万向节构型,中间的十字轴作为核心传动载体,四个轴颈分别与两侧的叉形接头配合,每一组配合面都预留了合理的转动间隙,保证两个连接端可以在一定角度范围内相对摆动,不会出现运动卡滞。两侧伸出的长轴段是动力输入与输出的连接端,轴段采用等直径圆柱结构,表面做了光滑处理,既可以通过过盈配合与外接传动部件连接,也可以根据实际安装需求加工键槽、定位孔等结构,适配不同的连接固定方式。

  设计过程中首先要考虑的是扭矩传递的匹配性,十字轴的轴颈直径、叉形接头的壁厚都需要根据额定传递扭矩做强度校核,避免在冲击载荷下出现断裂或者塑性形变。同时转动副的配合精度需要控制在合理区间,间隙过大会导致传动过程中出现回程间隙,影响传动精度,间隙过小则会增大转动阻力,加速配合面的磨损,甚至在热胀冷缩的工况下出现抱死问题。整个关节的摆动角度范围是设计时的核心安装边界参数,这类小型万向关节的单节最大工作夹角一般控制在15°到25°之间,安装时如果超出这个角度范围,会大幅增大十字轴轴颈的附加载荷,急剧缩短部件使用寿命,同时还会导致传动转速波动增大,影响整个传动链的稳定性。

  从安装适配性来看,两侧轴段的长度、直径都可以根据实际安装空间做调整,在布置传动链路时,需要预留出关节摆动所需的空间,避免关节摆动时与周边的机架、护罩等部件发生运动干涉。如果需要实现等角速度传动,还可以成对使用这类万向关节,按照中间轴两端叉面共面、两端夹角相等的原则布置,就能消除单万向节带来的转速波动问题,满足对传动平稳性要求更高的场景需求。

  在实际工况中,这类关节往往需要配合润滑结构使用,十字轴的轴颈位置通常会设计油道或者预装润滑脂存储结构,保证转动配合面在长期运行过程中能得到持续润滑,降低磨损速率。针对不同的使用环境,还可以在配合位置增加密封结构,阻挡外界的粉尘、水汽进入摩擦面,避免磨粒磨损或者锈蚀问题,提升部件在恶劣工况下的使用寿命。很多现场运维人员容易忽略万向关节的定期润滑检查,往往等到关节出现异响、卡滞的时候才进行维护,这时候配合面往往已经出现了不可逆的磨损,会直接影响整个传动系统的运行精度,甚至引发传动链断裂的设备故障。

  从建模实现的角度来看,构建这个模型时需要重点关注十字轴与叉形接头的配合关系,保证四个转动副的轴线两两垂直且交于一点,这是万向节能否正常实现摆动功能的核心几何约束,如果轴线交点出现偏移,会导致运动过程中出现干涉,无法模拟真实的运动状态。两侧轴段的同轴度、轴段与叉形接头的位置精度也需要严格控制,才能保证模型在装配、运动仿真时与实际部件的特性保持一致,为后续的工程计算、运动模拟提供准确的模型基础。
