无框uPVC窗配套滚轮辊组结构设计

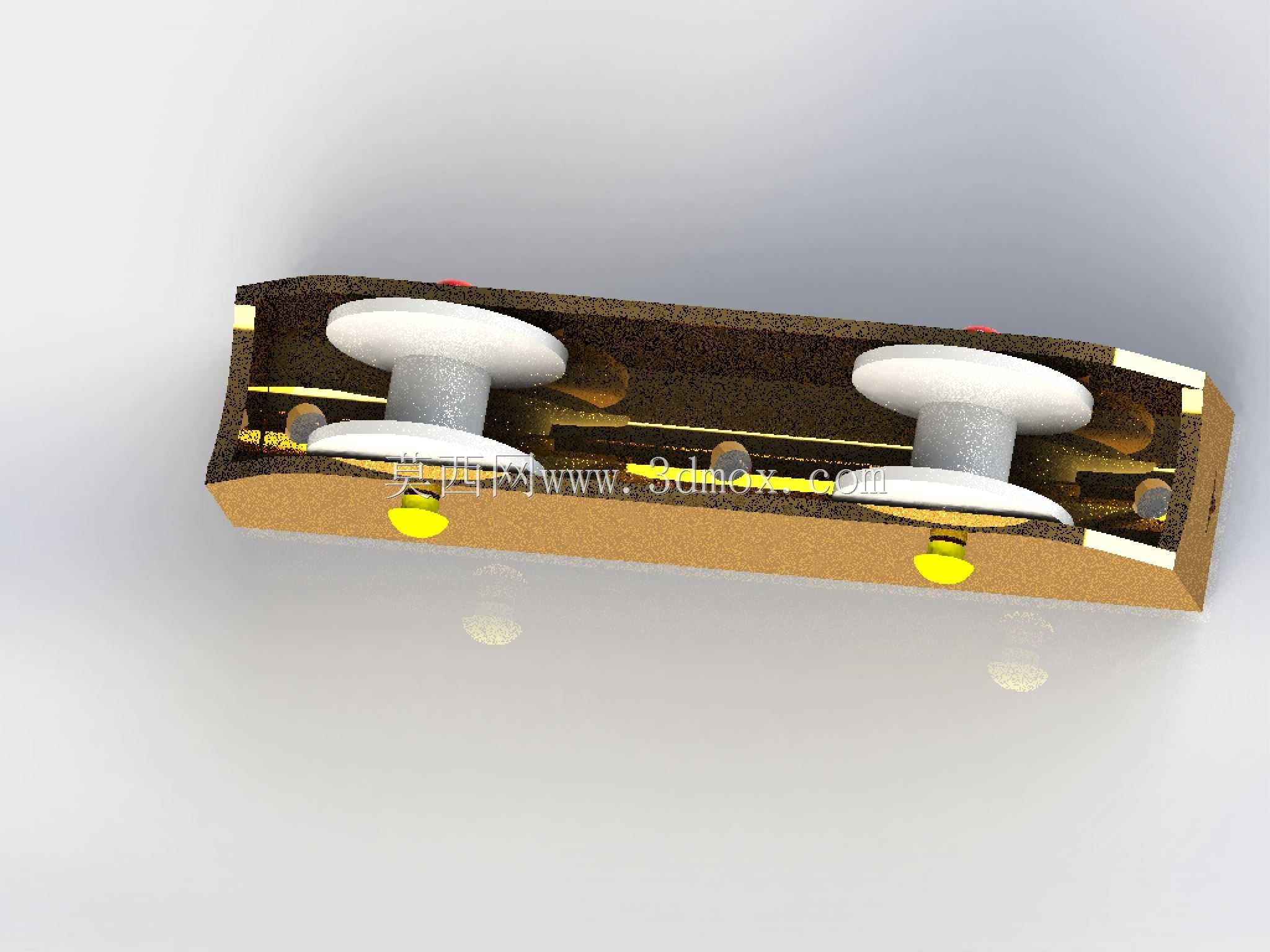

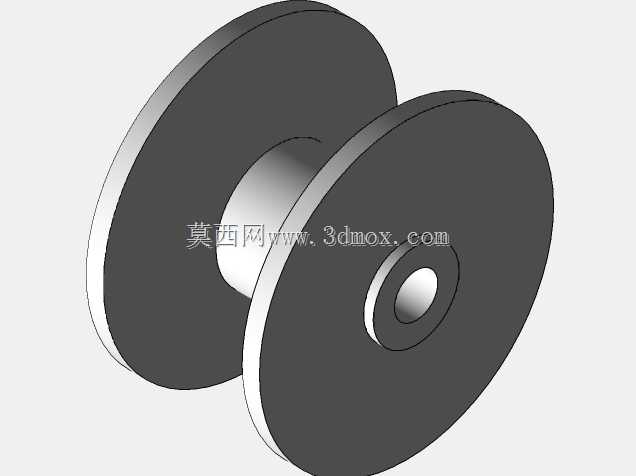

　　在民用建筑门窗配套五金的实际应用场景里，无框uPVC窗的玻璃固定与滑动顺畅度一直是结构设计的核心痛点，常规有框窗的承重结构依托窗框型材腔体布置五金件，而无框设计需要将承重、导向、限位功能全部集成在窄小的窗辊组件内，不能额外占用玻璃可视区域，这对组件的结构紧凑度提出了很高要求。这套uPVC窗辊组件的核心用途，就是在无窗框的uPVC窗安装场景下，直接承托钢化玻璃的下部荷载，同时为窗扇的水平滑动提供低阻力导向，避免玻璃在推拉过程中出现偏摆、卡顿、下坠移位的问题。从功能特性来看，组件采用双滚轮对称布置结构，两个滚轮分别对应玻璃底部的两个受力支点，滚轮外圈采用低摩擦耐磨材质，与uPVC窗的下滑道接触时不会产生硬质刮擦，滚动过程中运行阻力小，

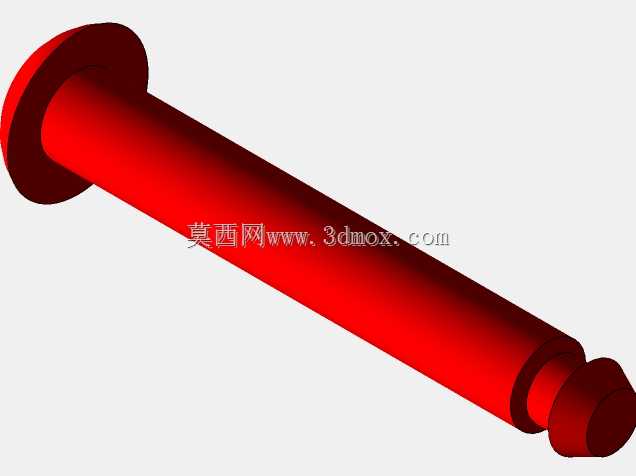

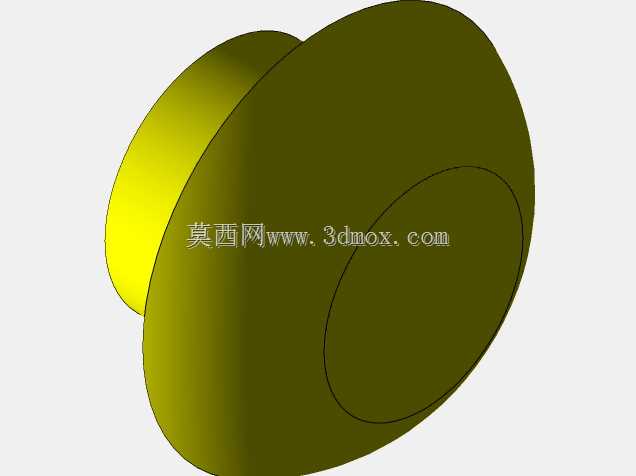

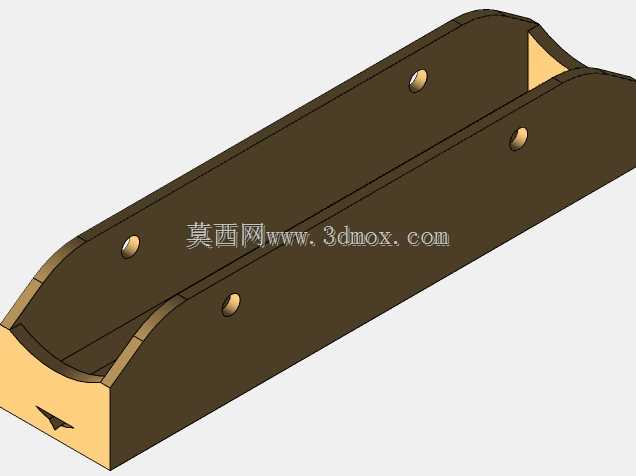

　　长期使用也不会因为磨损出现间隙晃动；滚轮的轮轴采用过盈配合嵌入辊座的安装槽内，辊座主体采用与uPVC型材膨胀系数接近的硬质材质，避免温度变化时组件与型材连接部位出现应力开裂；组件下部设置的两个可调式定位凸点，在安装时可以卡入uPVC型材的预制安装槽内，不需要额外打孔破坏型材结构，安装后可以通过微调凸点的伸出长度，调整玻璃的安装垂直度，抵消型材加工时的尺寸公差。设计思路上，首先是匹配无框窗的安装边界，整个辊座的外形宽度控制在uPVC玻璃安装槽的腔体宽度范围内，安装后组件完全隐藏在玻璃底部的型材槽内，不会从玻璃外侧露出五金件，保证无框窗的外观整体性；滚轮的直径经过反复校核，既要保证滚动时的接触面积足够，降低单位面积的接触压强，

　　避免长期承重后滑道出现压痕凹陷，又不能因为滚轮直径过大导致组件整体高度超标，顶起玻璃后出现密封胶条无法贴合的问题；辊座的内部腔体做了加强筋结构，在不增加整体壁厚的前提下提升了辊座的抗弯折强度，即使窗扇尺寸偏大、玻璃重量较高时，辊座也不会出现中部下弯变形的情况。从安装边界来看，组件的总长度适配常规厚度的uPVC玻璃底部安装位，安装时只需要将玻璃底部清理干净，在辊座与玻璃接触的部位垫上缓冲减震胶垫，再将组件卡入玻璃底部的预设位置，最后把组件下部的定位凸点卡入下滑道的导向槽内即可完成安装，不需要复杂的专用工装；两个滚轮的中心距经过匹配常规下滑道的双轨间距设计，安装后滚轮与轨道的对中性良好，推拉过程中不会出现轮缘啃轨的问题；

　　组件的整体高度预留了密封胶条的安装空间，安装完成后玻璃与下滑道之间的胶条可以完全压实，不会出现透风、漏雨的密封失效问题。在实际工程应用中，这类窗辊组件需要适配不同厚度的钢化玻璃，因此辊座上部与玻璃接触的面做了微齿防滑结构，配合玻璃安装时的结构胶粘接，可以避免玻璃与辊座之间出现相对滑移；滚轮的转动部位预留了微小的润滑脂存储间隙，出厂时填充长效润滑脂，在门窗的全使用周期内不需要额外加注润滑，减少后期维护成本；针对沿海高湿度、高盐雾的使用场景，组件的所有金属部件都做了防腐处理，不会因为长期受潮出现锈死导致滚轮无法转动的问题。在结构建模过程中，需要重点校核辊座的受力变形量，在承受单块玻璃的满载荷载时，辊座的最大变形量要控制在密封胶条可补偿的范围内，避免因为变形导致玻璃与胶条之间出现缝隙；同时要校核滚轮的轮轴剪切强度，保证在窗扇推拉受到侧向冲击力时，轮轴不会出现剪切断裂；另外还要考虑安装时的容错性，组件的定位凸点做了一定的锥度导向，安装时即使存在少量的位置偏差，也可以顺着锥面顺利卡入安装槽，降低现场安装的操作难度。
