双锥面塑料传动滚筒结构设计

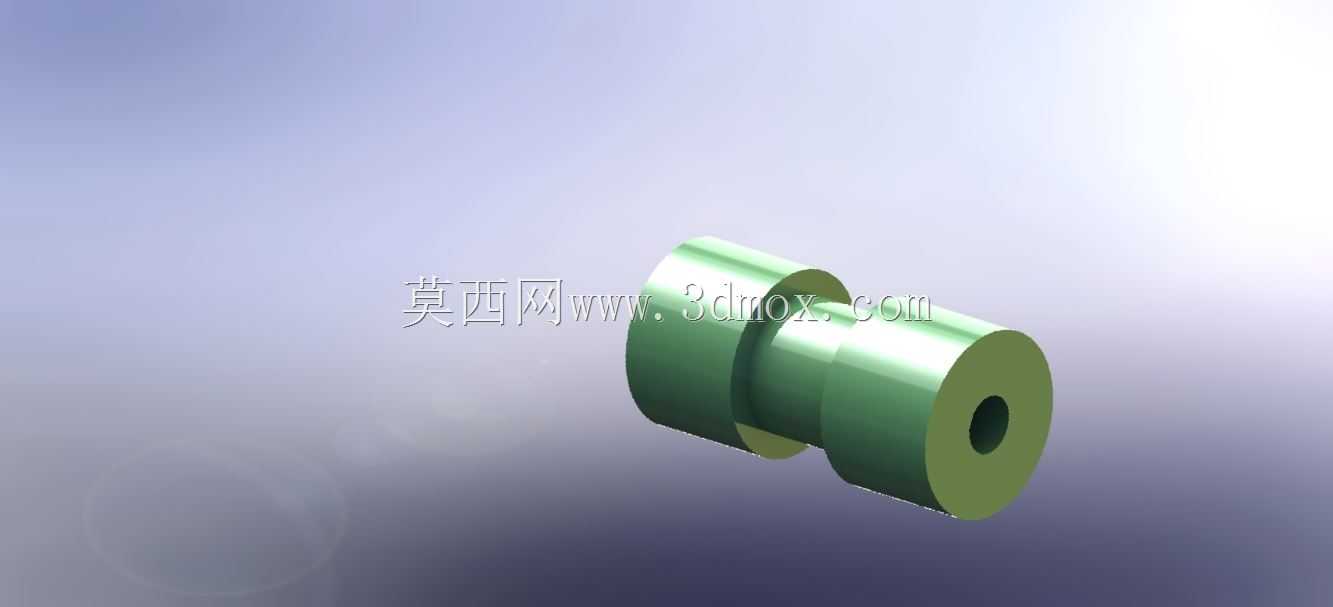

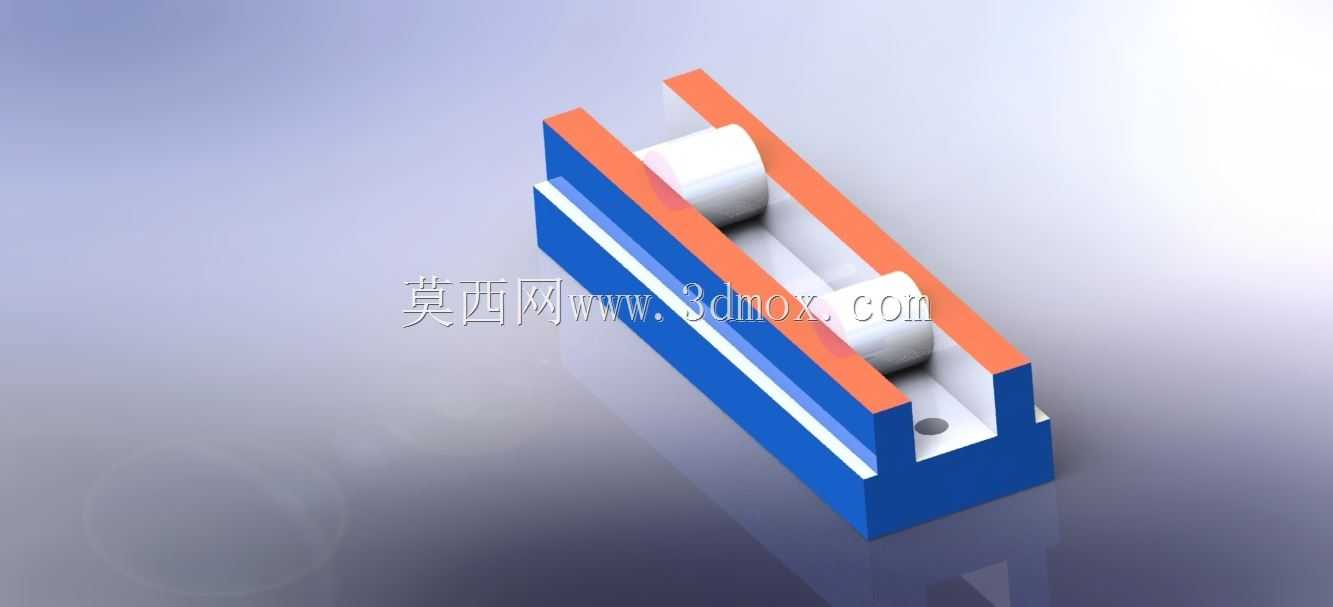

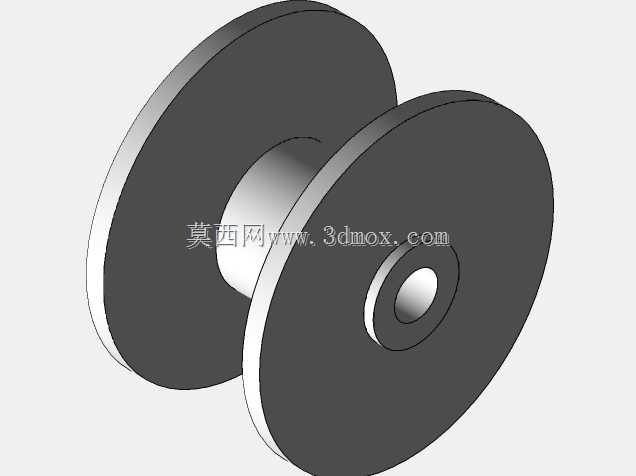

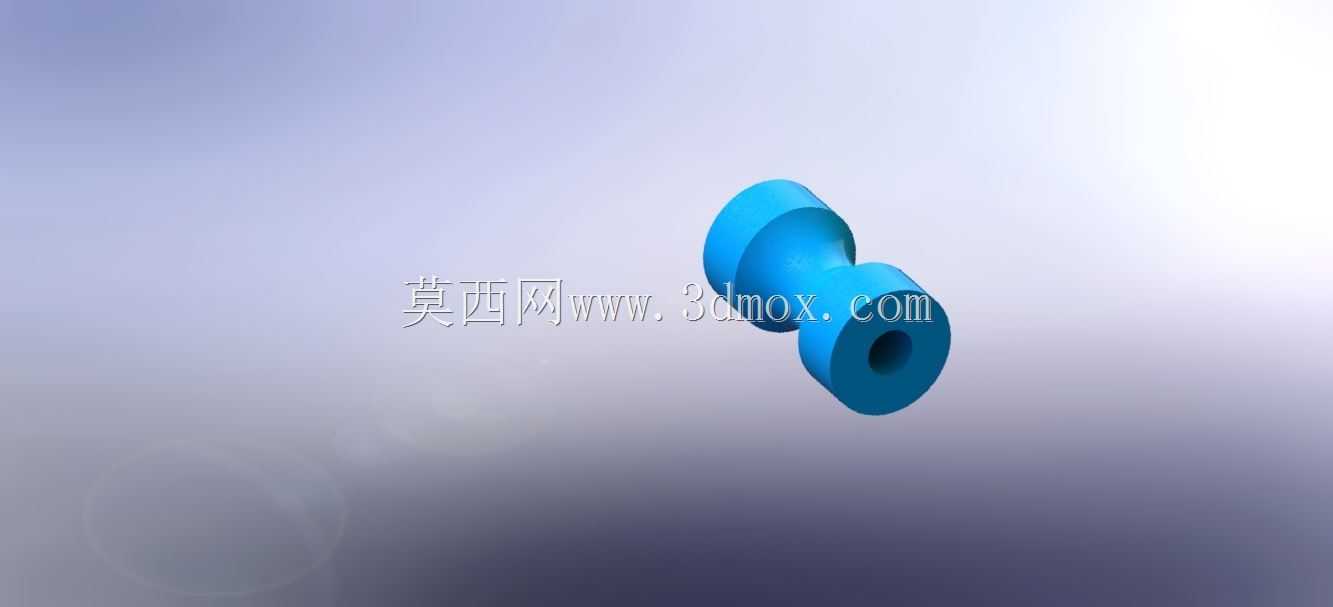

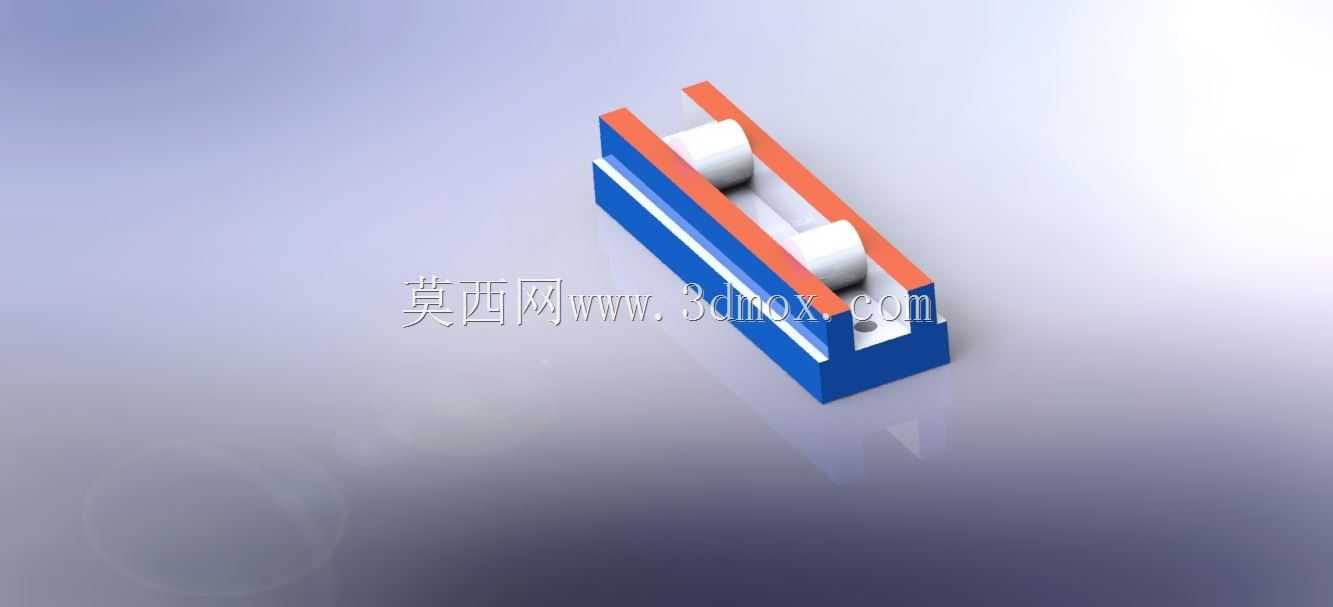

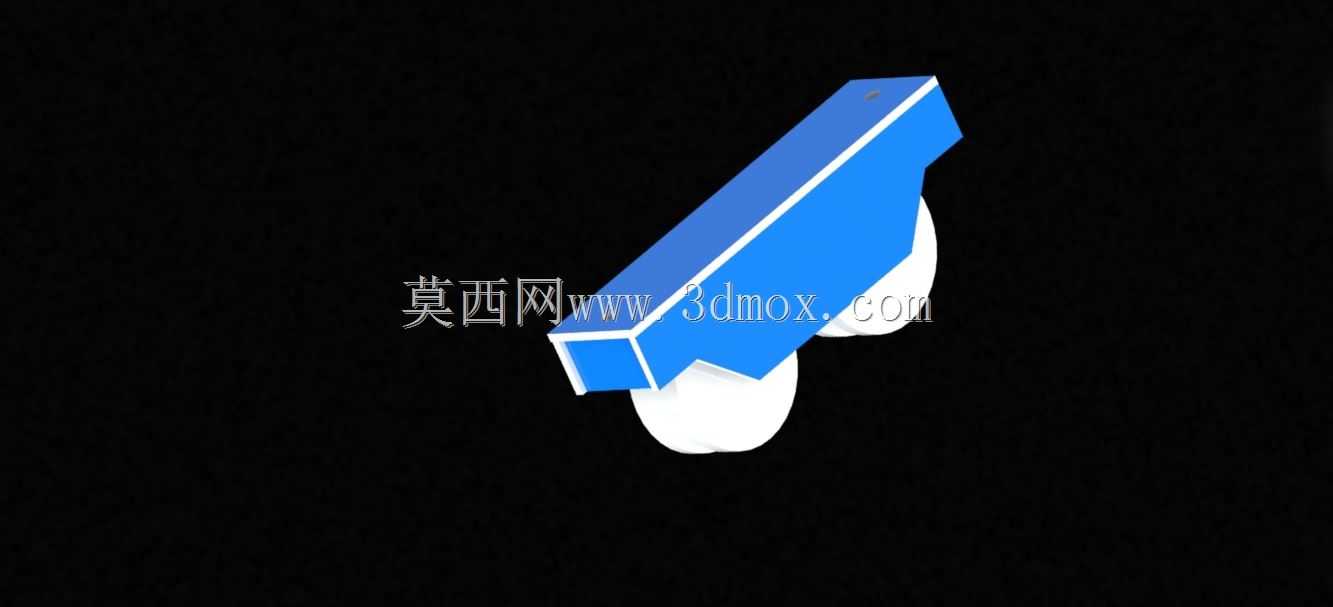

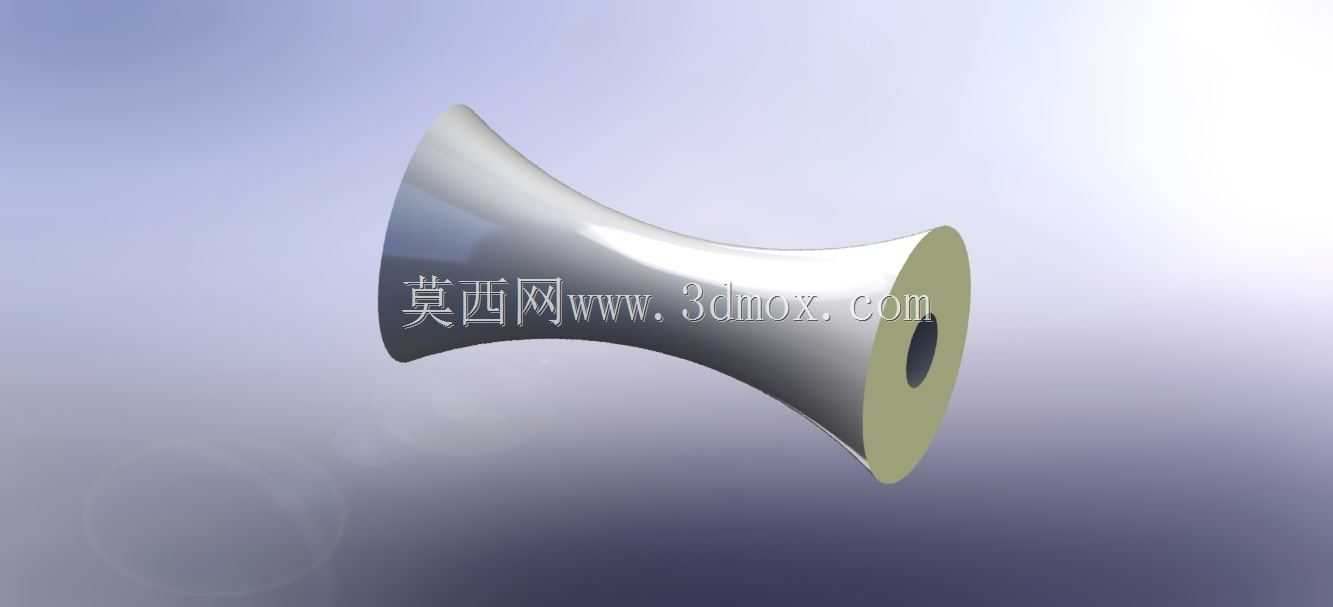

　　这款双锥面塑料滚筒，主要应用在轻型输送线的变向过渡段、窄幅物料导向输送工位，常见于电子组装线、食品包装输送线、小型物流分拣线的转角衔接位置，和常规直筒滚筒不同，它的双锥弧面结构可以在不额外加装侧导向条的前提下，让输送过程中偏移的物料自动回中，避免物料卡滞、刮边的问题，尤其适合输送尺寸较小、质地偏软的包装盒、PCB载板、轻型塑料工件这类物料。从结构设计来看，整个滚筒采用一体式塑料成型结构，两端预留标准的轴安装孔位，安装时可以直接搭配标准直径的光轴做穿轴固定，两端的轴伸长度可以根据输送线的侧板安装间距做适配裁切，不需要额外加工复杂的安装位，安装边界上，滚筒的最大外径位于中间弧面的最窄位置？不对，是两端直径大、中间直径收窄的腰鼓形结构，

　　整体长度适配200-300mm宽度的窄幅输送工位，安装时两侧轴座的中心距需要和滚筒两端轴头的同轴度保持在0.1mm以内，避免转动时出现径向跳动，影响输送平稳性。功能特性上，塑料材质的辊面本身具备自润滑特性，和输送皮带或者直接接触物料输送时，摩擦系数适中，不会刮伤物料表面，同时塑料材质自重较轻，转动惯量小，启动和停机时的惯性冲击小，搭配小型动力驱动时不需要太大的输出扭矩就能带动运转，也可以作为无动力滚筒使用，靠物料自身的重力或者推送力实现滑动输送。设计思路上，这款滚筒没有采用常规直筒加锥套的拼接结构，而是直接把双锥导向面做在一体的辊体上，减少了拼接带来的装配误差，也避免了长期使用后锥套松动、移位的问题，辊体内部做了均匀的加强筋布局，

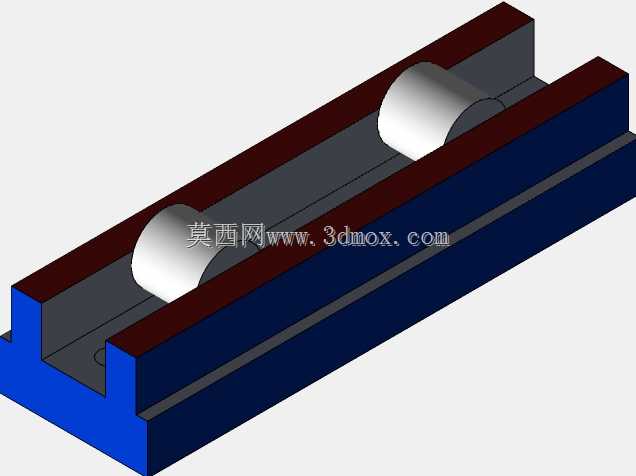

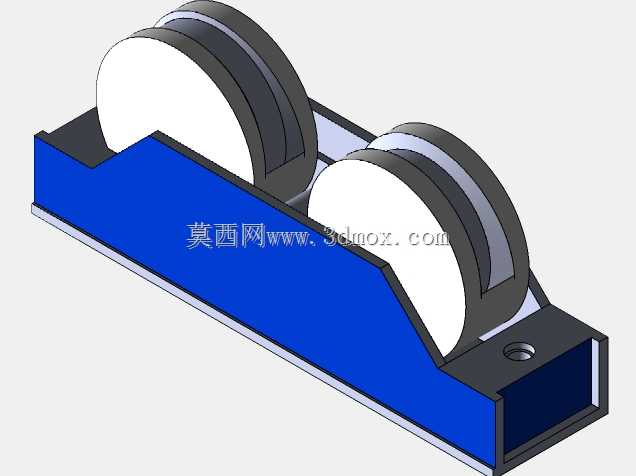

　　在保证整体壁厚均匀、方便注塑成型的前提下，提升了辊体的径向抗形变能力，即使承受一定的径向载荷，也不会出现辊面凹陷、转动卡滞的问题。实际使用场景中，这类腰鼓形滚筒经常被布置在输送线的进料端、转角过渡位，或者两条输送线的衔接位置，当物料从上游输送到该工位时，如果出现位置偏移，锥面的导向作用会给物料一个指向输送中心的分力，让物料自动回到输送线的中心位置，不需要人工调整位置，能有效降低输送过程中的堵料、掉料概率。和金属材质的同类型滚筒相比，塑料款的运行噪音更低，适合对车间噪音有要求的电子生产、医药包装类车间，同时塑料材质耐锈蚀，在有一定湿度的生产环境下也不会出现锈迹污染物料的问题，不需要做额外的表面防锈处理。安装尺寸方面，

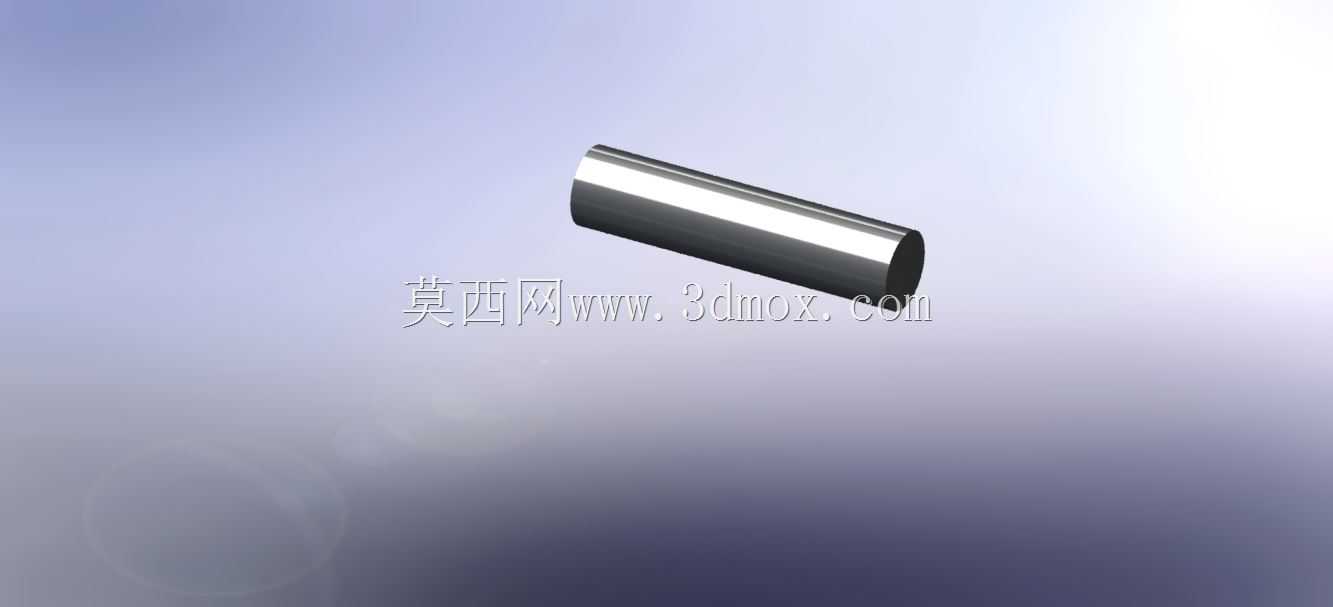

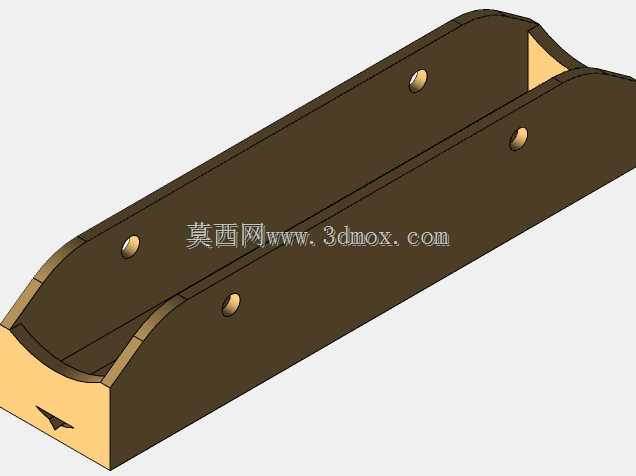

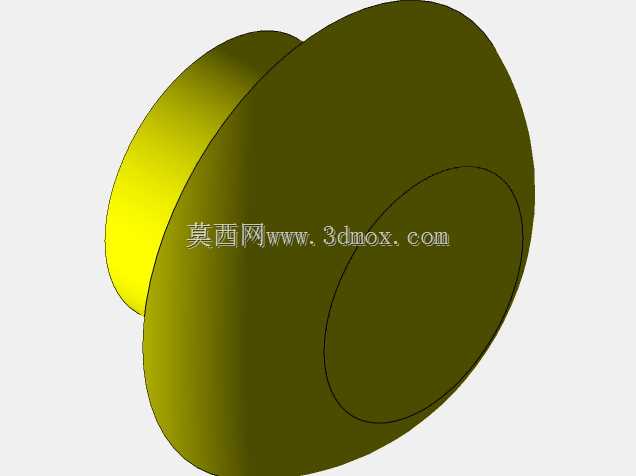

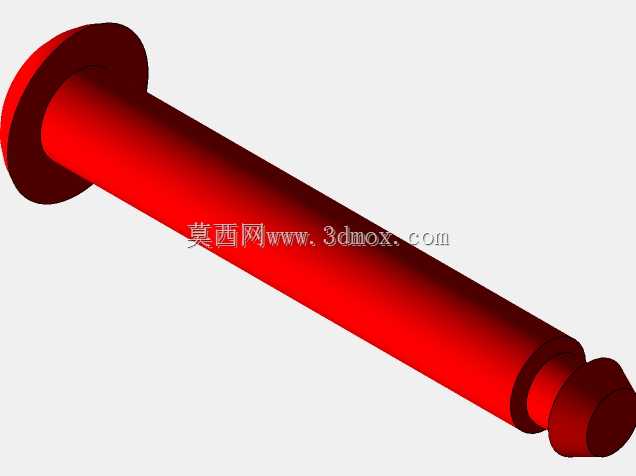

　　两端的轴孔采用标准的圆孔设计，可以适配市面上常见的滚筒安装座，不需要定制特殊的安装配件，替换现有输送线上的同规格直筒滚筒时，只需要核对整体长度、轴径和最大外径三个参数就能直接替换，不需要改动现有线体的结构。结构细节上，辊面的弧面曲率经过反复调整，既保证了足够的导向回中能力，又不会因为锥度过大导致物料在辊面上出现打滑、停留的问题，两端的端面做了小倒角处理，安装时不会刮伤安装侧板或者操作人员的手部，轴孔内部预留了轴承安装位，可以根据使用需求选配微型深沟球轴承，进一步降低转动阻力，提升滚筒的使用寿命，在无动力使用场景下也可以直接采用轴和孔的间隙配合，依靠塑料本身的自润滑特性实现顺畅转动，降低配件成本。
