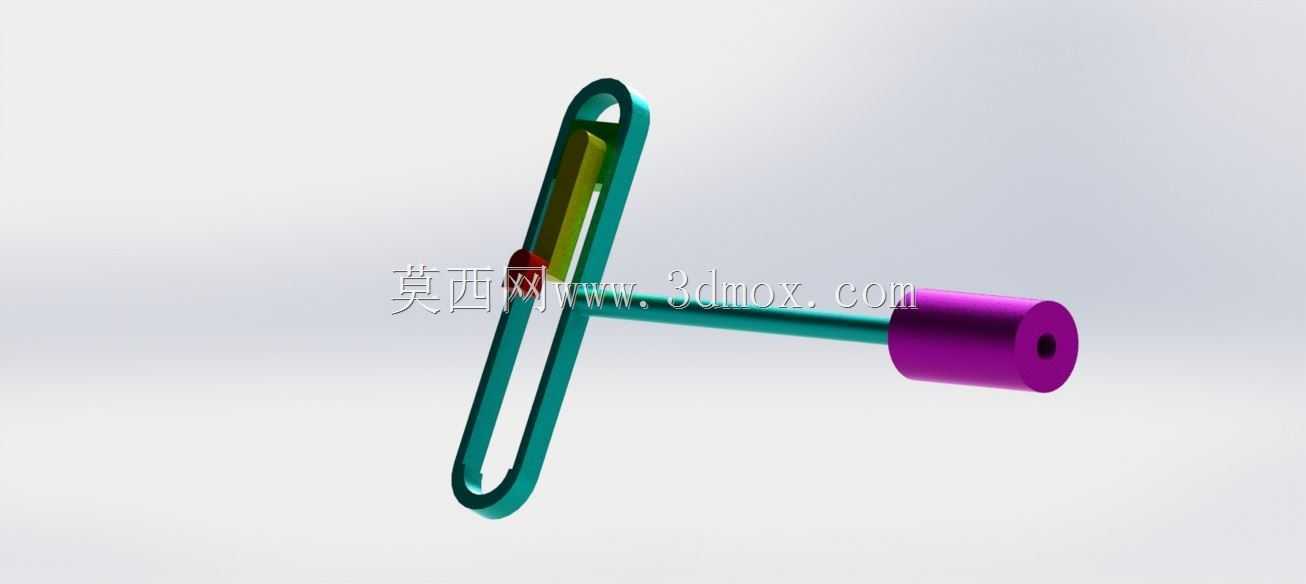

角运动转直线运动转换机构三维结构

　　在非标自动化产线、轻工包装设备、小型检测工位的传动链路搭建中，经常会遇到动力源输出为连续角运动，但执行端需要平稳直线往复动作的匹配需求，这类转换机构的设计合理性，直接决定了整条传动链的运行精度、噪音水平与维护周期。这套角运动转直线运动的转换机构，核心是通过刚性构件的运动副约束，将输入轴的定轴转动，无背隙地转换为输出滑块的定向直线位移，全程没有柔性传动件的弹性形变问题，适合对传动同步性有要求的中低速工位使用。从结构布局来看，整套机构的安装基准面为底部的承托板件，输入轴通过带座轴承固定在承托板的一侧，轴端连接偏心设置的曲柄销，曲柄销与中间连杆的一端通过滚针轴承形成转动副，连杆另一端则与直线输出滑块铰接，滑块被两侧的平行导轨约束，

　　仅能沿单一轴向做往复移动，整套运动链路没有冗余自由度，不会出现运动卡滞或窜动问题。设计过程中首先要确认的是安装边界尺寸，整套机构的横向安装跨度不超过输入曲柄回转直径的1.2倍，纵向安装高度以输入轴中心为基准，上下预留的安装余量不超过滑块行程的0.8倍，安装时只需保证输入轴与导轨导向方向的垂直度公差控制在0.02mm以内，就能避免运动过程中出现侧向外载加剧轴承磨损的问题。功能特性层面，这套机构的输出行程完全由输入曲柄的偏心距决定，偏心距的2倍即为滑块的理论最大行程，设计时可以根据实际工位需要的直线位移量，调整曲柄销的固定位置，无需更换整套连杆构件，适配性较强。和常见的齿轮齿条转换、凸轮顶杆转换结构相比，

　　这套连杆式转换机构的加工难度更低，所有构件均为常规机加工件，不需要特殊的成型工艺，曲柄、连杆、滑块的配合面仅需达到普通铣削的表面粗糙度要求，转动副位置加装标准密封轴承后，日常维护仅需定期补充润滑脂即可，长期运行的故障率远低于带柔性件的传动结构。在实际应用场景中，这类机构常被用在小型物料的推送工位、检测探头的往复进给工位、包装膜的定长牵引工位，尤其适合安装空间紧凑、不需要长行程输出的场合，相比气缸驱动的直线动作，这套机构的运动速度完全和输入轴转速绑定，不需要额外配置电磁阀、调速阀等气动元件，也不会出现气源压力波动导致的行程误差，在多工位同步动作的设备上，只需要将所有机构的输入轴通过同步带串联，就能实现所有工位的动作完全同步，

　　同步精度可以控制在0.1mm以内。设计时需要重点校核的是连杆的长径比，为了避免运动过程中出现死点卡顿，连杆长度需要设置为曲柄偏心距的3倍以上，同时要校核铰接位置的销轴剪切强度，根据工位实际需要的输出推力，选择对应直径的销轴与匹配的轴承型号，导轨部分可以根据负载大小选择普通滑动导轨或者微型滚珠导轨，轻载场景下甚至可以直接在承托板上加工导向槽，用滑块自带的导向凸台配合，进一步压缩制造成本。另外需要注意的是，整套机构的运动过程中，滑块的运动速度是随曲柄转角做正弦规律变化的，在行程两端会自然形成减速缓冲，不需要额外加装液压缓冲器或者硬限位缓冲垫，就能降低行程末端的冲击噪音，这一特性尤其适合用在易碎物料的推送、精密检测探头的进给这类对冲击敏感的工位，不会因为硬碰撞导致物料破损或者探头精度受损。安装时所有铰接位置的配合间隙需要控制在0.01mm以内，间隙过大会导致正反转切换时出现回程误差，间隙过小则会加剧转动副的磨损，缩短机构的使用寿命，输入轴的驱动端可以直接连接减速电机输出轴，也可以通过同步轮、齿轮等结构和设备主传动链路连接，不需要额外配置换向结构，整体集成难度很低。
