发动机维修用立式起重吊具结构

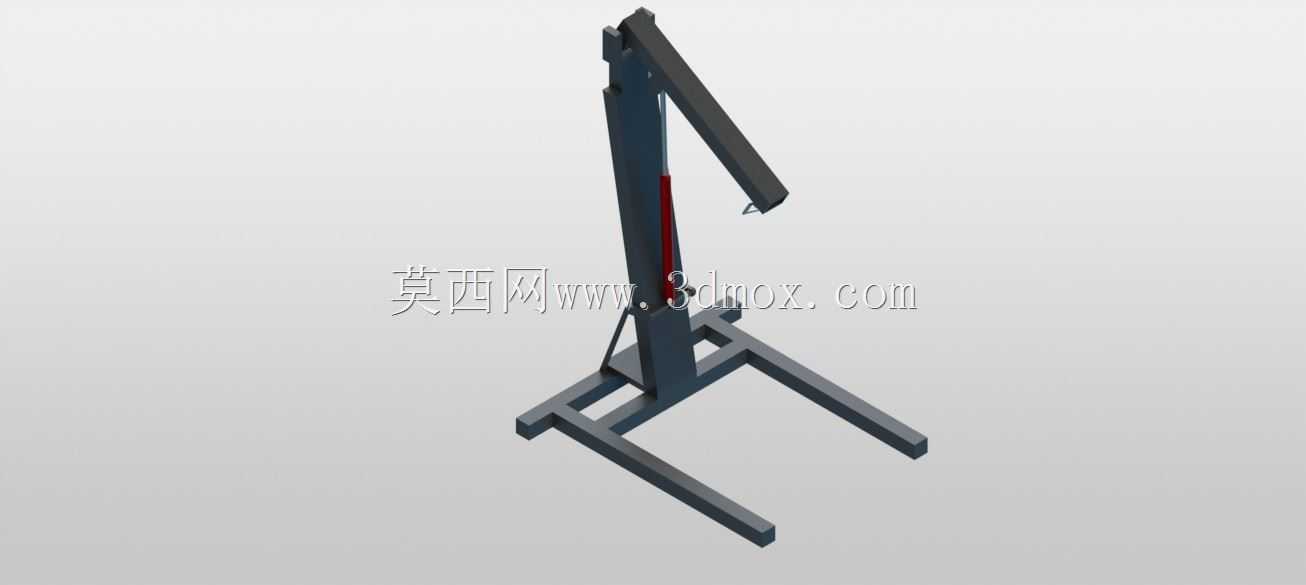

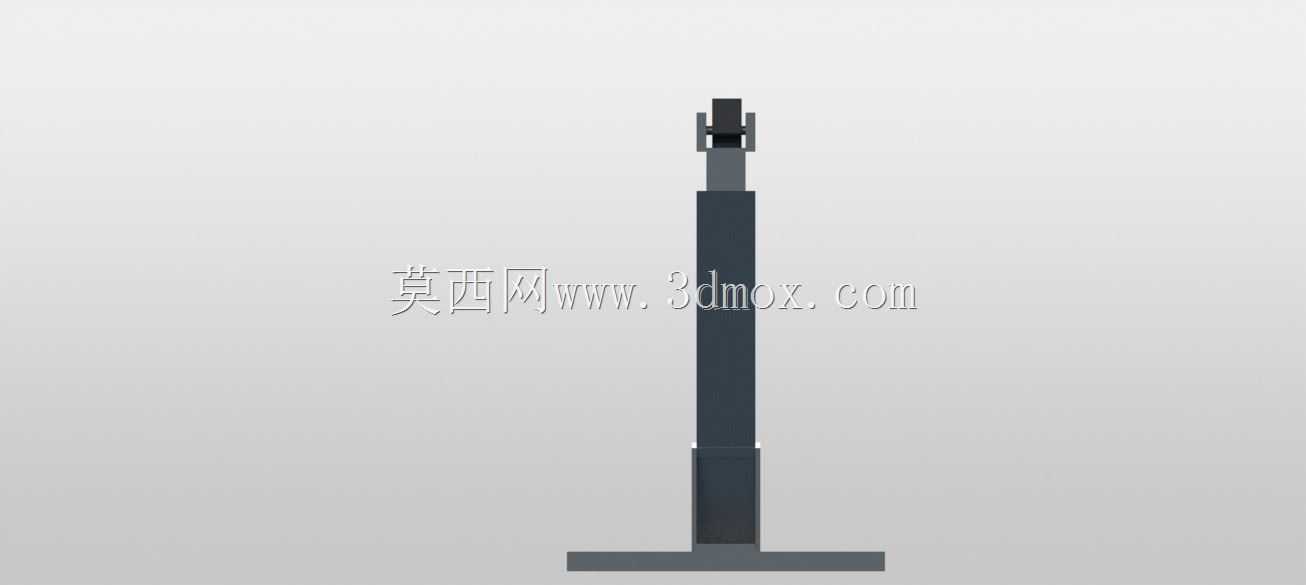

　　在商用车维修、工程机械动力总成拆解、船舶发动机维保等场景里，这类立式起重吊具是工位上的核心辅助装备，区别于通用桥式起重机的大范围吊运，它的作业半径集中在维修工位周边1.5米范围内，专门针对发动机这类重心偏置、吊装点固定的重型部件设计，解决通用吊具吊装发动机时易倾斜、磕碰缸体附件的痛点。从结构设计逻辑来看，这套吊具采用单柱立式伸缩布局，底部是方形配重安装座，安装时需要通过地脚螺栓固定在工位硬化地面上，底座的安装边界尺寸控制在600mm见方，不会过多占用维修工位的操作空间，底座上方的固定立柱采用矩形截面型钢焊接而成，内部嵌套可伸缩的内滑柱，滑柱的升降行程覆盖1200mm到2200mm的高度区间，能够适配不同吨位发动机从维修台架、

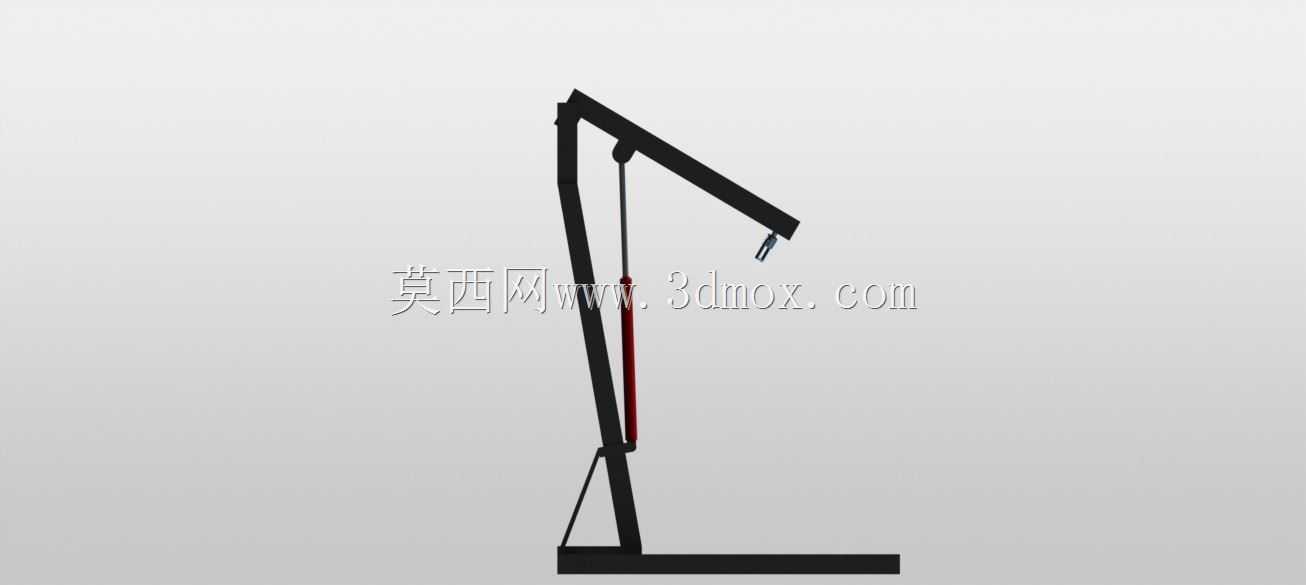

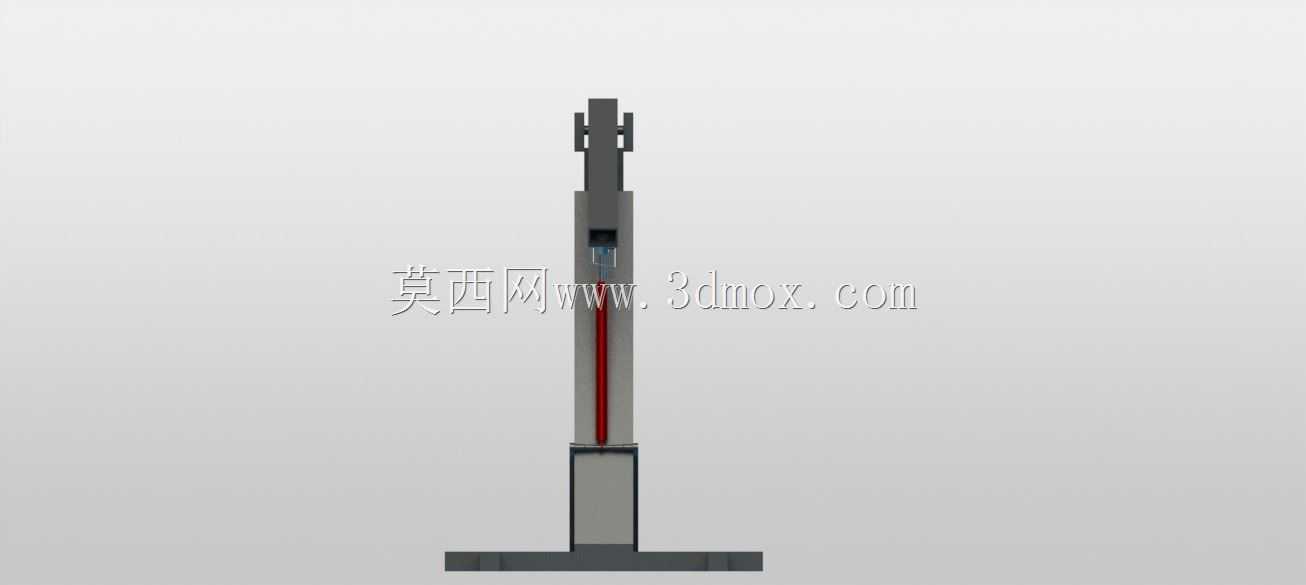

　　托盘到运输小车之间的高度差转运需求。立柱中部设置的液压驱动单元是整套设备的动力核心，红色的液压活塞杆直接与内滑柱连接，相比钢丝绳卷扬结构，液压驱动的升降过程更平稳，不会出现启停时的窜动问题，吊装过程中可以在任意行程位置锁止，锁止后的静态承载冗余量达到额定载荷的2.5倍，避免吊装过程中滑柱意外下坠引发安全事故。吊具顶端的吊装连接座采用叉形开口设计，配套可更换的吊装销与吊环，能够匹配不同型号发动机的原厂吊装孔位，不需要额外焊接临时吊耳，减少对发动机缸体的损伤。设计时特意将吊具的重心线与立柱中心重合，吊装额定载荷范围内的发动机时，立柱承受的偏载力矩控制在材料许用应力的60%以内，长期使用不会出现立柱弯曲变形的问题。在实际使用场景中，

　　这类吊具不需要配套大型起重设备的行走轨道，适合空间有限的维修车间、发动机拆解工位使用，作业时操作人员只需要站在吊具侧面，通过手动液压阀控制升降速度，吊装过程中可以手动微调发动机的水平角度，方便对接维修台架的固定螺栓，相比手拉葫芦配合龙门架的吊装方式，作业效率能够提升40%以上，同时减少吊装过程中发动机晃动磕碰周边管线、工具的风险。结构设计上还考虑了日常维护的便利性，立柱侧面预留了润滑脂加注口，每季度加注一次润滑脂就能保证内滑柱的滑动顺畅，液压单元的油箱设置在立柱下部，油位观察窗直接外露，不需要拆解护板就能检查液压油液位，日常维护的工作量极低。吊具的外伸吊装距离控制在300mm，这个距离刚好能够避开发动机周边的维修台架护栏、

　　工具柜等障碍物，同时不会因为外伸距离过大导致立柱承受的弯矩超标，在安装边界上，只需要保证吊具正前方800mm范围内无固定障碍物，就能满足全行程的吊装作业需求，不需要额外预留过大的操作空间。针对发动机维修场景的特殊需求，吊具的吊装端还预留了辅助吊点，可以悬挂小型工具托盘，吊装过程中可以随发动机同步携带安装螺栓、密封件等小零件，减少操作人员往返取件的时间。整套结构没有复杂的电控元件，纯液压驱动的结构可靠性更高，在车间多尘、存在少量油污的环境下也能长期稳定工作，不会因为粉尘、油污导致传感器、电控元件失效，适合维修车间相对复杂的作业环境。
