带集成把手HDPE挤出吹塑洗涤液容器结构

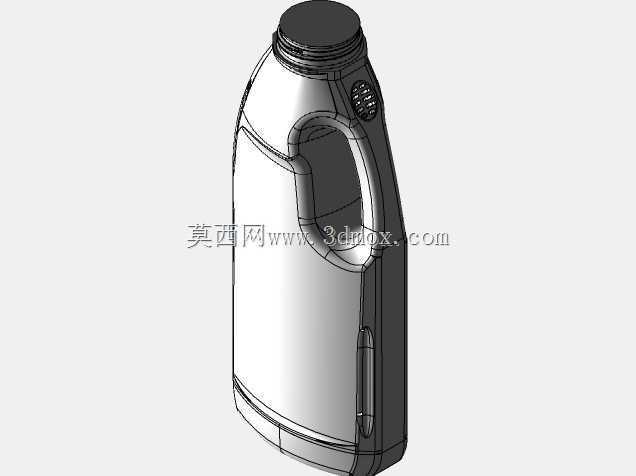

　　日常日化洗护场景中，大容量洗涤液的容器设计直接影响用户握持倾倒的操作体验，同时也关系到仓储堆叠、运输过程中的结构可靠性，这款采用HDPE挤出吹塑工艺成型的带把手洗涤液容器，在结构设计阶段就围绕实际使用全流程做了多维度的细节考量。从实际使用场景来看，这类容器主要承载洗衣液、衣物柔顺剂、厨房重油污清洁剂等大容积日化液体，日常使用中需要反复完成握持提起、倾斜倾倒、直立放置的动作，因此在把手结构设计上，采用了与瓶身一体化吹塑成型的内凹式把手结构，把手内侧的弧度贴合成年人四指弯曲的自然形态，把手与瓶身主体的过渡区域做了圆弧加厚处理，避免吹塑过程中该区域出现壁厚过薄的问题，同时在满液状态下提起时，应力能够沿着过渡圆弧均匀分散到瓶身侧壁，

　　不会出现局部应力集中导致的瓶身开裂问题。瓶身整体采用上窄下宽的锥度设计，底部设置了一圈内凹的支撑脚结构，放置在台面时能够保证足够的支撑稳定性，即使台面存在轻微倾斜也不易倾倒，同时底部的内凹结构也适配自动化灌装生产线的输送定位卡槽，在高速灌装过程中能够精准卡入工位，不会出现瓶身偏移导致的灌装漏液问题。瓶口区域采用了标准的外螺纹结构，螺纹的牙型、螺距匹配市面通用的旋盖尺寸，螺纹起始端做了导向斜角设计，用户旋盖时能够快速对位，不需要反复调整角度，同时瓶口的密封面做了平面度控制，配合瓶盖内的密封垫片能够实现可靠的液密封，即使瓶身完全倒置也不会出现液体渗漏的情况。瓶身侧壁靠近把手的一侧设置了内凹的防滑筋条，当用户手部沾有洗涤液或者水渍时，

　　握持瓶身倾倒不会出现打滑脱手的问题，筋条的深度控制在1.2mm，既能够提供足够的防滑摩擦力，也不会在吹塑成型时出现壁厚不均的问题。从成型工艺角度考虑，整个瓶身的外表面没有尖锐的棱角，所有转角位置都做了R3以上的圆角过渡，一方面能够避免挤出吹塑过程中尖角位置出现料流堆积导致的壁厚差过大问题，另一方面也能够减少运输过程中瓶身之间相互摩擦产生的划痕，保证产品外观的完整性。瓶身的壁厚分布经过前期模流分析做了针对性调整，把手受力区域、底部支撑区域、瓶口螺纹区域的壁厚控制在1.8-2.2mm，瓶身主体区域的壁厚控制在1.2-1.5mm，在保证整体结构强度满足1.5m高度跌落不破裂的前提下，尽可能降低单瓶的原料用量，控制生产成本。

　　在安装与适配边界上，瓶身的最大外径尺寸适配常规的日化产品外包装箱尺寸，单箱能够容纳的瓶数符合物流运输的标准模数，不需要额外定制特殊尺寸的外包装；瓶身总高度适配常规家用洗手台、置物架的层间高度，放置在家庭储物空间时不会出现高度超限无法放入的问题。考虑到日化产品的标签粘贴需求，瓶身正面预留了平整的标签粘贴区域，该区域的表面粗糙度控制在Ra0.8以下，保证不干胶标签粘贴后不会出现翘边、气泡的问题，标签区域的尺寸也适配常规的日化产品标签规格，品牌方不需要额外定制特殊尺寸的标签。倾倒口的内径经过流量测算，满液状态下倾斜45度时液体流出速度稳定，不会出现流量过大导致的液体飞溅，也不会因为流量过小导致倾倒等待时间过长，瓶口外侧还设置了一圈导流棱，倾倒完成后残留的液体能够沿着导流棱回流到瓶内，不会顺着瓶身外壁流到瓶底或者台面上，避免使用过程中出现瓶身粘黏、台面污染的问题。
