带编码器反馈的线性数控执行滑台

　　这款线性执行机构的核心设计逻辑围绕位置闭环反馈搭建，区别于常规开环同步带滑台，其将编码器的安装位置作为设计核心考量点，从结构根源上规避了传动间隙带来的位置误差，在需要精准位移输出的测试场景中能稳定输出可靠的位置数据。

　　从实际应用场景来看，这类执行单元常被集成在传感器性能测试台、小型工件分拣工位、实验室精密位移调整架中，作为数控运动的末端执行载体，承担指定行程内的往复定位、定速输送任务。比如在光电传感器响应距离测试场景中，可将被测传感器安装在滑台移动载板上，通过数控系统驱动滑台以设定速度靠近或远离标定靶标，配合编码器反馈的实时位置数据，就能精准捕捉传感器触发瞬间的实际位移值，相比手动调节的位移台，测试效率与数据重复性有明显提升。

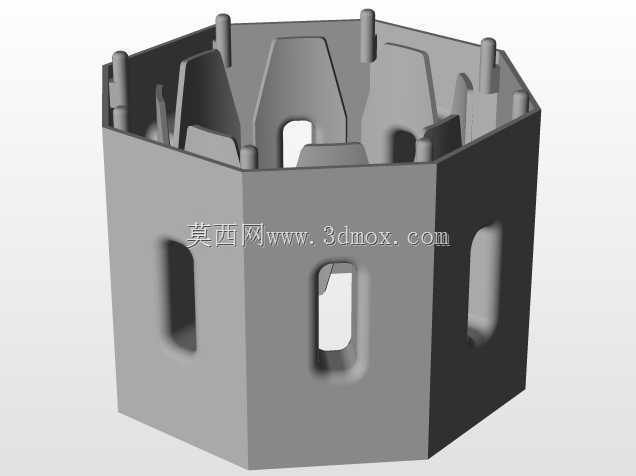

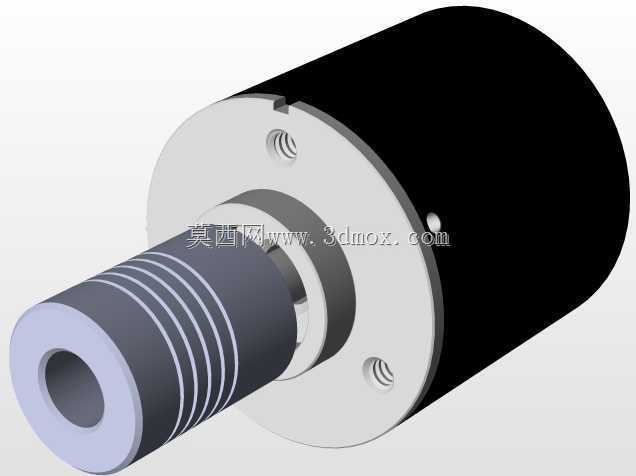

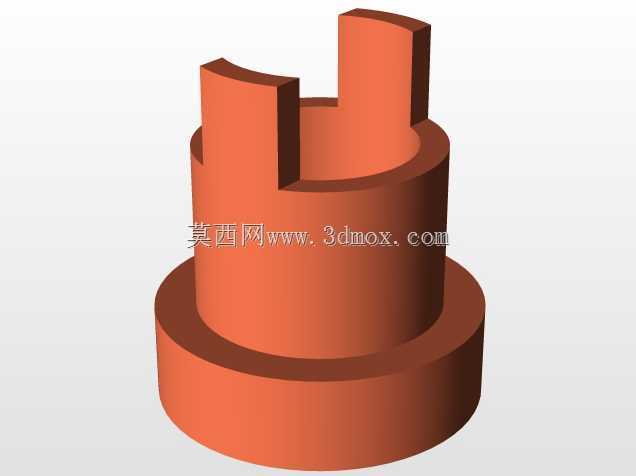

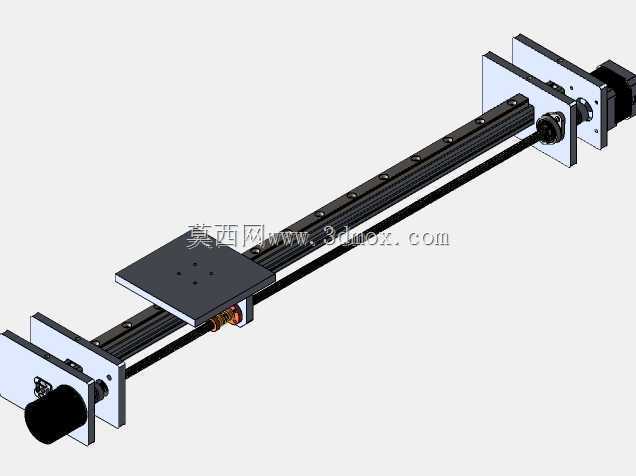

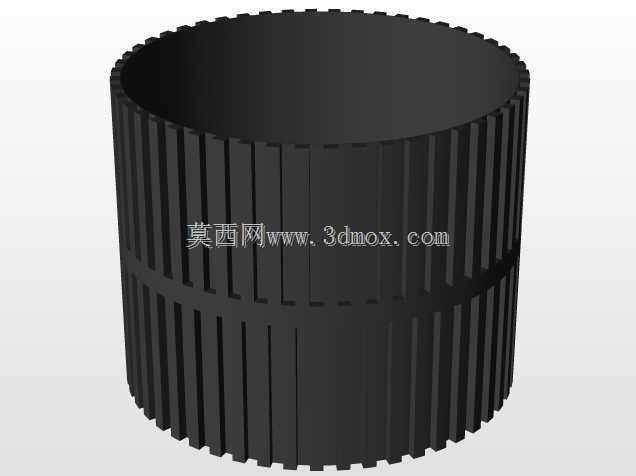

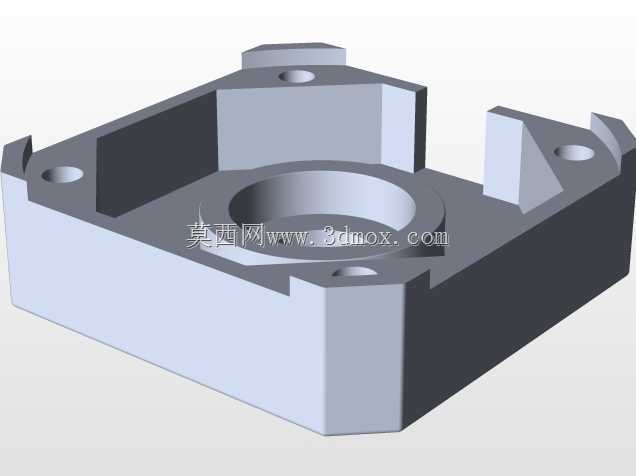

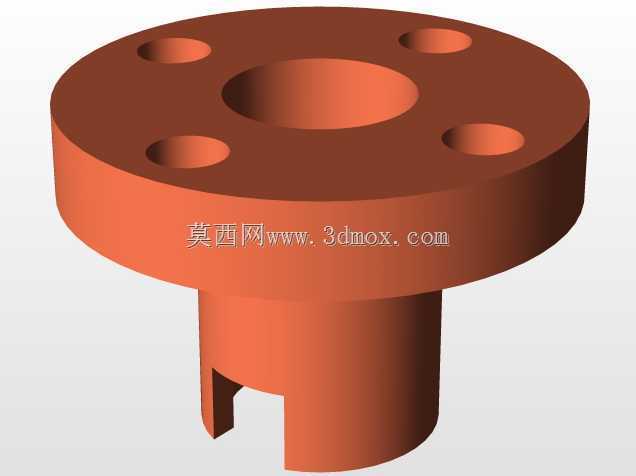

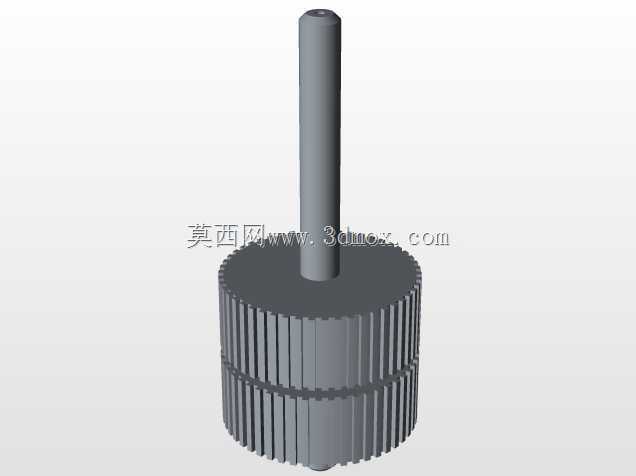

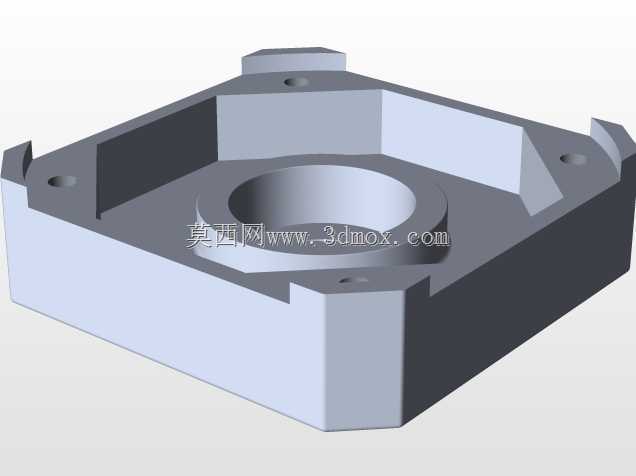

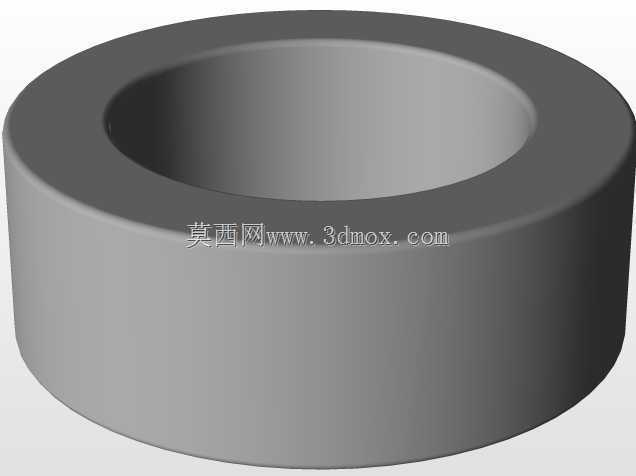

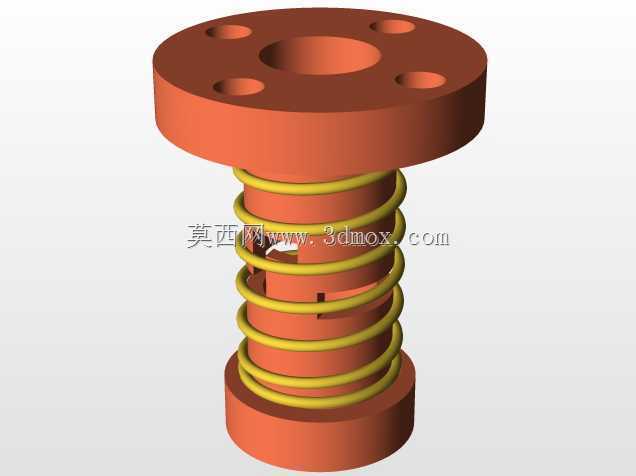

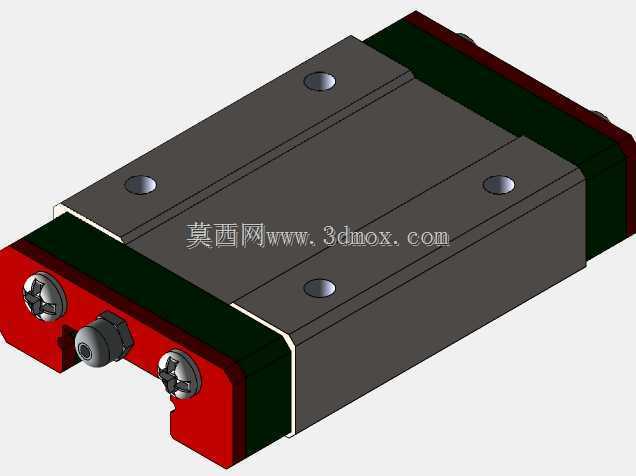

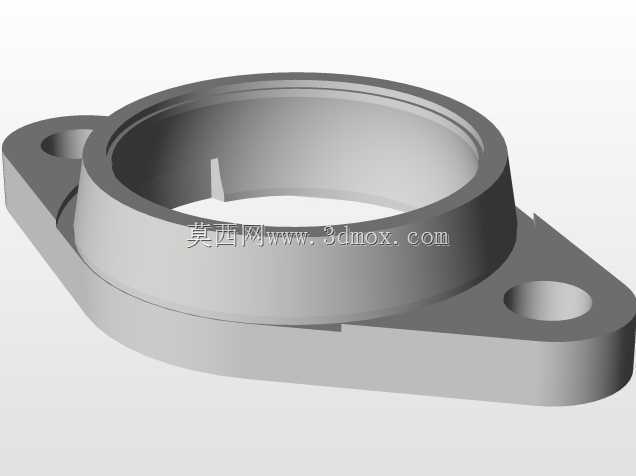

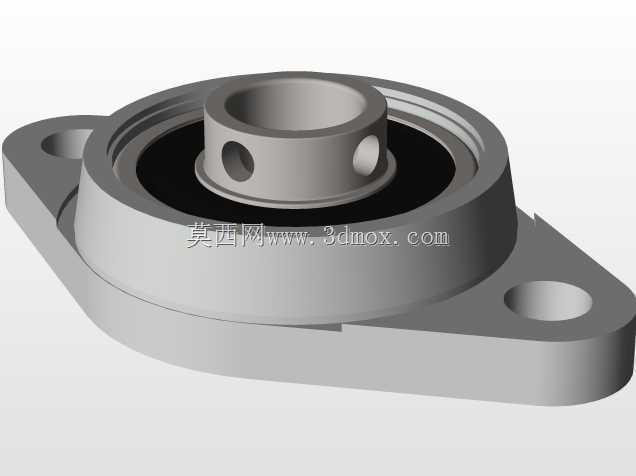

　　结构设计上，采用双平行光轴作为导向支撑，配合同步带传动实现动力传递，两端的立式安装板集成了驱动电机安装位、从动轮张紧调节结构以及编码器安装支座。移动载板采用平板式设计，表面预留了规则排列的安装螺纹孔，可根据实际搭载需求固定传感器夹具、小型负载工装或者检测探头，载板与导轨配合的部位采用自润滑直线轴承，在保证运动顺滑度的同时，降低了日常维护的频次。编码器的安装位置特意选在从动轮端，直接与从动转轴同轴连接，这种布置方式可以直接采集输出端的实际转动量，避免同步带弹性形变、带轮啮合间隙带来的反馈误差，相比将编码器集成在电机尾端的方案，位置反馈精度更贴近实际负载端的真实位移。

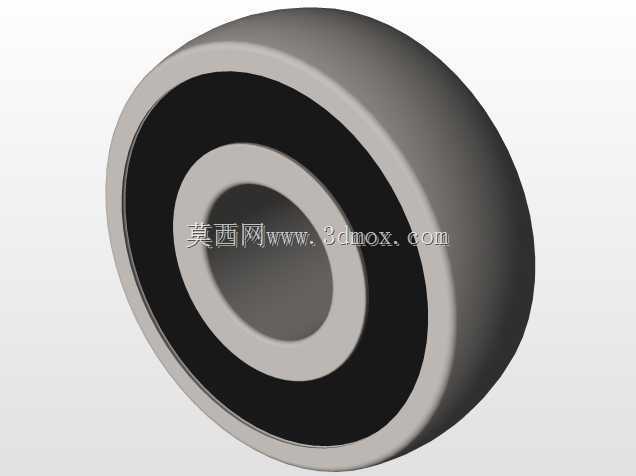

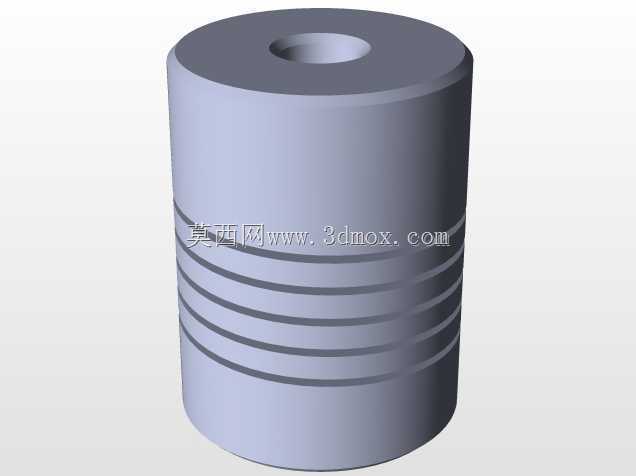

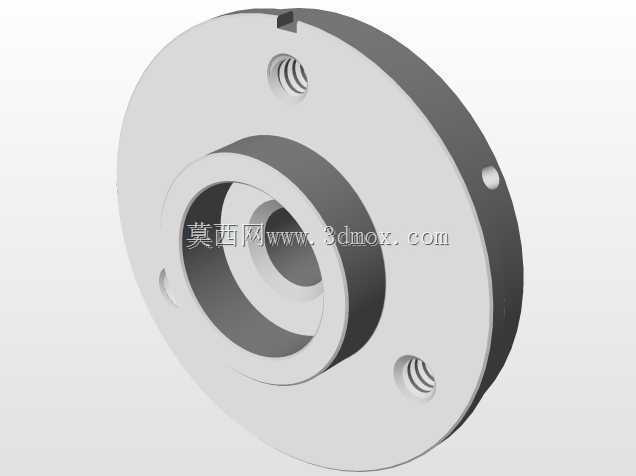

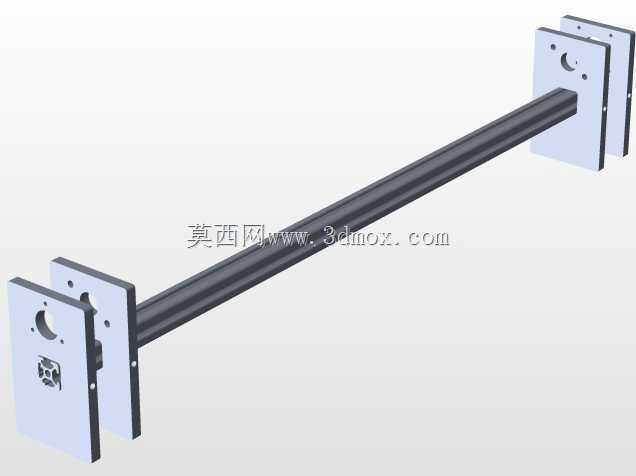

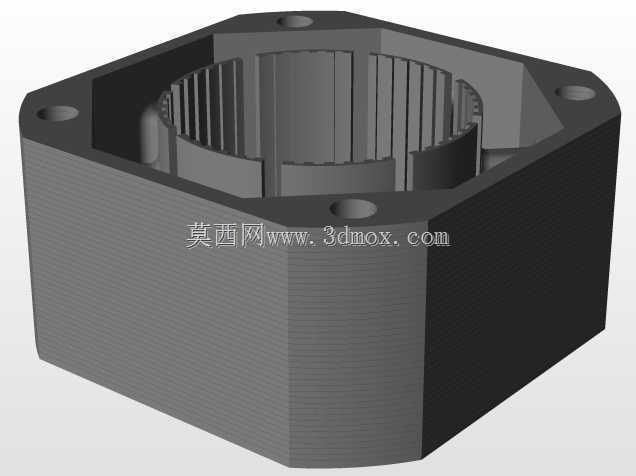

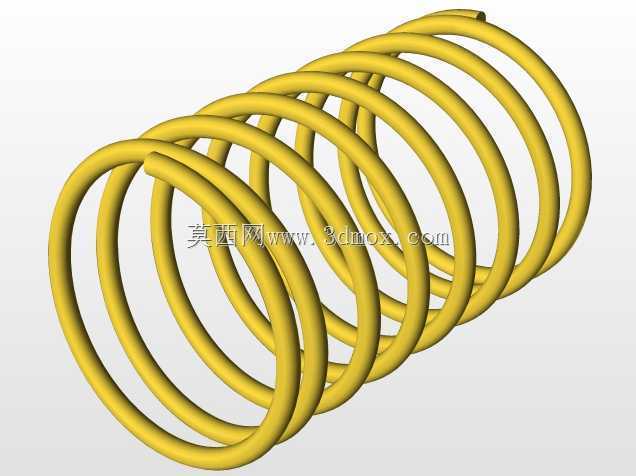

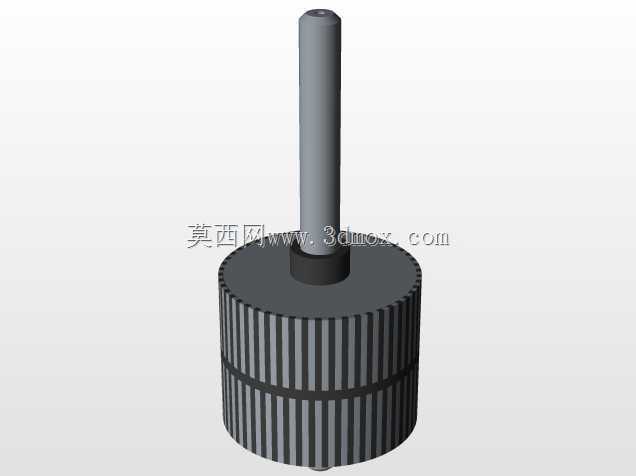

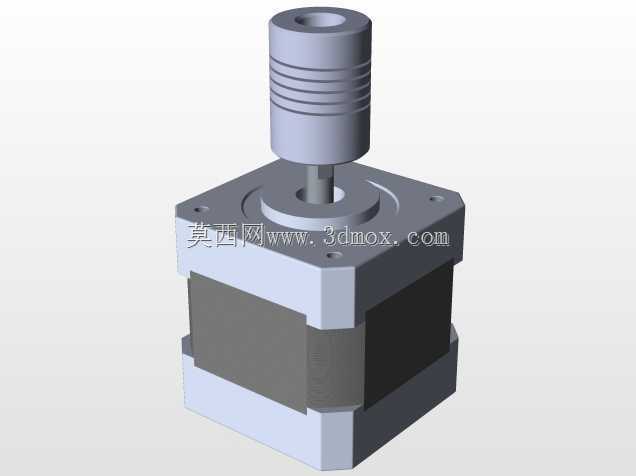

　　安装边界方面，整体为长条形卧式结构，两端安装板预留了沉头安装孔，可直接固定在铝型材机架或者钢制安装平台上，安装时需要保证两端安装板的平行度，避免光轴出现偏斜导致运动卡滞。移动载板的运动行程覆盖两安装板之间的有效导轨长度，选型时需要根据实际所需的最大位移量确认两安装板的中心距，预留出两端的机械限位缓冲空间，避免载板运行到行程末端时与安装板发生硬碰撞。驱动端可适配不同规格的步进电机或者伺服电机，电机与主动轮之间通过联轴器连接，张紧结构可通过调整从动轮的安装位置来调节同步带的张紧力，保证传动过程中不出现跳齿、打滑的问题。

　　在功能特性上，这款执行器可配合运动控制器实现点位运动、定速巡航、多段位置编程等数控功能，编码器反馈的位置信号可实时回传给控制系统，形成全闭环位置控制，在负载不超过额定值的情况下，重复定位精度可满足常规测试与精密输送的需求。整体结构没有冗余的复杂零件，加工与装配难度较低，光轴、同步带、直线轴承等零部件均采用通用标准件，后期维护更换配件的成本较低，适合非标自动化设备开发者、实验室测试设备搭建者参考使用，建模时所有配合面均按照实际机械加工公差进行了预留，装配关系完全符合实际装配工艺，可直接用于工程出图或者运动仿真验证。
