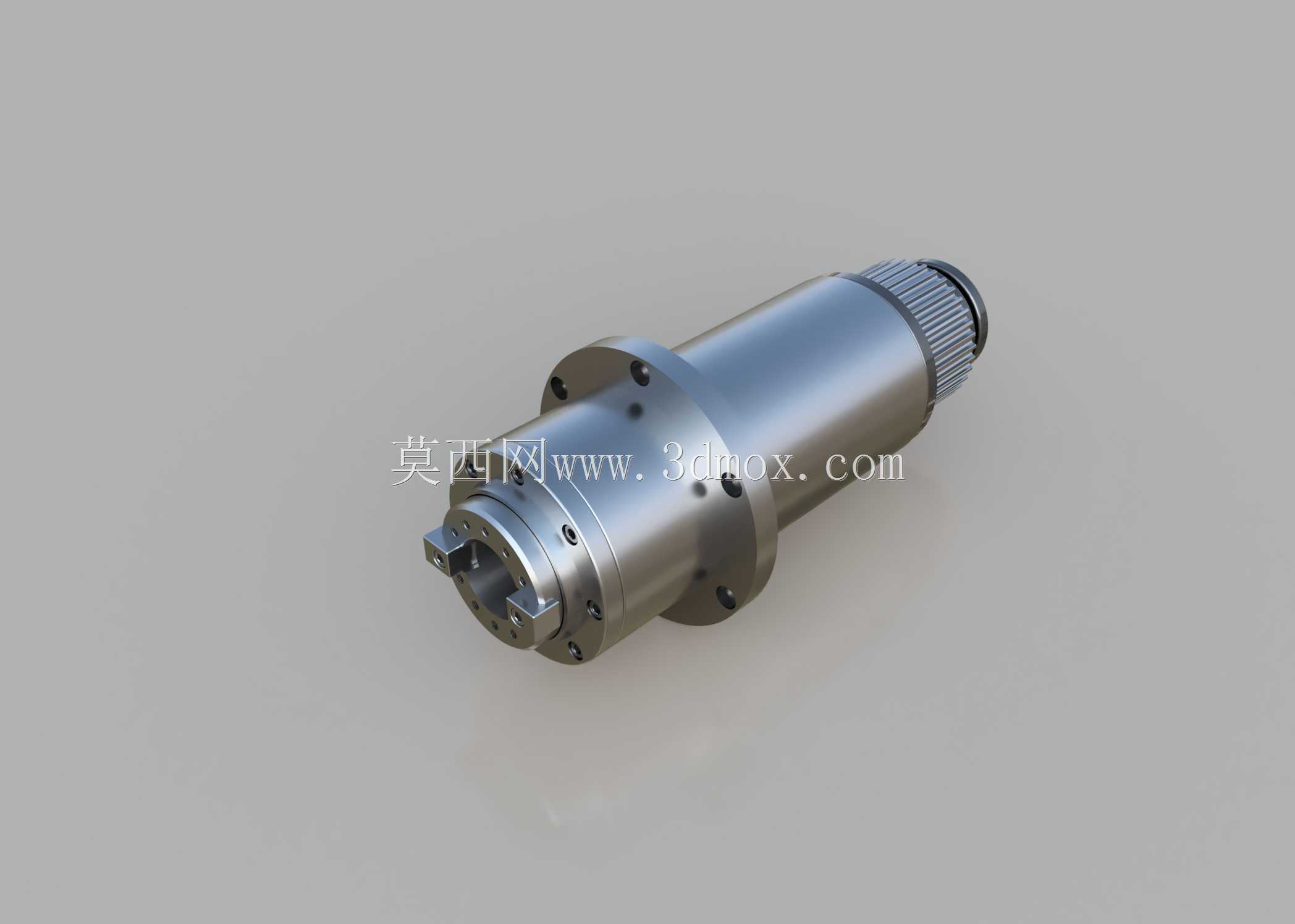

BT40规格120直径皮带传动铣削主轴结构

　　在立式数控铣床、中小型加工中心的改造与非标专机搭建场景里，主轴单元是直接决定加工精度、切削负载能力的核心功能部件，这款适配BT40刀柄的铣削主轴，就是面向8000转额定转速区间的常规铣削工况设计的传动执行部件。从实际加工场景来看，这类主轴常被用于普通碳钢、铝合金件的平面铣削、键槽铣削、钻孔扩孔工序，相比直联主轴，皮带传动的结构能缓冲电机端的振动传递，同时在过载时通过皮带打滑保护主轴内部轴承与刀柄夹持结构，适合中小批量零件加工的通用机床配置。

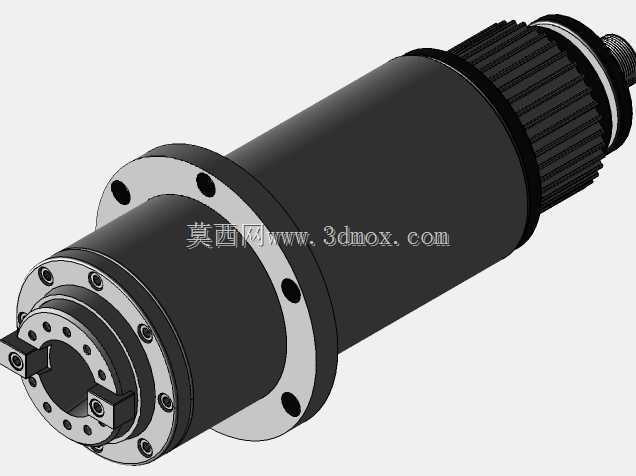

　　从功能特性上看，这款主轴的前端采用标准BT40刀柄锥面配合结构，锥度贴合精度满足常规铣削的径向跳动要求，前端法兰设置了均匀分布的安装螺孔，用于配合主轴端面的打刀缸、防尘结构安装；主轴壳体采用圆柱形安装基准面，直径120mm的圆柱面可以直接适配机床主轴箱的安装孔，通过法兰盘上的紧固螺钉实现轴向与周向固定，安装时需要保证壳体圆柱面与主轴箱孔的同轴度公差控制在0.02mm以内，避免高速运转时出现偏磨振动。主轴后端集成了HTD8M型38齿的同步带轮，适配8M圆弧齿同步带，这种齿形的带轮传动噪音小、传动效率高，不会出现梯形齿同步带的爬齿问题，传动比匹配时可以根据电机额定转速调整带轮直径，实现最高8000RPM的输出转速，对应的输入功率区间覆盖3.5kW到7.5kW，能满足直径160mm面铣刀的常规切削负载需求。

　　设计思路上，这款主轴的内部轴承配置采用前端成对安装角接触球轴承、后端深沟球轴承的支撑结构，前端轴承主要承受铣削过程中的径向切削力与轴向进给力，后端轴承用于补偿主轴高速运转时的热伸长量，避免热变形导致的轴承预紧力异常。壳体上预留了轴承润滑与冷却的通道接口，可以适配油脂润滑或者油气润滑方案，连续高速运转时可以通过外接冷却循环带走轴承运转产生的热量，控制主轴外壳的温升在合理区间，避免热伸长影响加工尺寸精度。主轴内部设计了中心吹气通道，在换刀时可以通过压缩空气清理刀柄锥面的切屑与灰尘，保证刀柄与主轴锥孔的贴合精度，同时在加工时可以实现中心出水功能，配合内冷刀具提升深孔加工时的排屑效果。

　　从安装边界来看，主轴整体的轴向长度需要匹配机床主轴箱的安装空间，前端伸出法兰端面的长度要满足刀具装夹后与工作台面的安全距离，后端带轮的位置要预留皮带张紧的调节空间，安装时同步带的张紧力需要调整到合适范围，张紧力过大会加剧主轴后端轴承的负载，缩短轴承使用寿命，张紧力过小则会出现传动打滑、加工时转速丢转的问题。主轴的动平衡等级需要达到G2.5以上，在最高转速运转时，主轴端面的振动幅值控制在0.002mm以内，避免加工时出现振纹影响零件表面质量。在实际选型适配时，需要注意主轴的拉钉规格要匹配所用BT40刀柄的拉钉标准，打刀行程要符合打刀缸的顶出距离，避免打刀时损坏主轴内部的碟簧结构。日常维护中，需要定期检查前端防尘密封圈的磨损情况，避免切削液与切屑进入主轴内部损坏轴承与锥孔，按照运转时长定期补充润滑脂，保证轴承长期稳定运转。
