这类三角构型的多轴铰接支架,常见于中小载荷的传动联动机构中,比如轻工设备的连杆传动组、检测设备的姿态调整架、小型作业机具的悬挂连接部位,核心作用是在有限安装空间内,实现三个不同方向轴系的铰接联动,同时依靠三角构型的结构优势抵消传动过程中的侧向弯矩,避免单轴连接出现的应力集中问题。从实际使用场景来看,这类支架往往处于多杆件交汇的节点位置,既要传递不同方向的拉压载荷,还要保证各铰接轴的转动自由度不受干涉,因此在结构设计上首先要保证各轴孔的同轴度、轴孔端面的垂直度,避免安装后出现转动卡滞、偏磨的问题。

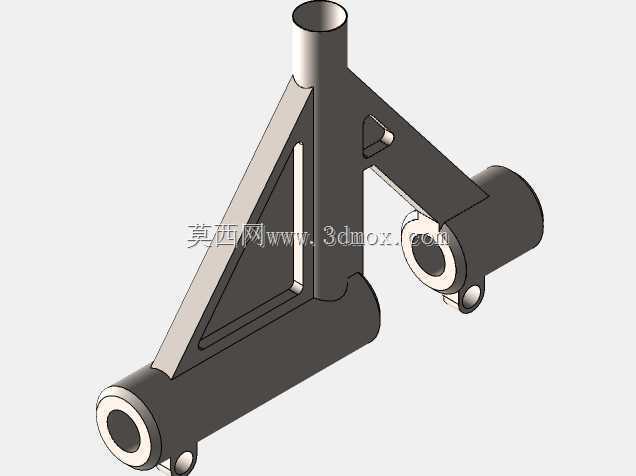

设计过程中,首先要根据联动机构的运动行程,确定三个轴孔的中心距参数,这部分尺寸直接决定了联动机构的传动比与运动范围,一旦中心距出现偏差,整套连杆机构的运动轨迹就会偏离设计值,甚至出现运动死点。三个轴孔分别对应不同的连接端:竖直向上的圆柱轴端用于连接固定导向套,为支架提供竖直方向的滑动或转动基准;斜向伸出的带衬套轴孔用于连接主动摇杆,承接输入的摆动力矩;下方横向布置的轴孔用于连接从动执行杆件,将摆动力矩传递到末端执行端。三角区域的加强筋设计并非随意添加,而是根据有限元应力分析的结果,在应力集中的棱边位置布置三角形加强筋,既可以减少铸件的壁厚不均问题,避免铸造过程中出现缩孔、变形,又能在不增加过多整体重量的前提下,提升支架的抗扭、抗弯刚度,保证大载荷下各轴孔的相对位置不发生偏移。
从安装边界来看,三个轴孔的孔径根据匹配的铰接销轴直径确定,轴孔端部都设计有卡簧槽或者销孔,用于安装轴向定位件,防止销轴在转动过程中轴向窜动脱出;斜向轴孔旁的小凸台孔是润滑油注油孔,内部连通轴孔内壁的油槽,日常维护时可以通过这个注油孔加注润滑脂,减少铰接面的磨损,延长构件的使用寿命。支架的所有棱边都做了R2-R3的圆角过渡,一方面是消除加工过程中的锐边毛刺,避免装配时划伤操作人员,另一方面也是减少应力集中点,提升构件的疲劳强度,尤其是在反复交变载荷的工况下,圆角过渡能大幅降低裂纹萌生的概率。
实际选型应用时,需要注意支架的安装空间边界:竖直轴端的圆柱外径要匹配导向套的内径,配合间隙控制在H8/f7的区间,既保证滑动顺畅,又不会出现过大的旷量;两个横向轴孔的端面距离要匹配对应连杆的安装宽度,避免连杆安装后出现轴向间隙过大或者无法装入的问题。这类支架一般采用铸钢或者高强度铝合金铸造后再进行机加工,轴孔部位需要做镗孔加工保证尺寸精度,非配合面做喷丸处理提升表面抗腐蚀能力,配合面做粗糙度Ra1.6的精加工,保证铰接转动的平顺性。在装配过程中,要先清理各轴孔内的铁屑与毛刺,在铰接面涂抹润滑脂后再穿入销轴,最后安装轴向定位件,装配完成后需要手动转动各铰接端,检查是否存在卡滞、干涉的情况,确认转动无异常后再进行整机的联动调试。这类多轴铰接支架的结构看似简单,但作为传动机构的核心节点,其加工精度与结构强度直接影响整套设备的运行稳定性,设计时需要结合实际工况的载荷大小、运动频率、安装空间做针对性的参数调整,不能直接照搬通用尺寸,否则很容易在使用过程中出现支架变形、轴孔磨损过快、运动卡滞等故障。
