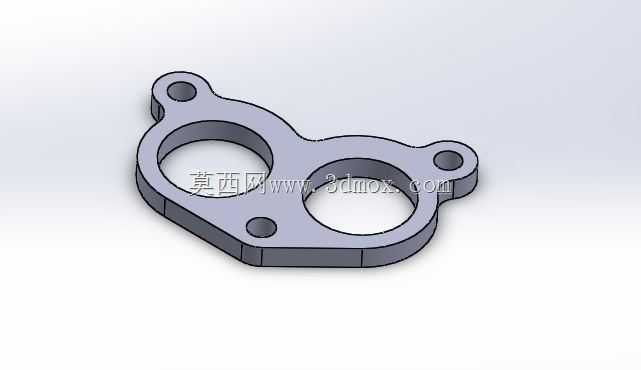

斯巴鲁车型专用双孔排气歧管连接法兰

　　在民用性能车改装与原厂排气系统维保领域，排气歧管连接法兰是决定排气密封性、安装适配度的核心结构件，这款针对斯巴鲁水平对置发动机开发的双孔排气法兰，主要承担排气歧管出口与下游头段管路的刚性连接功能，是排气系统密封链路里不可替代的承压部件。

　　从实际装车场景来看，这类法兰直接贴合排气歧管的出口端面，工作环境长期处于600-900摄氏度的高温排气冲刷下，同时要承受发动机运行带来的持续振动、排气脉冲带来的交变压力，因此设计阶段首先要解决的是密封可靠性与安装容错率的平衡。不同于常规单孔排气法兰，这款法兰采用双大通孔结构，刚好匹配斯巴鲁水平对置发动机单侧两缸的排气出口布局，两个大孔的通径完全对应排气道的出口内径，避免法兰结构突入排气流道造成的排气背压升高，这一点对于追求排气效率的性能改装场景尤为重要——哪怕是法兰内圈1mm的凸台，都可能在高转速工况下造成紊流，影响排气顺畅度。

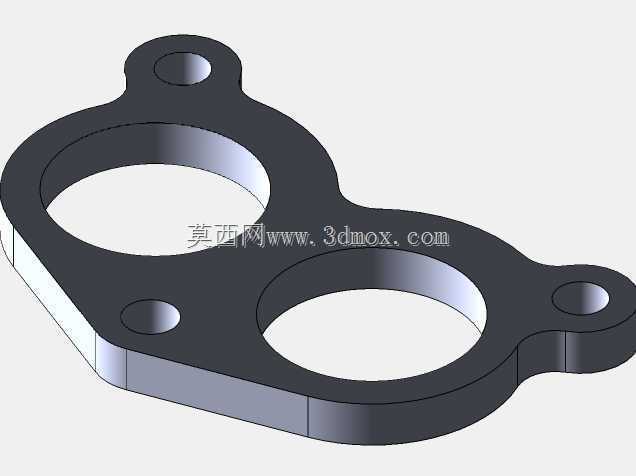

　　在安装边界的设计上，法兰整体采用异形轮廓布局，三个安装固定孔呈三角分布：其中两个孔位分别布置在双孔结构的上下侧凸耳位置，第三个孔位布置在法兰轮廓的侧端凸耳上，三个孔的中心距完全匹配斯巴鲁原厂排气歧管的安装螺柱位置，不需要额外扩孔或者移位就能直接对位安装，避免改装过程中对原厂歧管端面进行二次加工。法兰的厚度设定兼顾了刚性与轻量化需求，既不会因为厚度过薄在螺栓锁紧时出现翘曲变形，导致密封面压合不严出现排气泄漏，也不会因为厚度过大增加不必要的簧下质量，影响动力响应。

　　密封面的设计细节上，法兰的两个大孔端面都做了平面度管控，整体平面度公差控制在0.1mm以内，不需要额外加工密封槽，配合常规的金属复合排气垫片就能实现可靠密封，即使在长期高温冷热循环下，也不会因为法兰面变形出现垫片压溃、漏气的问题。法兰的外轮廓做了圆角过渡处理，没有尖锐的棱角，一方面是避免安装过程中割伤安装人员或者周边的管线、隔热层，另一方面也能减少应力集中点，避免长期振动下出现法兰开裂的问题。

　　从设计思路的角度来说，这款法兰没有采用通用的圆形或者方形法兰毛坯再二次加工的方案，而是直接按照安装边界做了异形仿形设计，在完全覆盖密封面、保证安装孔位强度的前提下，尽可能切除了多余的结构材料，相比同通径的通用方形法兰，重量降低了近30%，对于追求极致轻量化的性能改装场景来说，这类细节的重量累积会直接影响车辆的动态响应。同时法兰的所有安装孔都做了轻微的倒角处理，一方面是去除钻孔产生的毛刺，另一方面也能在安装时引导螺栓顺利穿入，降低对位难度，尤其是在车底狭窄的安装空间内，这类倒角设计能大幅缩短安装工时，避免螺栓对位不准造成的螺纹错牙问题。

　　在实际应用中，这类法兰既可以用于原厂排气系统损坏后的替换维修，也可以用于改装定制排气头段时的连接端加工——改装厂商只需要按照法兰的孔位和通径匹配对应的管路焊接，就能直接适配斯巴鲁对应车型的排气歧管接口，不需要反复扫描测绘原厂接口尺寸，大幅降低定制排气的开发成本。不同于通用法兰需要现场配做孔位的施工方式，这款法兰的孔位、通径、轮廓都完全对应原厂安装边界，焊接完成后可以直接装车，不需要现场修配，能有效避免现场加工带来的平面度超差、孔位偏移等问题，保证排气系统的密封可靠性。

　　从结构强度的角度考量，法兰的两个大孔之间的连接筋宽度做了针对性加强，因为这个位置是两个排气脉冲的交汇区域，长期受交变排气压力的冲击，如果筋宽过薄很容易在长期使用后出现裂纹，导致两缸之间的排气串气，影响排气效率甚至触发发动机故障灯。设计时通过有限元仿真对这个区域的应力分布做了校核，在保证通径不受影响的前提下，将连接筋的厚度调整到了足够承受交变载荷的范围，同时外轮廓的加强过渡也避免了应力集中在连接筋位置，大幅提升了法兰的长期使用寿命。
