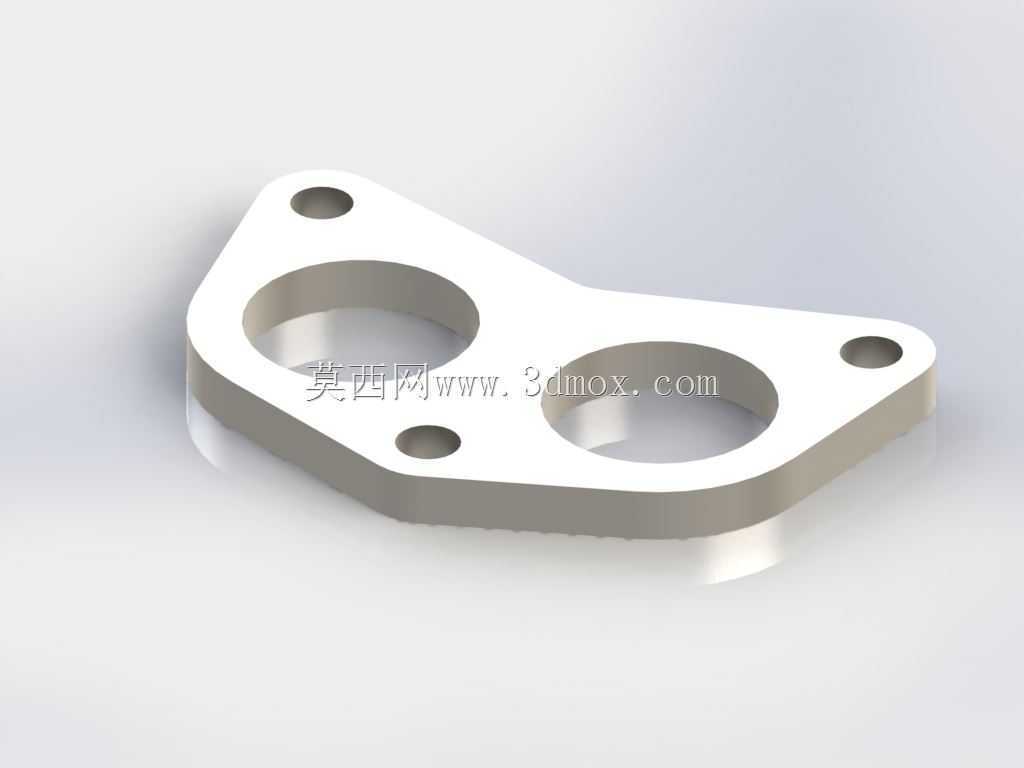

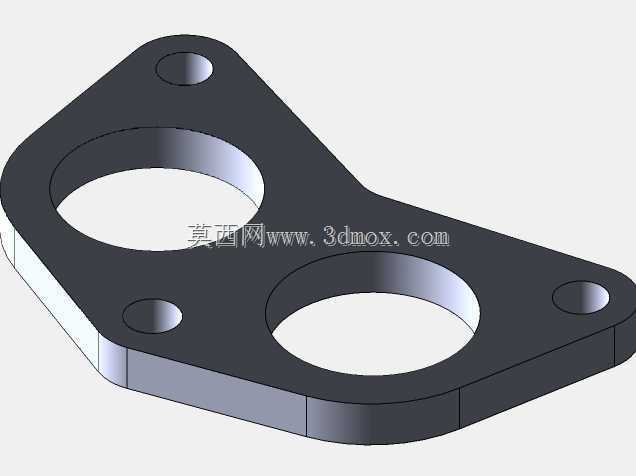

斯巴鲁EJ25排气歧管连接法兰结构

　　在汽车进排气系统的改装与原厂替换作业中，排气歧管连接法兰是决定管路密封可靠性、装配匹配度的核心零件，这款适配斯巴鲁EJ25动力单元的排气歧管法兰，正是针对定制排气歧管的装配需求完成的结构设计。从实际装车场景来看，这类法兰主要承担排气歧管与缸盖排气侧的刚性连接作用，工作环境长期处于600-900摄氏度的高温排气冲刷下，同时需要承受发动机运行带来的持续振动，因此结构设计上首先要保证连接刚性与密封面的平面度要求。

　　从结构特征来看，该法兰采用双大通孔对应EJ25发动机的排气道出口位置，两个主流通孔的孔径完全匹配缸盖排气道的通径尺寸，避免出现通径缩颈影响排气顺畅度的问题；法兰本体上分布的三个小孔为螺栓安装过孔，孔位公差严格按照缸盖安装螺纹孔的位置度要求设定，保证装车时螺栓可以顺利穿入，不会出现别劲导致的密封面压合不均问题。法兰的整体轮廓采用随形设计，在完全覆盖缸盖侧密封面、保证密封压合宽度足够的前提下，尽可能切除多余的边角材料，既可以降低零件自身重量，也能减少法兰与周边发动机舱部件的干涉风险，适配不同布局的定制排气歧管管路走向。

　　设计过程中，密封面的平面度要求是核心控制指标，整个安装贴合面的平面度公差控制在0.05mm以内，避免高温下出现排气泄漏的问题；法兰的厚度设定充分考虑了螺栓拧紧后的变形量，在常规螺栓拧紧力矩下，法兰本体不会出现翘曲变形，保证密封垫片可以被均匀压紧。安装边界方面，法兰的外轮廓尺寸完全避开了缸盖周边的水温传感器、机油压力管路等附属部件的安装空间，装车时不需要额外打磨修整周边零件，同时螺栓过孔的沉头设计可以让螺栓头部完全沉入法兰平面内，不会与排气歧管的焊接端产生干涉，方便歧管法兰端的焊接定位作业。

　　在定制排气歧管的制作流程中，这款法兰可以直接作为端接定位基准，焊接歧管管路时只要将法兰贴合在定位工装上，就能保证管路出口的位置精度，减少后续装车时的对位调整工作量。不同于通用型法兰的标准化孔位设计，该法兰的孔位与轮廓完全匹配EJ25发动机的缸盖安装面，不需要现场二次打孔修型，既可以降低改装作业的加工难度，也能避免现场加工导致的平面度破坏问题。从实际使用的角度出发，法兰的边角位置都做了小圆角过渡处理，没有尖锐的棱角，既可以减少安装过程中的磕碰划伤风险，也能降低高温下的应力集中问题，避免长期热循环后出现法兰开裂的故障。

　　针对排气系统的振动特性，法兰的材质适配常规的不锈钢或者碳钢加工需求，结构上的刚性分布经过优化，螺栓安装位周边的材料厚度足够，不会因为长期振动出现螺栓孔位置开裂的问题；主流通孔的边缘做了小倒角处理，焊接排气歧管管路时可以保证焊缝熔深足够，同时减少气流通过时的紊流产生，降低排气阻力。在装配作业中，该法兰的定位设计可以让维修或者改装人员快速对位，不需要反复调整角度，配合对应的密封垫片就能完成可靠连接，大幅提升排气系统的装配效率，同时保证长期使用下的密封可靠性，避免因为法兰匹配度差导致的排气漏气、螺栓松动等常见故障。
