在车用动力系统、小型工业液压站的油路循环里,这类层叠结构的机油散热装置是维持油液工作温度的核心部件,很多刚接触动力配套的工程师容易忽略油冷器的安装边界,最后要么出现管路干涉,要么散热面积不足导致油温持续偏高,做三维建模的时候得先把实际工况的约束理清楚,不能只照着外观画外形。
先从实际用途说,机油在发动机润滑回路、液压系统循环过程中,会持续带走摩擦副产生的热量,一旦油温超过90摄氏度,机油粘度会快速下降,油膜强度不足就会加剧轴瓦、齿轮、活塞环这些部件的磨损,极端情况下还会出现机油碳化堵塞油道的问题,这个散热装置就是串接在机油回路里,让高温机油在流经内部流道的过程中,通过外部翅片和空气完成热交换,把油温稳定在70-85摄氏度的最优工作区间,不管是民用改装车的动力升级,还是小型液压动力单元的配套,这类油冷器的选型匹配都要先算好热负荷,再对应匹配散热面积。

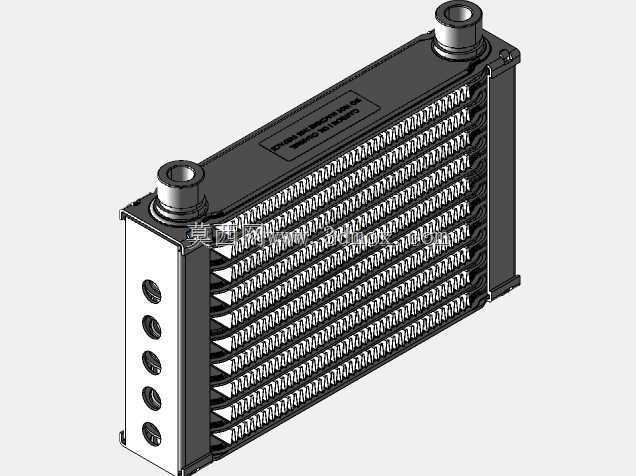

从结构设计思路来看,这个模型采用的是板翅式层叠结构,和传统的管片式油冷器比,单位体积的换热面积要大30%左右,核心的散热单元是交替堆叠的散热翅片和油道隔板,每一层隔板之间冲压出导流槽,让机油在流道里形成紊流,避免出现流动死区降低换热效率,两端的油液接口采用同轴外螺纹接头,接头根部做了加厚凸台,一方面是方便和油路软管的卡箍配合密封,另一方面能避免安装管路的时候产生的应力直接拉扯芯体,导致焊缝渗漏。芯体两侧的端板做了翻边加强,上面预留的五个圆形安装孔是用来固定温控旁通阀的,当低温启动时机油粘度大,旁通阀会直接打开让机油不经过散热芯体直接回路,快速提升油温减少冷启动磨损,这个细节很多建模的时候容易漏掉,实际生产里旁通阀的安装面平面度要求很高,必须控制在0.05mm以内,不然会出现密封不严的内泄问题。
再说到安装边界的尺寸控制,建模的时候要注意几个关键尺寸的公差:两个油液接头的中心距必须和整车或者液压站的管路布置匹配,偏差不能超过1mm,不然安装的时候软管会出现扭曲弯折,影响油液流通;芯体整体的厚度方向要预留至少15mm的通风间隙,不能直接贴在车架或者其他部件表面,不然迎面风无法穿过翅片间隙,散热效率会直接下降40%以上;侧面安装固定孔的位置要避开内部的油道,钻孔深度不能超过端板厚度,不然会打穿油道造成漏油。另外翅片的开窗角度也是设计里的关键点,这个模型里的翅片采用的是错位开窗结构,每段翅片的开窗角度控制在27度左右,既能在空气流经的时候不断打破边界层提升换热效率,又不会产生过大的风阻,匹配车辆行驶时的自然通风或者加装的电子风扇都能有不错的换热表现。
实际做结构验证的时候,还要考虑承压能力,这类油冷器的工作压力一般在1MPa以内,爆破压力要达到3MPa以上,所以隔板和端板的材料厚度不能过薄,焊接的时候采用真空钎焊工艺,所有层叠的接触面都要保证焊料均匀渗透,不然在油压脉冲的反复冲击下容易出现开裂渗漏。很多新手建模的时候会把翅片做的和隔板完全贴合,忽略了钎焊间隙预留,实际生产里0.1mm左右的钎焊间隙才能保证焊料充分流动,形成可靠的焊接接头。另外油道内部的导流结构要顺着油液流动方向做圆角过渡,不能出现直角突变,不然会产生局部的涡流阻力,增加机油泵的负载,同时直角位置长期受油液冲击也容易出现冲蚀损坏。
在不同的应用场景里,这类油冷器的安装角度也有讲究,一般要让两个油液接口处于芯体的上端位置,避免停机的时候机油全部沉积在芯体底部,冷启动的时候瞬间供油不足;如果是在扬尘比较大的工况下使用,还要在芯体前面加装防尘网,不然泥沙、昆虫尸体堵塞翅片间隙之后,散热能力会快速衰减,定期清理的时候不能用高压水枪直接垂直冲翅片,不然会把薄铝制的翅片冲倒,反而堵死通风间隙。做三维建模的时候,这些实际使用里的细节都要考虑到,不能只做外观的形似,要把结构设计背后的工程逻辑体现出来,不管是用来做选型装配的干涉检查,还是做后续的结构优化改型,精准的模型才能给实际生产提供可靠的参考。
