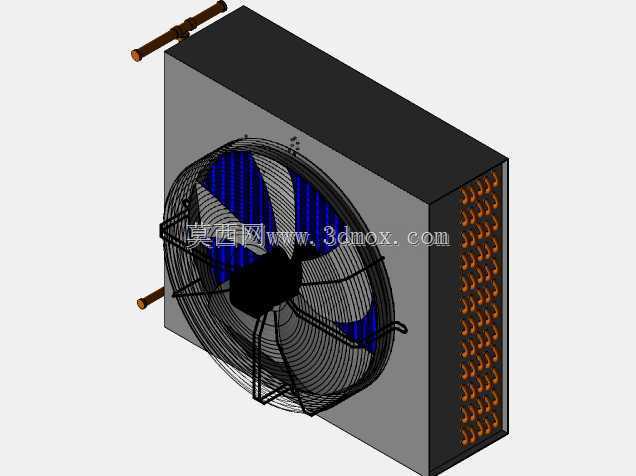

带20英寸轴流风机的风冷式冷凝器结构

　　这款风冷式冷凝器的三维结构，核心是匹配中小冷量制冷系统的换热需求，常见于商用冷柜外机、小型冷库机组、工业冷却循环系统的散热末端，在商超冷链、小型食品加工车间温控、实验室恒温设备配套场景中应用广泛，不需要配套冷却水塔与循环水管路，安装灵活度远高于水冷式换热设备，适合场地空间有限、无法布设水路的使用场景。

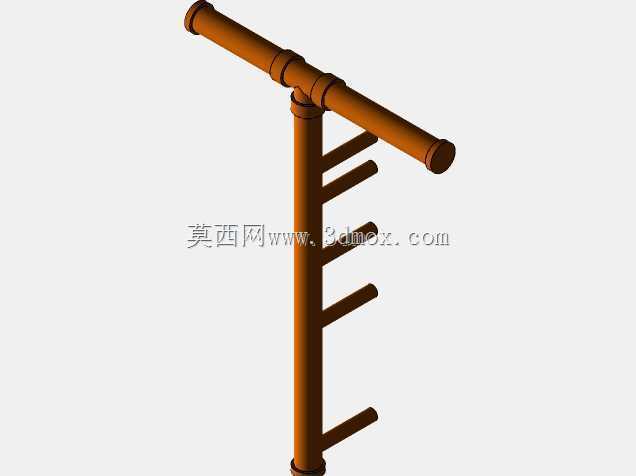

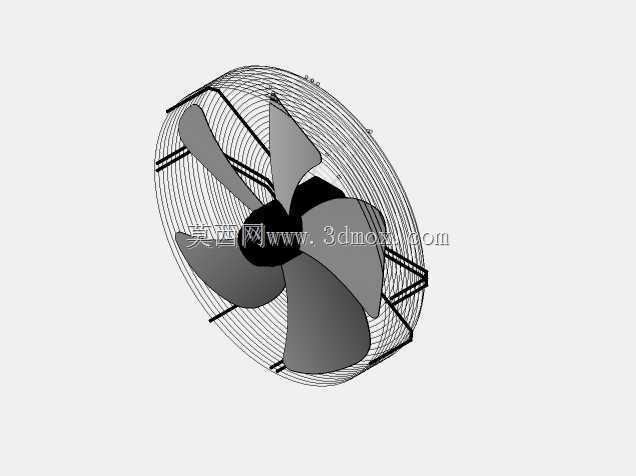

　　结构设计上，整体采用长方体箱式布局，核心换热区排布多组带亲水涂层的铜质翅片管束，冷媒从侧边伸出的铜质管路接口进出，在管束内完成相变放热过程，正面搭载的20英寸轴流风机采用外转子结构设计，风机外侧加装金属防护网罩，避免运行过程中异物卷入风叶造成设备损坏，风机运行时驱动环境空气横向冲刷翅片管束表面，将冷媒释放的热量强制带到外界环境中，完成制冷循环的放热环节。

　　从安装边界来看，整体外形方正，侧边的冷媒接口预留了足够的管路焊接操作空间，背部的翅片换热面预留了不小于300mm的通风检修距离，避免安装时贴墙导致通风阻力过大、换热效率衰减；风机的安装支架采用折弯钣金件与箱体主体铆接固定，不需要额外焊接工序，现场安装时仅需要固定四个底部安装支脚，接通风机供电线路与冷媒管路即可完成装配，适配常规的机组安装机架尺寸。

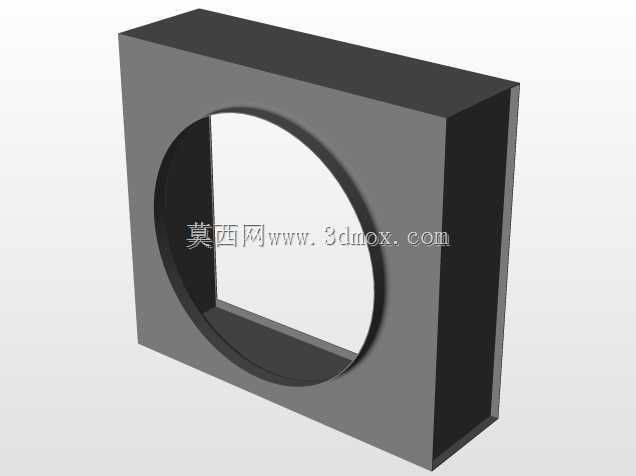

　　设计过程中优先考虑了换热效率与风阻的平衡，翅片间距采用1.8mm的常规规格，既避免了灰尘、飞絮堵塞翅片间隙造成的风阻上升，也保证了足够的换热接触面积；轴流风机的风叶采用扭曲翼型设计，在保证额定风量的前提下降低运行噪音，适配商用场景对设备噪音的控制要求；箱体外壳采用镀锌钢板折弯成型，表面做喷塑防锈处理，能够适应户外安装时的雨淋、粉尘环境，延长设备的户外使用寿命。

　　在实际选型匹配时，这款冷凝器适配2-3匹的制冷压缩机，冷凝温度设计值为40℃，环境温度35℃工况下的换热量能够满足常规中小冷量系统的散热需求，侧边的管路接口采用标准的紫铜管口径，能够直接匹配同规格的制冷管路，不需要额外做变径转接；风机的供电采用常规220V民用供电规格，不需要额外配置专用供电线路，降低现场安装的配电成本。

　　结构建模过程中，完整还原了翅片管束的排布方式、风机防护网的钢丝弯折结构、侧边冷媒管的伸出长度与安装角度，同时对箱体钣金的折弯圆角、安装孔位尺寸都做了1:1的还原，能够直接用于制冷机组的整体装配干涉检查，也可以作为同类型冷凝器改型设计的基础参考模型，帮助结构设计人员快速完成机组布局调整、安装支架适配等设计工作，减少重复建模的工作量。
