内燃机活塞高精度结构三维设计作品

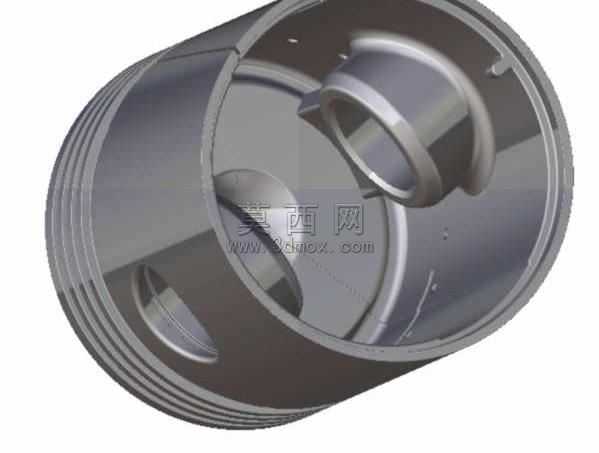

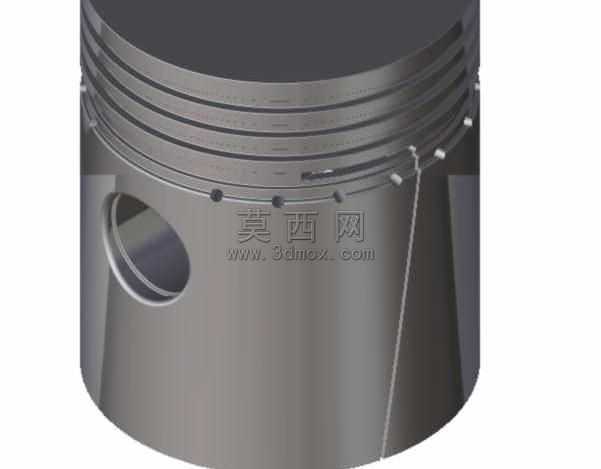

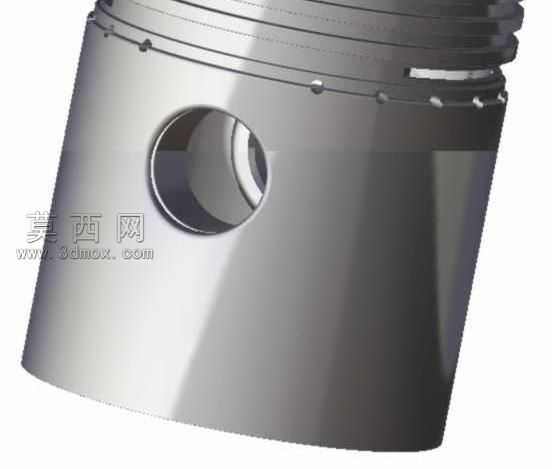

本作品为内燃机核心部件活塞的三维结构设计，建模过程严格参照真实内燃机活塞的工程尺寸与功能逻辑完成，整体采用实体建模方式构建，完整还原了活塞的内外结构特征。建模阶段首先绘制活塞的主体回转轮廓，通过旋转特征生成活塞的基础筒体结构，精准还原了活塞外圆面的环槽结构，对应活塞环的安装位置，环槽的宽度、深度、间距均参考通用内燃机活塞的设计规范设定，保证结构符合实际装配需求。针对活塞内部的销座结构，采用拉伸与布尔运算结合的方式完成建模，精准还原了活塞销的安装孔位，销座与活塞主体的过渡区域做了符合力学要求的圆角处理，还原真实零件的应力分散设计，避免应力集中导致的部件失效。模型内部的顶面结构按照真实活塞的燃烧室凹坑形态构建，曲面过渡顺滑，精准匹配内燃机燃烧室的结构需求，保证燃烧做功环节的结构合理性。材质渲染阶段，为模型赋予了接近铸铝合金的金属材质，调整材质的粗糙度、反光度参数，还原铝合金活塞经机加工后的金属质感，外圆面做了细微的纹理处理，模拟活塞加工后的表面肌理，内部腔体的边缘做了倒角效果还原，还原真实机加工零件的工艺细节。结构设计上充分考虑活塞的工作场景，活塞裙部的型线做了符合热膨胀特性的微调整设计，保证工作状态下的配合精度，销孔内部做了衬套安装位的结构还原，整体壁厚分布参考真实活塞的轻量化与强度平衡要求，在保证结构强度的前提下尽可能降低部件重量，适配内燃机往复运动的轻量化需求。建模过程中对各特征的装配公差做了预留设计，所有配合面的尺寸均符合机械设计的公差规范，可直接用于装配模拟、运动仿真等后续工程环节，完整呈现了活塞从外形到内部加强结构的全部细节，包括内部的加强筋结构，均按照真实活塞的受力分布设计，强化销座与活塞顶的连接强度，承受做功过程中的燃气压力与往复惯性力。
