绞肉机输送螺旋挤压螺杆三维设计

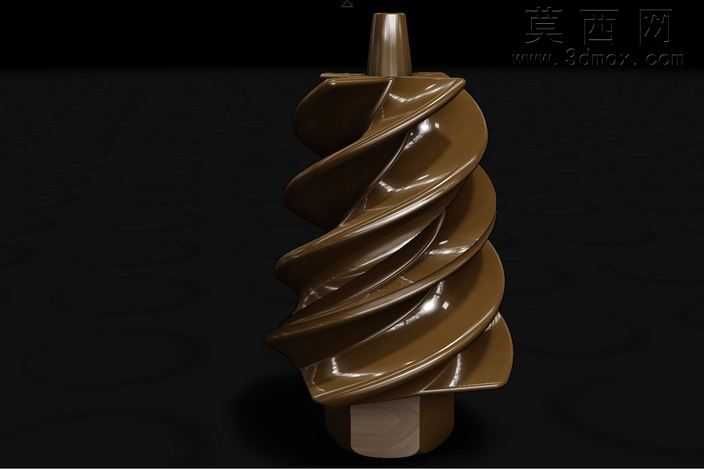

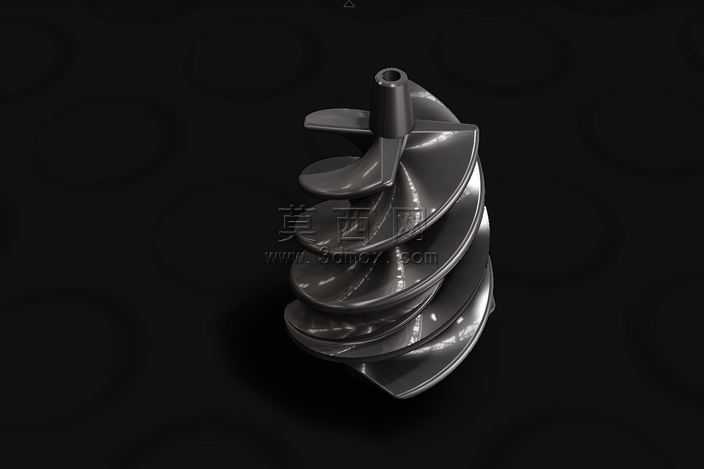

本作品为绞肉设备核心输送挤压螺杆的三维建模设计，建模过程依托三维参数化设计平台完成，整体采用自底向上结合特征建模的思路搭建。首先梳理螺杆的功能逻辑：该部件需要完成物料的向前输送、挤压推送，配合铰刀完成肉类切碎工序，因此整体结构分为底部六角传动连接段、中段变螺距螺旋输送段、顶部定位导向轴段三个核心部分。建模初期先绘制中心回转基体的草图，通过回转特征完成中心轴体的基础造型，重点处理六角连接段的对边尺寸公差，保证与传动输出轴的装配匹配度，避免传动过程中出现打滑、间隙过大的问题。中段螺旋叶片是建模的核心难点，设计中采用指南曲线作为螺旋扫掠的引导路径，设置12圈连续变螺距的螺旋轨迹，从进料端到出料端逐步缩小螺距，实现物料输送过程中逐步增压的效果，保证肉类物料在推送过程中被持续挤压，顺利通过出肉孔板。螺旋叶片的厚度采用渐变设计，根部与中心轴衔接位置做圆角加厚处理，提升结构强度，避免长期受物料挤压出现叶片变形、断裂的问题，叶片外缘做微小倒角处理，减少与料筒内壁的摩擦阻力，降低传动负载。顶部定位轴段与中心轴同轴设计，直径与料筒端部的定位轴承匹配，保证螺杆高速转动时的同轴度，减少运转过程中的径向跳动。材质与渲染阶段，针对食品接触部件的特性，赋予食品级不锈钢材质，调整材质的反射参数，还原金属表面细腻的抛光质感，添加细微的表面拉丝纹理提升真实感，场景采用深色背景搭配定向打光，突出螺旋曲面的流畅弧度与结构细节，清晰展现叶片的螺旋走向与螺距变化规律。建模过程中对所有特征做参数化关联，后续可根据不同规格的绞肉机产能需求，直接修改螺旋直径、螺距、叶片圈数等参数，快速生成适配不同型号的螺杆模型，大幅提升同系列产品的设计迭代效率，整体结构完全符合食品加工机械的卫生设计要求，无清洁死角，曲面过渡顺滑，可直接用于后续的工程图导出、数控加工编程以及装配干涉校验。
