RAFIX家具柜体锁定连接配件结构

　　在板式家具、定制柜体的组装环节，板件之间的隐形连接与快速锁固一直是结构设计的核心痛点，传统的偏心连接件安装工序繁琐，对板件开孔精度要求高，多次拆装后容易出现锁止失效、板件松动的问题，而这款RAFIX系列连接锁件正是针对这类场景优化的专用连接结构。从实际使用场景来看，这类配件主要应用于定制衣柜、橱柜、办公柜类产品的侧板与层板、侧板与横撑的垂直连接，也可用于需要频繁拆装的模块化家具、展会快装展架的板件拼接，安装完成后连接件主体可完全嵌入板件预制孔内，外部无外露五金件，不会破坏家具的外观整体性，同时能保证板件连接后的结构强度，避免长期承重后出现板件错位、接缝变大的问题。

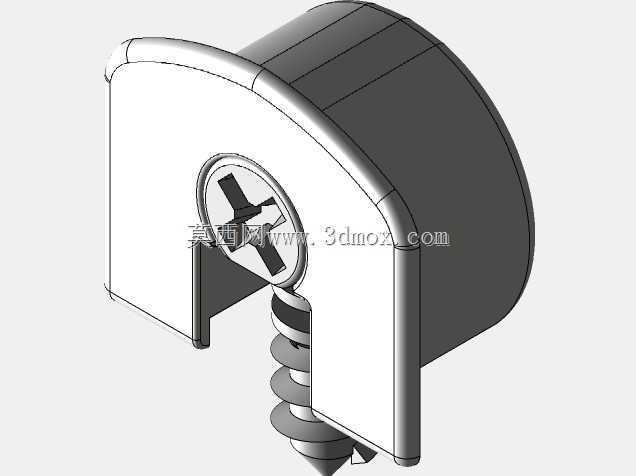

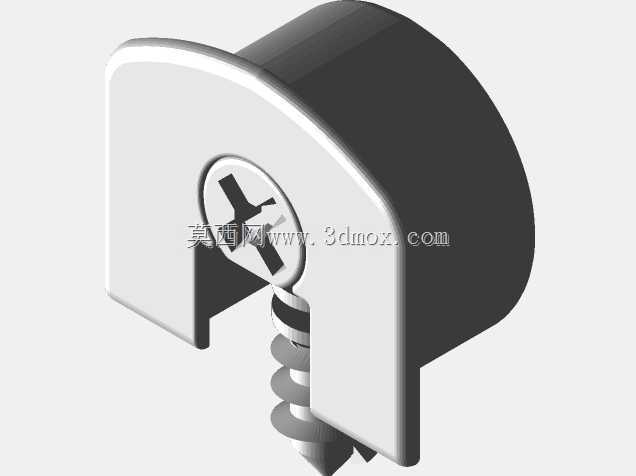

　　从功能特性上看，这款配件采用分体式组合结构，主体部分为高强度工程塑料注塑成型的基座，内嵌金属锁止卡爪，配套的自攻定位钉可预先固定在待连接板件上，安装时仅需将带钉板件对准基座的导向槽推入，旋转锁止件即可完成卡紧，全程不需要额外的辅助固定件，单点位安装耗时不超过十秒，相比传统三合一连接件能提升至少40%的组装效率。金属卡爪采用带倒刺的咬合结构，推入定位钉后卡爪会自动卡入钉身的环形卡槽内，锁止后可承受垂直于板件方向1200N以上的拉拔力，完全满足常规柜体层板的承重要求，同时塑料基座的膨胀系数与常用的刨花板、密度板基材接近，不会因温湿度变化出现基材胀缩导致的连接松动问题。

　　在设计思路层面，这款配件的结构做了多处针对性的工程优化：首先基座的外形采用半圆弧导向设计，前端做了大角度导入倒角，即使板件开孔存在±0.2mm的位置偏差，定位钉也能顺利滑入锁止槽内，降低了现场安装的开孔精度要求，减少了安装工人的对位调整时间；其次基座侧面设置了防滑筋条，压入板件的预制安装孔后，筋条会与孔壁产生过盈配合，不需要额外涂胶即可固定基座位置，避免安装过程中基座在孔内转动导致锁止失效；锁止端的操作槽采用通用十字槽型，普通螺丝刀即可完成锁止与解锁操作，解锁时反向旋转锁件即可松开卡爪，可实现反复拆装不少于20次而不降低锁止强度，适配需要多次搬迁拆装的民用家具场景。

　　从安装边界与尺寸参数来看，这款配件的基座主体直径为15mm，嵌入板件的深度为12mm，对应的板件安装孔直径要求为15mm，孔深不小于12.5mm，适配的板件厚度最小为16mm，覆盖市面上绝大多数16mm、18mm厚度的常规家具板材；配套的定位钉长度为13mm，钉身直径5mm，安装时需要在待连接板件上预先钻5mm直径的定位孔，孔深10mm，钉体露出板件表面的高度控制在8mm即可保证锁止到位。安装时需要注意，基座的锁止槽方向必须与板件拼接方向保持平行，定位钉的安装轴线需要与板面保持垂直，偏差角度不超过3度，否则会出现卡爪无法完全咬合、锁止力度不足的问题；当用于承重层板连接时，单块层板的连接点位不少于4个，分别布置在层板四个角距离边缘30mm的位置，可保证层板承重40kg时无明显下挠。

　　在实际选型应用中，这类连接配件不适合用于户外露天家具、高湿度环境下的卫浴家具连接，因为工程塑料基座长期处于高湿度环境下会出现轻微的尺寸蠕变，影响锁止可靠性，这类场景建议选用全金属材质的连接固件；同时该配件仅适用于板件之间的垂直拼接，不能用于斜向连接、活动铰接的结构场景，设计选型时需要明确连接结构的受力方向，确保锁止后的受力方向与卡爪的咬合方向垂直，避免长期受侧向力导致卡爪变形松脱。
