工业格栅式钢制楼梯踏步结构设计

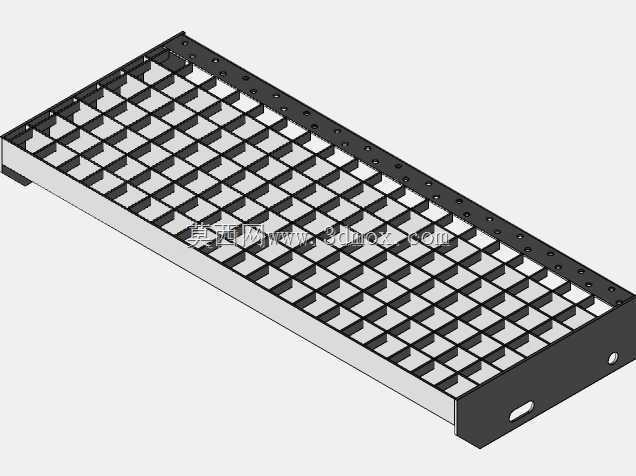

　　这类格栅式钢制踏步，是工业梯段、检修平台、设备操作走台的核心承载构件，日常在厂区设备巡检通道、钢结构工业楼梯、仓储货架登高梯、市政管廊检修梯、户外设备运维平台上应用极广，相比花纹钢板踏步，它的镂空格栅结构能快速排走表面积水、油污、生产碎屑，避免人员行走时打滑，同时自重更轻，风阻更小，适配户外露天架设的梯段场景，不会因为积水积灰增加额外荷载。从结构设计逻辑来看，整个踏板采用边框加内部格栅肋的一体化承载结构，两侧长边框上预留了等距排布的安装孔，安装时可以直接通过螺栓与梯段的侧边斜梁固定，不需要额外焊接转接件，现场拆装维护效率很高；踏板两端的端板做了折边加强处理，能抵消人员踩踏时的端部形变，避免长期使用后出现边框翘曲的问题。

　　内部的格栅肋采用纵横等距排布的结构，每一根肋条都做了等高度设计，踏面的格栅间隙控制在安全范围内，既不会卡滞作业人员的鞋跟，又能保证碎屑、液体顺利下落，肋条的上边缘没有做尖锐倒角处理？不对，实际量产的这类踏板肋条上沿会做轻微的钝边处理，避免剐蹭作业人员的鞋底，同时长期踩踏磨损后也不会出现锋利豁口。从安装边界来看，这类踏板的长度方向适配常规工业梯段的步宽范围，宽度方向符合人体工程学的踏步深度要求，安装时只需要保证两侧边框与斜梁的贴合面平整，螺栓锁紧扭矩达到设计要求，就能满足额定的均布承载需求，单块踏板的承载能力可以覆盖单人携带工具作业的荷载要求，部分重载场景下可以通过加厚肋条厚度、缩小格栅间距来提升承载等级。

　　设计过程中需要重点考量几个核心点：首先是格栅肋的排布间距，既要满足透污排水的需求，又要符合安全防护的间隙要求，防止小工具、小零件从间隙掉落砸伤下方人员；其次是边框的安装孔位公差，孔位的同轴度、位置度需要控制在合理公差范围内，避免现场安装时出现孔位错位无法装配的问题；再者是整体的焊接强度，格栅肋与边框的连接位置采用满焊还是点焊，需要根据应用场景的荷载等级确定，户外高腐蚀场景下还需要在焊接完成后做整体热浸镀锌处理，提升防锈耐腐蚀能力，延长户外使用寿命。不同于民用建筑的装饰性楼梯踏步，工业用格栅踏步不需要做表面装饰处理，所有结构设计都围绕承载、安全、易维护三个核心目标展开，镂空结构也减少了风荷载对户外高梯段的冲击力，

　　在高层工业设备的外置检修梯上应用时，能大幅降低梯段整体的风阻，提升结构稳定性。另外踏板底部的长边框上预留的长圆形安装孔，可以适配安装时的尺寸公差补偿，当梯段斜梁的安装孔位存在少量偏差时，不需要重新打孔，通过长圆孔的调节量就能完成装配，降低现场施工的难度。日常使用中，这类格栅踏步几乎不需要额外维护，表面积攒的灰尘碎屑可以通过高压水枪直接冲洗，镂空结构不会存积污水，冬季户外使用时也不会因为表面积冰导致踏面完全打滑，相比实心钢板踏步的防滑性能更稳定。在三维建模过程中，这类构件需要重点还原安装孔的位置、格栅肋的排布间距、边框的折边尺寸，确保模型导入装配体后能直接与梯段梁完成虚拟装配，验证孔位的匹配度，提前排查干涉问题，减少后续生产加工中的试错成本。建模时可以先绘制两侧长边框的草图，拉伸生成边框实体后，再阵列生成内部的纵横格栅肋，最后通过布尔运算或者焊接特征组合成整体，再添加安装孔、端部折边的细节，保证模型的尺寸精度与实际加工要求一致，方便后续直接导出工程图用于下料加工。
