SZM-V16型微动开关结构三维设计

　　在工业自动化控制、低压电气回路、消费电子触发机构、小型机电设备的行程检测场景里，这类带插片式接线端的微动开关是极为常用的触发类元件，日常选型和结构适配时，精准的三维模型能大幅减少装配干涉、安装位错配的问题。从实际工程应用来看，这类微动开关常被用在设备门盖闭合检测、机构行程限位、操作按钮触发、安全回路通断这类场景里，依靠内部簧片的瞬动结构实现小行程下的快速电路通断，相比普通的触点开关，它的触发行程短、动作响应快，触发压力一致性好，适合需要频繁触发、对触发位置精度有一定要求的回路里。

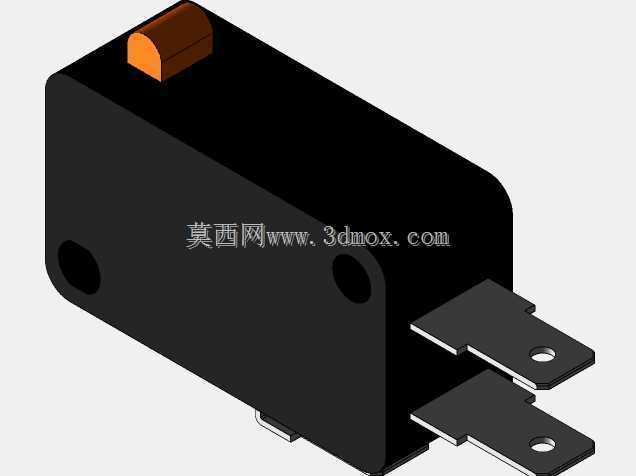

　　从结构设计思路来看，这个模型还原了产品的核心结构特征：主体采用阻燃工程塑料的封装外壳，顶部设置了突出的弧形触发按钮，按钮与外壳的配合处做了限位结构，避免按钮按压超出行程损坏内部簧片；底部伸出的两个平行插片式接线端子，是行业内通用的快插接线结构，适配标准的6.3mm插簧端子，接线时不需要焊接，直接压接插簧后插入即可，能大幅提升现场装配的接线效率，两个端子的间距、伸出长度、安装孔位都做了等比例还原，端子上的定位孔也清晰呈现，方便做接线后的防拉脱固定设计。

　　做设备结构设计时，这类元件的安装边界是必须重点核对的部分：主体的矩形外壳轮廓要和安装位的预留腔体匹配，顶部触发按钮的伸出高度要和触发压片的行程匹配，要保证压片在到位时能将按钮按压到额定行程，同时不会超程压坏开关；底部的接线端子要预留足够的接线空间，避免端子和周边的金属结构件距离过近造成电气间隙不足的问题，两个端子的极性虽然没有强制要求，但建模时保留了端子的完整厚度和宽度，方便工程师在做布线设计时模拟插簧、导线的弯折空间，避免装配时出现导线被壳体挤压、端子无法完全插入的问题。

　　从功能特性上，这类微动开关的触发力通常在1-3N区间，动作行程在0.5-1.5mm左右，模型虽然是外观结构模型，但还原了外部所有的装配特征，不管是做整机的装配干涉检查，还是做安装支架的配套设计，都能直接复用模型的轮廓尺寸，不需要再手动测绘样品。在实际选型适配时，很多工程师容易忽略开关顶部按钮的触发方向，这个模型的按钮是顶部垂直触发的结构，适合压片从上往下按压的安装场景，如果是侧向触发的场景就需要调整安装方向或者选侧向触发的型号，模型里清晰呈现了按钮的位置和突出高度，能直观判断触发方向是否适配设计需求。

　　另外，外壳的边角做了小圆弧过渡，没有尖锐的棱角，在做安装腔体设计时，腔体的边角可以对应做小倒角或者留0.2-0.3mm的装配间隙，避免开关装入时出现卡滞；外壳的整体厚度均匀，符合注塑件的设计工艺要求，也能保证外壳的结构强度，在日常使用中能承受一定的按压冲击力，不会轻易出现外壳开裂的问题。在做安全回路设计时，这类开关的触点容量通常能满足小功率控制回路的通断需求，搭配对应的继电器就能实现小信号控制大功率回路的功能，三维模型里呈现的外部结构，也能帮助工程师在设计阶段就确认开关和周边安全防护结构的位置关系，避免出现防护结构遮挡按钮、导致触发失效的安全隐患。
