带接收端对射式激光检测传感装置

　　在工业自动化产线的物料到位检测、通道通行计数、设备安全防护边界触发场景里，这类对射式激光检测装置是应用频次极高的检测元件，和普通漫反射光电开关不同，它采用独立发射端与接收端分体式布局，依靠准直激光束的通断状态输出开关量信号，检测精度不受被测物体表面颜色、反光率、材质透明度的过度干扰，哪怕是半透明的薄型工件、细小的五金冲压件经过检测面，也能稳定触发信号，不会出现漫反射传感器常见的漏检、误触发问题。

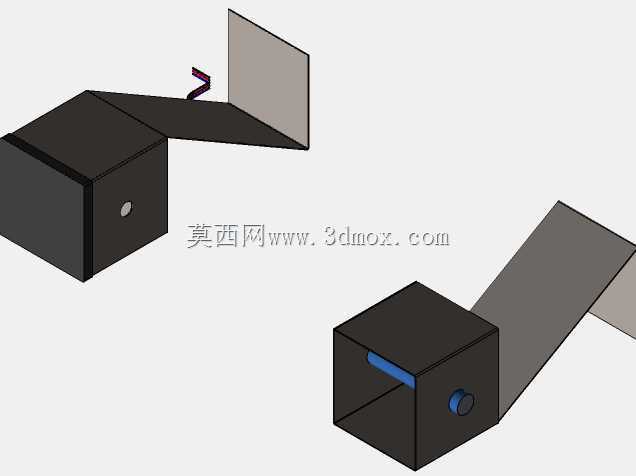

　　从结构设计逻辑来看，发射端腔体内部集成了激光准直模组与驱动电路，外壳做了全封闭的方形腔体设计，边角做了小圆弧过渡避免安装时剐蹭操作人员，前端预留了激光出射孔位，孔位内嵌了光学镜片，既可以保证激光束准直射出，又能阻挡车间内的切削液飞溅、粉尘侵入腔体内部，避免长期使用后镜片积灰导致光束衰减。接收端的结构和发射端做了对称化设计，腔体内部布置了光敏接收元件与信号放大电路，前端的接收窗口同样做了密封光学镜片设计，两个腔体的侧面都预留了标准的安装孔位，孔位采用沉头设计，安装时可以使用内六角螺栓直接固定在设备型材支架上，不需要额外加装转接板，减少安装环节的配件数量。

　　连接两个腔体的安装支架采用薄型钣金折弯结构，折弯角度经过精准校核，安装完成后可以保证发射端的出射光轴与接收端的受光轴完全重合，不会出现光轴偏移导致的检测盲区。支架表面做了黑色哑光喷塑处理，一方面可以避免车间环境光在支架表面反射形成杂光干扰接收端的信号判断，另一方面黑色涂层的耐油污性能更好，在机加工、包装流水线这类有少量油污、粉尘的场景下长期使用，表面不会出现涂层脱落、锈蚀的问题。

　　从安装边界尺寸来看，单个方形腔体的边长控制在紧凑范围内，不会占用过多的设备安装空间，哪怕是在空间局促的小型自动化设备内部、流水线侧边的窄小安装位上，也能完成固定安装。两个腔体之间的检测间距可以根据实际使用场景调整支架的固定位置，小到几厘米的小型工件到位检测，大到数米宽的通道通行计数场景，只要调整两个腔体的安装间距，保证激光束能准确对准接收窗口即可正常工作，不需要更换不同型号的检测元件，适配性更强。

　　在实际功能表现上，这类装置的响应速度可以匹配高速产线的运行节拍，当有物体经过激光束路径遮挡光束时，接收端会在毫秒级时间内输出电平信号，传递给设备的控制系统，触发对应的动作逻辑，比如流水线的计数累加、设备安全门的急停触发、物料到位后的气缸推送动作。和普通红外对射传感器相比，激光的光束发散角更小，检测距离更远，在长距离检测场景下也不会出现光束扩散导致的信号不稳定问题，哪怕是在有一定环境光干扰的车间现场，也能稳定工作，不需要额外加装遮光罩来规避环境光影响。

　　设计过程中特意将两个腔体的出线位置做了同侧布局，现场布线时可以将两个腔体的线缆整理到同一侧的走线槽内，避免线缆散乱在设备外侧被运动部件剐蹭。腔体的接缝处做了密封胶条设计，满足常规工业场景的防护要求，日常清洁时可以直接用湿抹布擦拭表面，不用担心液体渗入腔体内部损坏电路元件。这种分体式的结构设计也方便后期维护，如果其中一端出现故障，只需要单独更换对应的腔体即可，不需要整体拆卸整套检测装置，减少设备停机维护的时间成本。
